Автомат продольного точения Shute TQ-125I

Автоматы продольного точения Shute серии TQ являются высокотехнологичным оборудованием с уникальными возможностями в части обработки детали типа игл (L / D > 10) с высокой точностью и качеством получаемой поверхности при большой производительности, при этом отличается быстрой переналадкой на выпуск новой продукции, что позволяет его использовать в условиях как крупно- так и мелкосерийных производств. Автоматы продольного точения Shute TQ подойдут для производства крупносерийных партий деталей в следующих отраслях: Такие станки являются оптимальным выбором, когда планируется обработка деталей исключительно из прутка. Область применения Для точной индустрии, электронной и аэрокосмической промышленности: Детали для медицинской техники и инструмента:

Область применения

Автоматы продольного точения Shute TQ подойдут для производства крупносерийных партий деталей в следующих отраслях: Для точной индустрии, электронной и аэрокосмической промышленности: Детали для медицинской техники и инструмента:

Схемы обработки

Конструктивные особенности

	Управление инструментальной системой Компания Shute разработала систему управления жизненным циклом инструмента для системы ЧПУ Mitsubishi. Система фиксирует статистику по времени стойкости инструмента, с возможностью загрузки соответствующих данных на сервер. Используя данную систему, пользователь контролирует состояние инструмента в реальном времени и может устанавливать резервные инструменты для оперативной замены изношенных позиций дублирующими без остановки программы. ATC технология от Shute - это быстрая смена инструментов по кротчайшей траектории. Система выбирает кротчайший путь между инструментальными ячейками, экономя вспомогательное время.

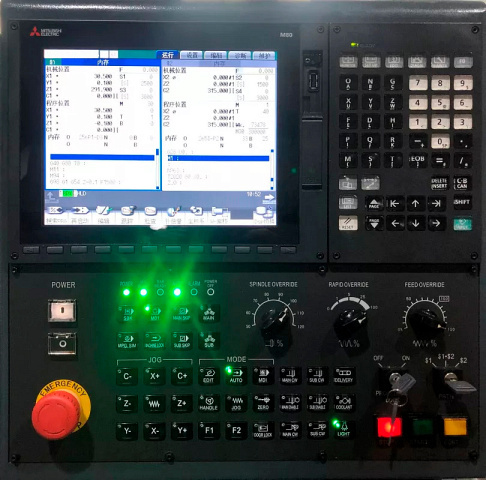

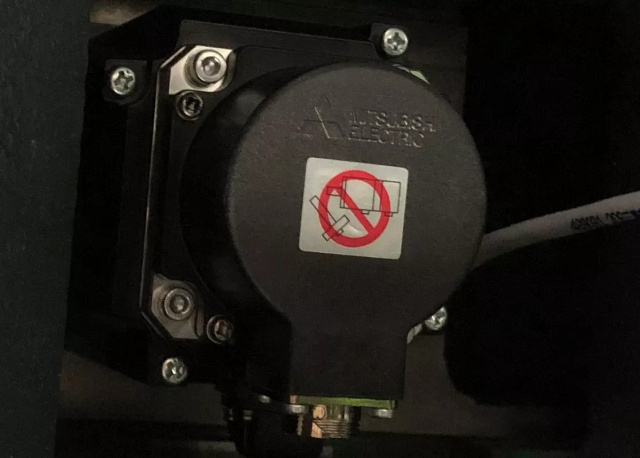

	Система ЧПУ Система ЧПУ Mitsubishi M80 Дисплей 10,4' TFT LCD;Двухканальная работа станка, обработка двух деталей одновременно;Все двигатели и привода Mitsubishi (Япония) - отличное быстродействие, легендарная надёжность, высокая точность и стабильность обработки;Скорость быстрых перемещений до 32 м/мин. Специальные функции Благодаря специальной оболочке системы от Shute, увеличена скорость и точность управления. Предварительное считывание 30 программных циклов для точного расчета маршрута в автоматическом режиме. Система сама рассчитывает время ускорения и замедления во время обработки на основе программного маршрута. В соответствии с рассчитанной траекторией, обеспечивается контроль ускорений и торможений. Перед обработкой система рассчитывает оптимальную скорость, для проверки соответствия режимов резания, необходимым параметрам точности учитывая конфигурацию детали. Во время обработки система автоматически выбирает кратчайший маршрут, сгенерированный с помощью интерполяции с векторной точностью.
	Система без держателя направляющей втулки Используется для уменьшения остатка прутка. Применима при обработке коротких заготовок при длине заготовки меньше или равной диаметру прутка.
	С вращающейся направляющей втулкой Цанговый патрон и втулка вращаются одновременно.

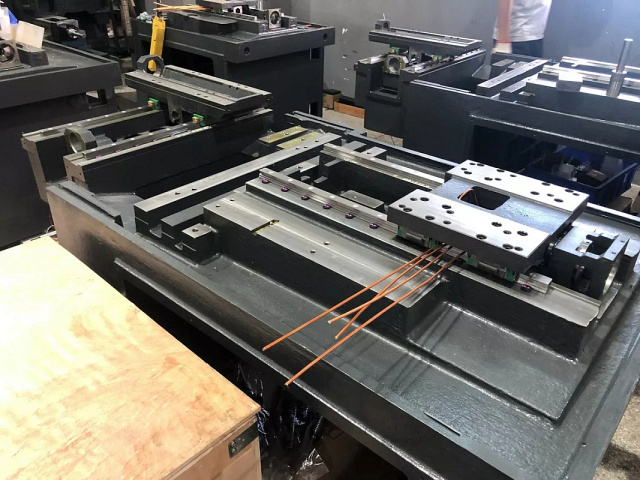

	Цельнолитая станина, ручное шабрение На основе метода конечных элементов и модельного анализа, с учётом многочисленных оптимизаций, была разработана специальная конструкция станины с отличными показателями жесткости и виброустойчивости. Симметричная конструкции станины и дополнительное оребрение способствуют эффективному тепловому балансу. Применение ручного шабрения самых ответственных сопрягаемых поверхностей ключевых узлов станка увеличивает коэффициент контакта, снижает вибрацию и предотвращает деформации узлов во время работы станка, что гарантировано обеспечивает геометрическую точность, точность перемещений и точность позиционирования на протяжении всего срока службы оборудования.
	Шпиндель Мощные шпинделя (2,2 кВт, 10 000 об/мин) от профильной компании HaoZhi, обладают быстрой реакцией на ускорение и замедление и обеспечивают превосходную производительность.
	Приводные инструментальные блоки Приводные инструментальные блоки собственной разработки Shute, обладают низким уровнем шума, высокой жесткостью и точностью.

Комплектация

Стандартная

Дополнительная

Технические характеристики

Характеристика	Значение
Система ЧПУ	Mitsubishi
Макс. диаметр обработки главного шпинделя, мм	12
Макс. диаметр обработки противошпинделя, мм	12
Макс. длина обработки, мм	130
Макс. диаметр сверления главного шпинделя, мм	8
Макс. диаметр сверления противошпинделя, мм	8
Макс. диаметр нарезаемой резьбы главного шпинделя	М6
Макс. диаметр нарезаемой резьбы противошпинделя	М6
Макс. диаметр радиального сверления, мм	8
Кол-во позиций инструмента для наружной обработки, шт.	6
Макс. диаметр радиального нарезания резьбы, мм	М6
Кол-во позиций инструмента для внутренней обработки, шт.	5
Кол-во инструментальных позиций для радиальной обработки, шт.	4
Кол-во инструментов для обработки в противошпинделе, шт.	9
Общее кол-во инструментальных позиций, шт.	24
Размер инструмента, мм	12 x 12
Число осей управления, шт.	7
Частота вращения шпинделя, об/мин	10 000
Ускоренное перемещение по оси X, м/мин	32
Мощность двигателя главного шпинделя, кВт	2,2
Мощность двигателя противошпинделя, кВт	1,5 / 2,2
Наличие противошпинделя	да
Длина, мм	2100
Ширина, мм	1250
Высота, мм	1750
Вес Shute TQ-125I, кг	1900
