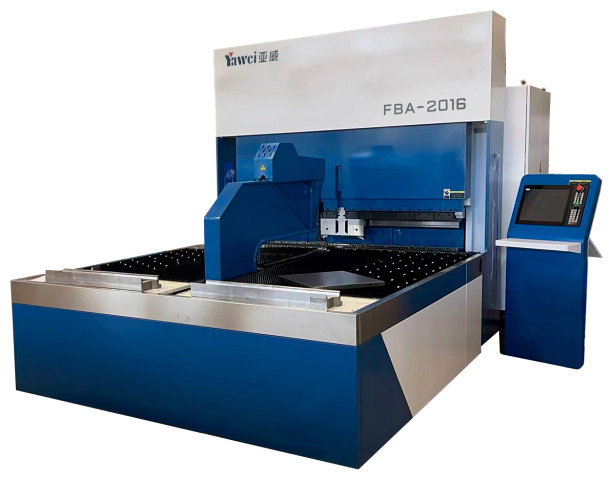

Автоматические панелегибы YAWEI FBA

Автоматические панелегибы YAWEI SMD FBA используются для серийной обработки гнутых деталей типа «панель»*: деталей с плоским основанием и загнутых, с различным числом гибов по своему периметру.

Особенность панелегибов серии FBA — максимальная длина гиба 2000-4000 мм. Максимальная огибаемая полка моделей — до 350 мм.

Автоматические панелегибы YAWEI SMD серии FBA применяются в любых отраслях промышленности, использующих панели:

• металлические двери;
• панели вентилируемых фасадов;
• корпусные детали электрошкафов;
• корпусные детали металлической мебели;
• светильники;
• кабины и двери шахт лифтов;
• производство бытовой техники;
• оборудование для общепита и кейтеринга.

Бытовая техника и товары

Пищевое производство и общепит

Автомобильная и железнодорожная промышленность

Авиационная промышленность

Машиностроение

Преимущества

• Премиальное оборудование в листообработке
• Промышленная система ЧПУ BECKHOFF (Германия)
• Синхронизированные вращающие прижимы
• Число гибов не ограничено

Конструктивные особенности

	Прижимной модуль Комплект универсального, прижимного, быстросменного инструмента позволяет осуществлять разнообразные типы гибов на одной детали за одну установку. Специальный прижимной элемент, устанавливаемый с краю, позволяет осуществлять закрытые гибы с четырех сторон панели в атоматичестком режиме.Удобная система ручной смены прижимного инструмента в зависимости от длины заготовки, позволяет экономить время на переналадку с одного типоразмера детали на другой. Длина прижимного инструмента устанавливается по длинной стороне.
	Гибочный модуль Панелегиб имеет два комплекта гибочного инструмента: верхний и нижний, которые могут реализовать гибку сположительнымиотрицательнымуглом, радиусный гиб и прижимной модуль с автоматической регулировкой длины прижима, обеспечивают эффективную и точную гибку заготовок сложного сечения.
	Модуль позиционирования (двухпозиционный) Позволяет обеспечить точность геометрии будущей панели (детали), в случае если конструктив подразумевает нелинейную внешннюю кромку или есть погрешности раскроя по внешней кромке.Возможности модуля:Позиционирование заготовки по внешней кромке;Позиционирование заготовки по «вырубкам».
	Модуль подачи заготовок Панелегиб имеет модуль подачи листовых заготовок. После того, как заготовка размещена на столе, осуществляется позиционирование и зажим заготовки и происходит процесс гибки с помощью основного гибочного модуля.Устройство модуля подачи заготовок:Позиционирующее устройство;Поворотное устройство;Зажимное устройство;Устройство подачи;Основание.

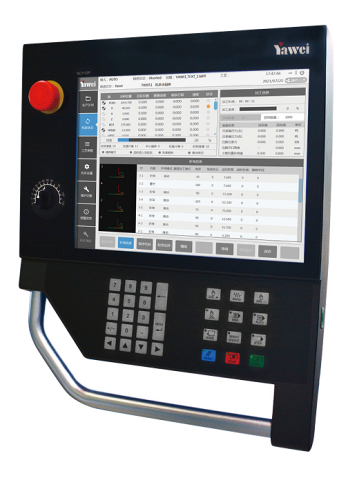

	Система ЧПУ BECKHOFF (Германия) Управление автоматическим панелегибом осуществляется посредством промышленной системы управления с ЧПУ на базе BECKHOFF.Характеристики:15-ти дюймовый, цветной сенсорный дисплей;Внутренняя память позволяющая хранить более 20 000 программ;Возможность подключения USB-накопителя;2D моделирование процесса гибки;Автоматический расчет прижимной силы;Функция коррекции размера и угла сгиба заготовки;Система функциональной диагностики;17-ти дюймовый, цветной сенсорный дисплей (опция);Автоматизированный проводной интерфейс (опция);Функция автономного программирования (опция).

Комплектация

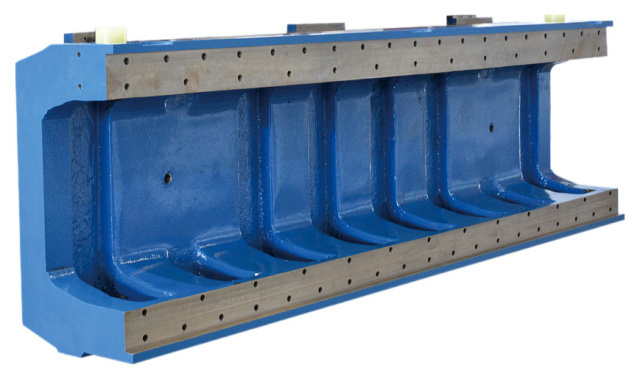

	Высокопрочная станина Вся рама позиционируется и обрабатывается за одну установку на высокоточных испанских расточных и фрезерных станках SORALUC для обеспечения стабильности и точности базовых поверхностей станка.Сварная станина, прошедшая термический «отпуск» обладает большей жесткостью, по сравнению с литыми изделиями и является более подходящей для длительной эксплуатации с высокими нагрузками, при меньшем вес YAWEI FBAе всей конструкции.
	Сервомеханическая система гибки Сервомеханическая система гибки обеспечивает точнуютраекторию движения гибочного инструмента.Процесс настройки удобен. Под управлением системы ЧПУ могут быть реализованы различные режимы гибки, которые также имеют функцию обеспечения безопасности.Ход и скорость гибочной балки сервопривода можно регулировать в соответствии с требованиями обработки, чтобы можно было достичь более высокой комплексной эффективности гибки и лучшего качества складывания.

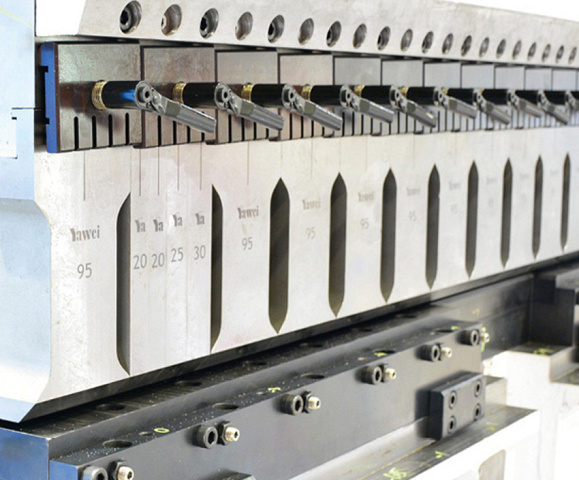

	Универсальный гибочный и прижимной инструмент Универсальный гибочный и прижимной инструмент позволяет реализовывать положительные, отрицательные и радиусные гибы, а также осуществлять положительное и отрицательное плющение.
	Стандартный рабочий стол Рабочий стол со встроенными стальными шариками и щетиной для уменьшения сопротивления перемещению и исключающий повреждение поверхности.

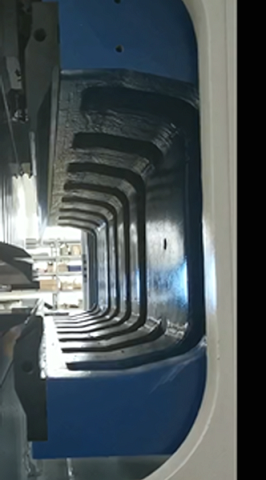

	Манипулятор перемещения и вращения заготовки Штоковый манипулятор состоит из жесткой сварной С-образной рамы. Обеспечивает надежную фиксацию заготовки и точную подачу её в зону гибки.
