Автоматический пресс для сращивания древесины Beaver 150VS 150VS

Автоматический пресс предназначен для сращивания короткомерных брусков и ламелей длиной от 150 мм до 2000 мм на зубчатое клеевое соединение с торцовкой готовых заготовок в заданный размер. Максимальная длина срощенной заготовки – не ограничена. Расположение шипов с заплечиками по отношению к пласти склеиваемых заготовок может быть горизонтальным и вертикальным. Автоматическая шипорезная группа применяется на предприятиях по производству клееного мебельного щита, клееного строительного бруса, клееного оконного бруса, дверей, детских кроваток, двутавровой балки, погонажных изделий: сращивание вагонки, имитации бруса, наличников, поручней, доски пола и других изделий, где необходимо получить сращѐнную заготовку заданного размера. Область применения Получаемые изделия

Область применения

Автоматическая шипорезная группа применяется на предприятиях по производству клееного мебельного щита, клееного строительного бруса, клееного оконного бруса, дверей, детских кроваток, двутавровой балки, погонажных изделий: сращивание вагонки, имитации бруса, наличников, поручней, доски пола и других изделий, где необходимо получить сращѐнную заготовку заданного размера. Получаемые изделия

Схемы обработки

	Предварительное наживлением
	Торцевание заготовки
	Основное прессование
	Выгрузка сращённой заготовки

Конструктивные особенности

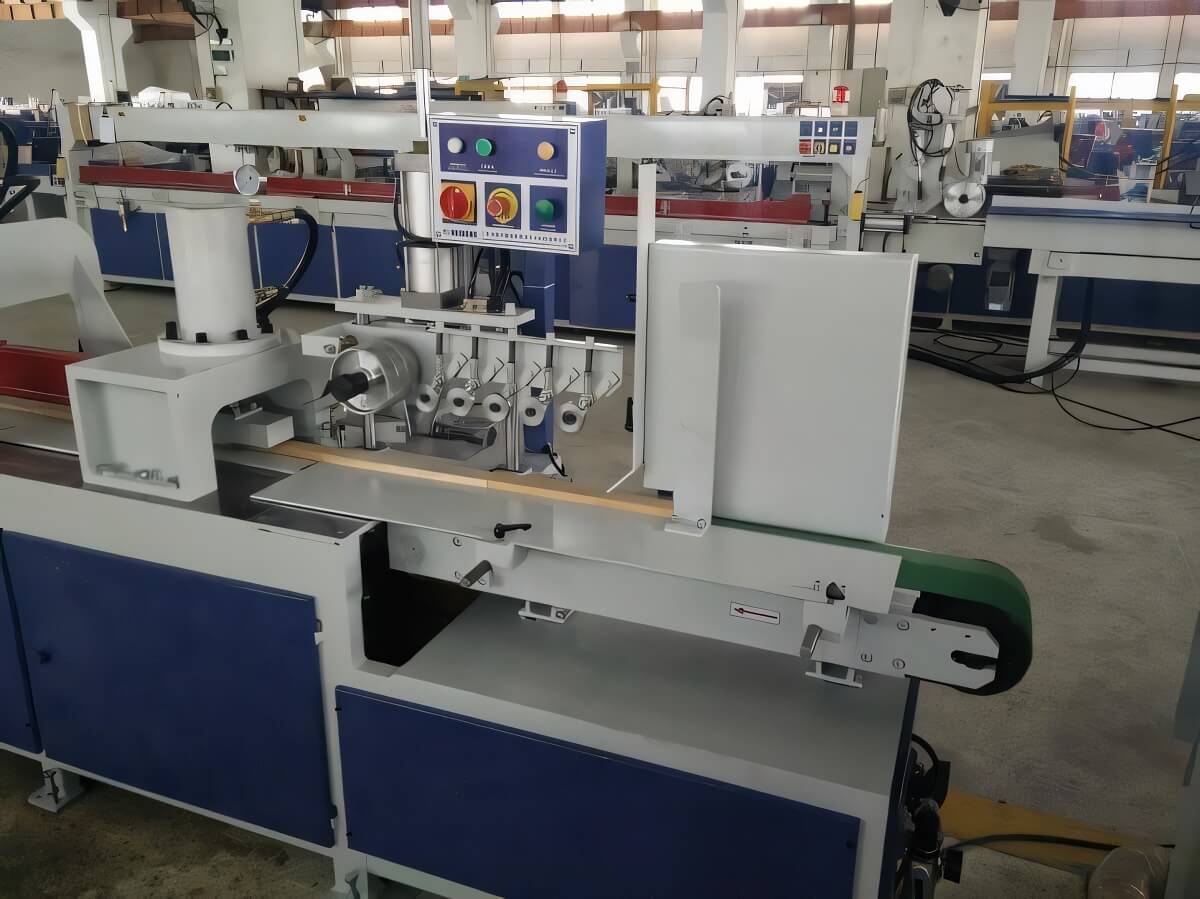

	Подающий конвейер с магазином Осуществляет непрерывную подачу ламелей из магазина с помощью конвейерной ленты. Конвейер подачи оснащен перенастраиваемыми боковыми направляющими, обеспечивающими надежную ориентацию заготовок в процессе перемещения с большой скоростью.

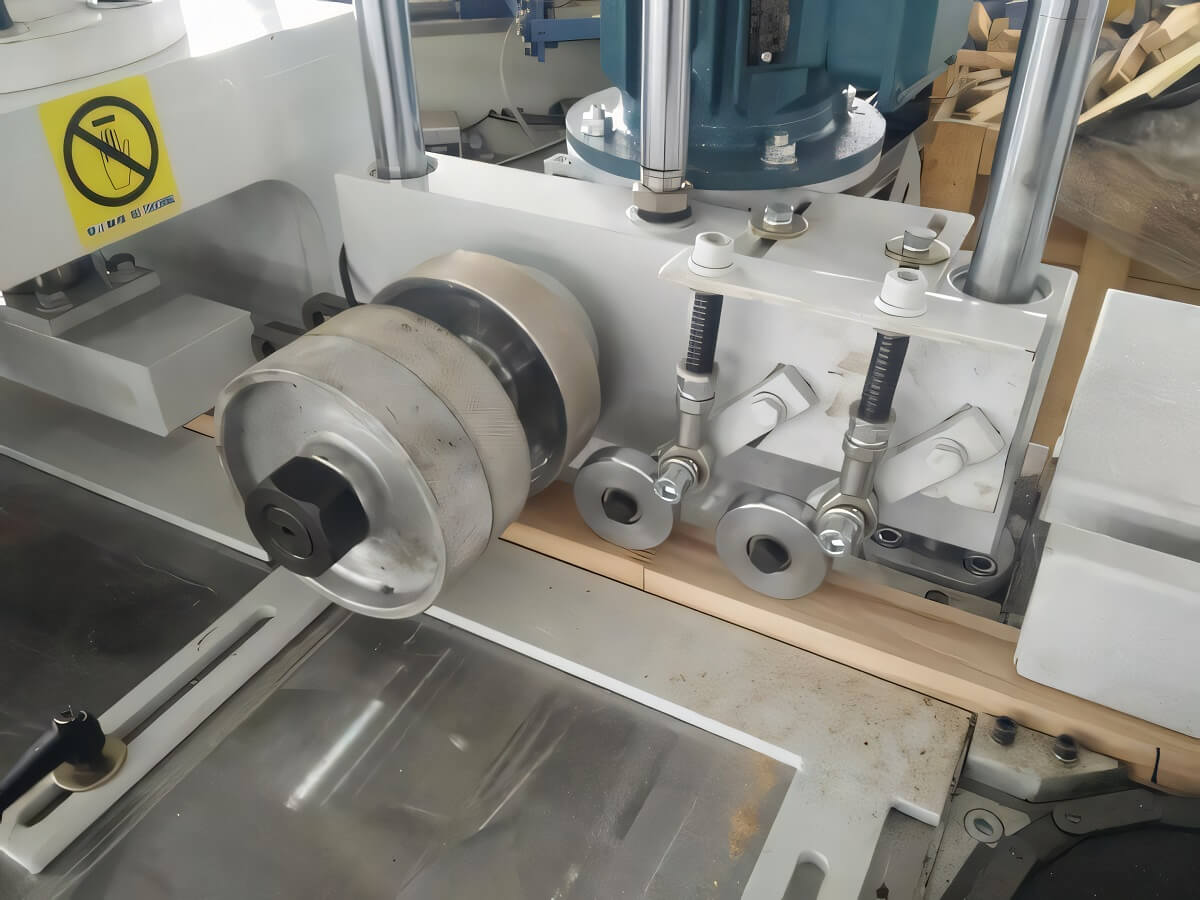

	Система предварительного прессования Подача ламелей с предварительным наживлением на минишип в пресс сращивания осуществляется с помощью приводной ленты с механическими прижимами и приводных рифленых вальцов увеличенного диаметра.

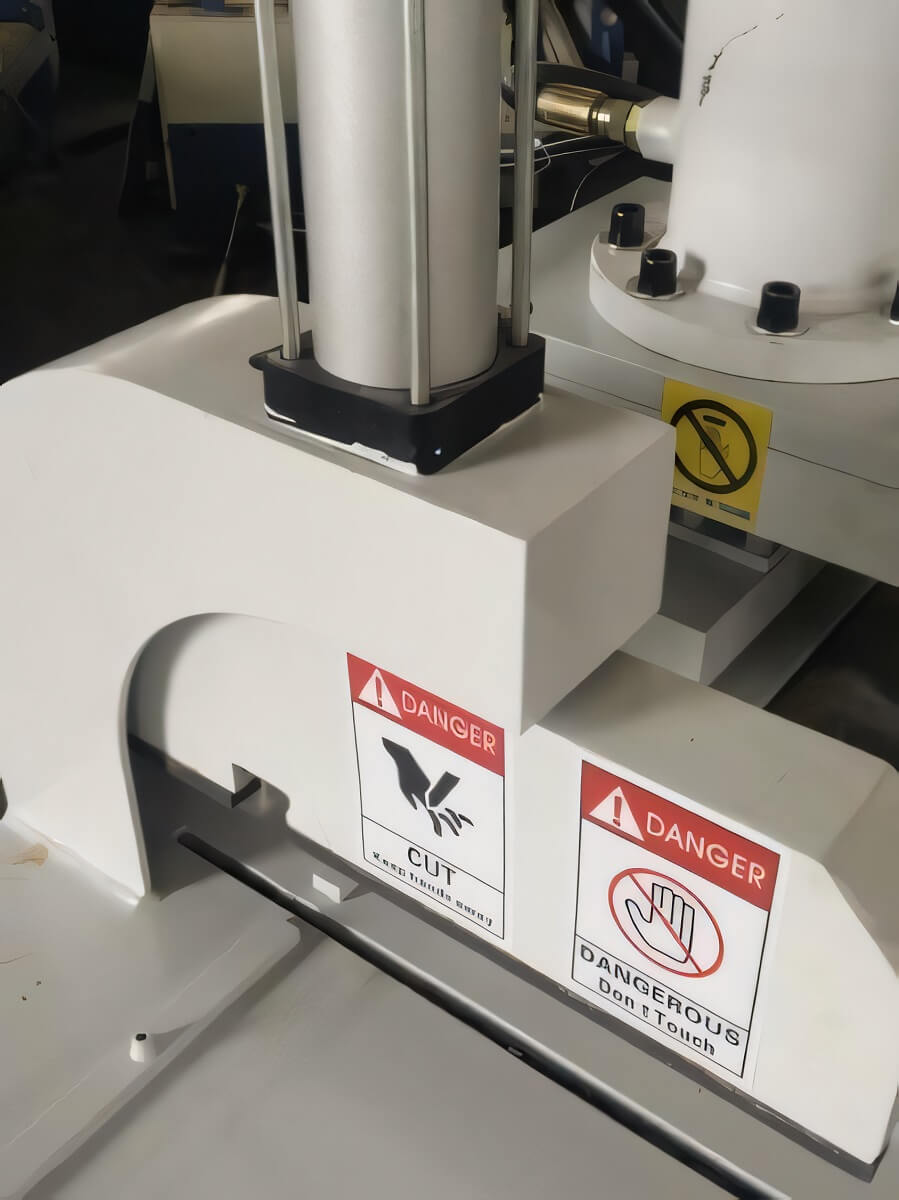

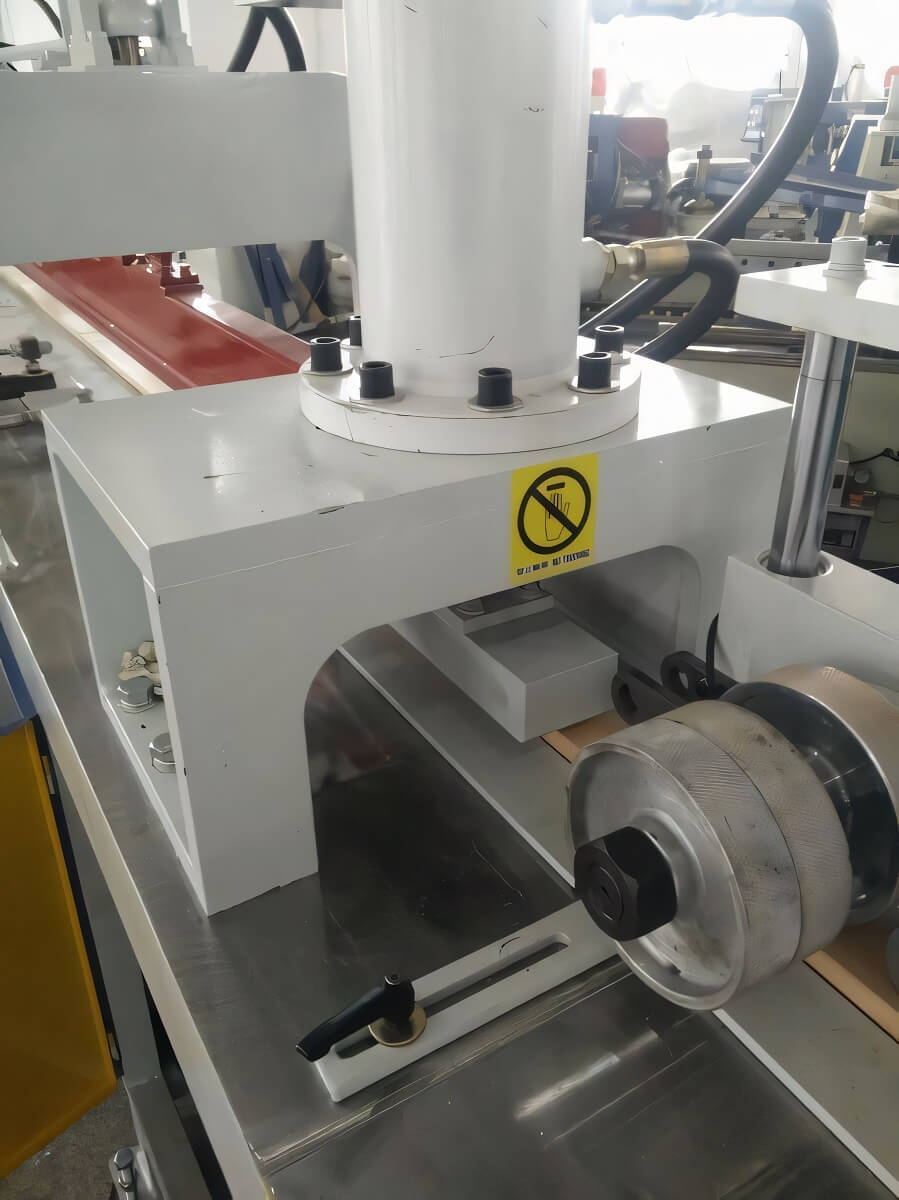

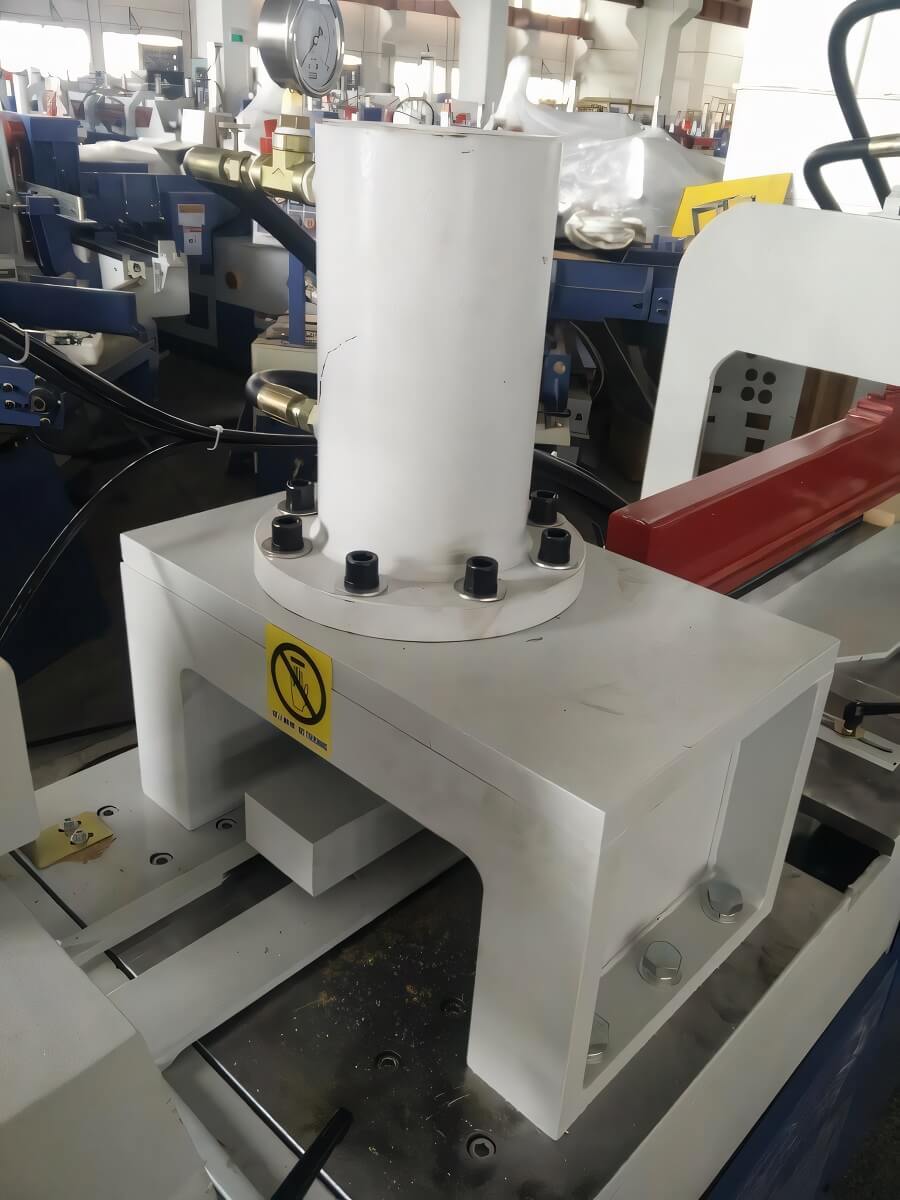

	Стационарный гидроприжим Обеспечивает полную неподвижность крайней ламели в процессе прессования.
	Подвижный гидроприжим Установлен на передвижной площадке, создавая усилие прессования до 7 тонн. Благодаря такому усилию сращѐнная заготовка имеет максимальную прочность в местах соединения на минишип.

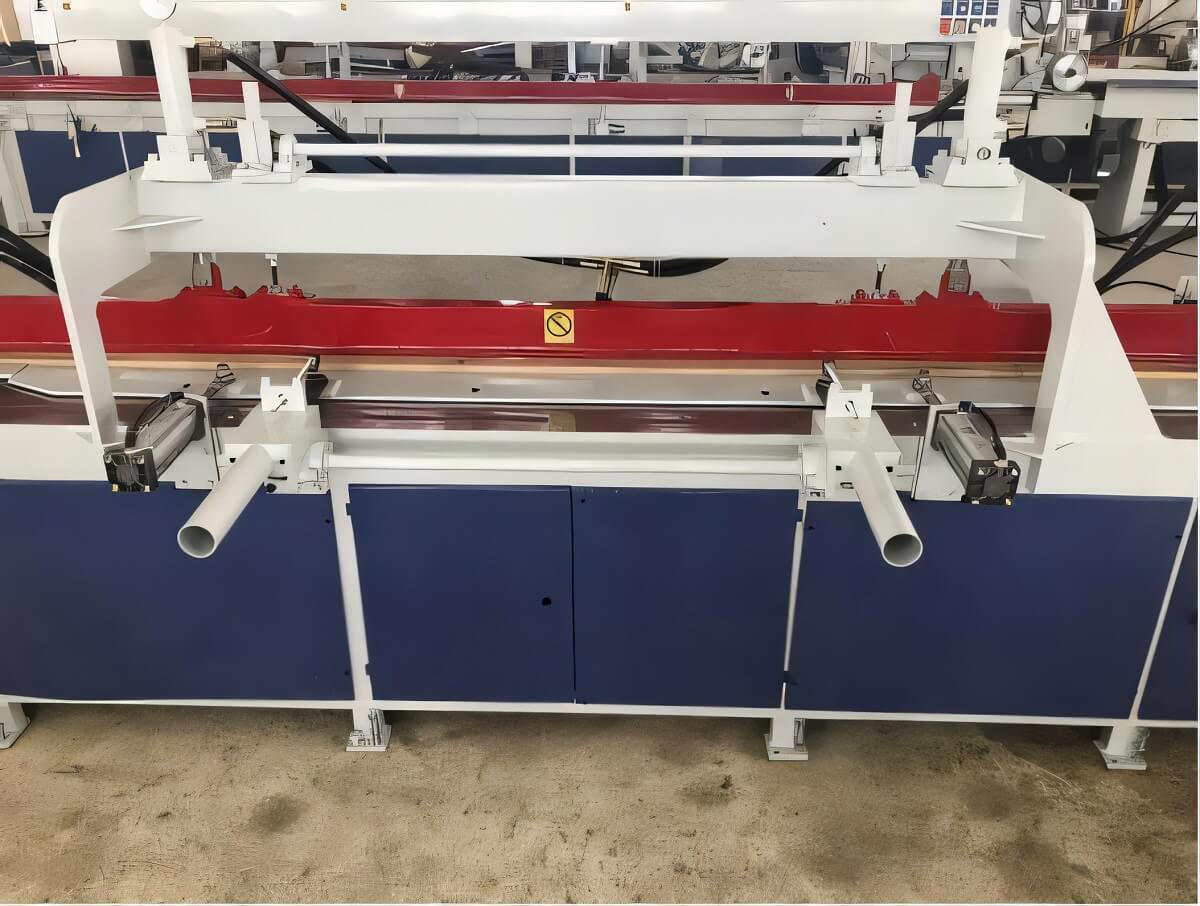

	Фиксация заготовки при прессовании Стабильная фиксация в горизонтальной плоскости 2-мя пневмоцилиндрами и сверху мощной прижимной балкой с 2–мя гидроцилиндрами.
	Торцовочный узел После достижения необходимой длины сращѐнная заготовка торцуется в размер пилой с нижним подъѐмом.

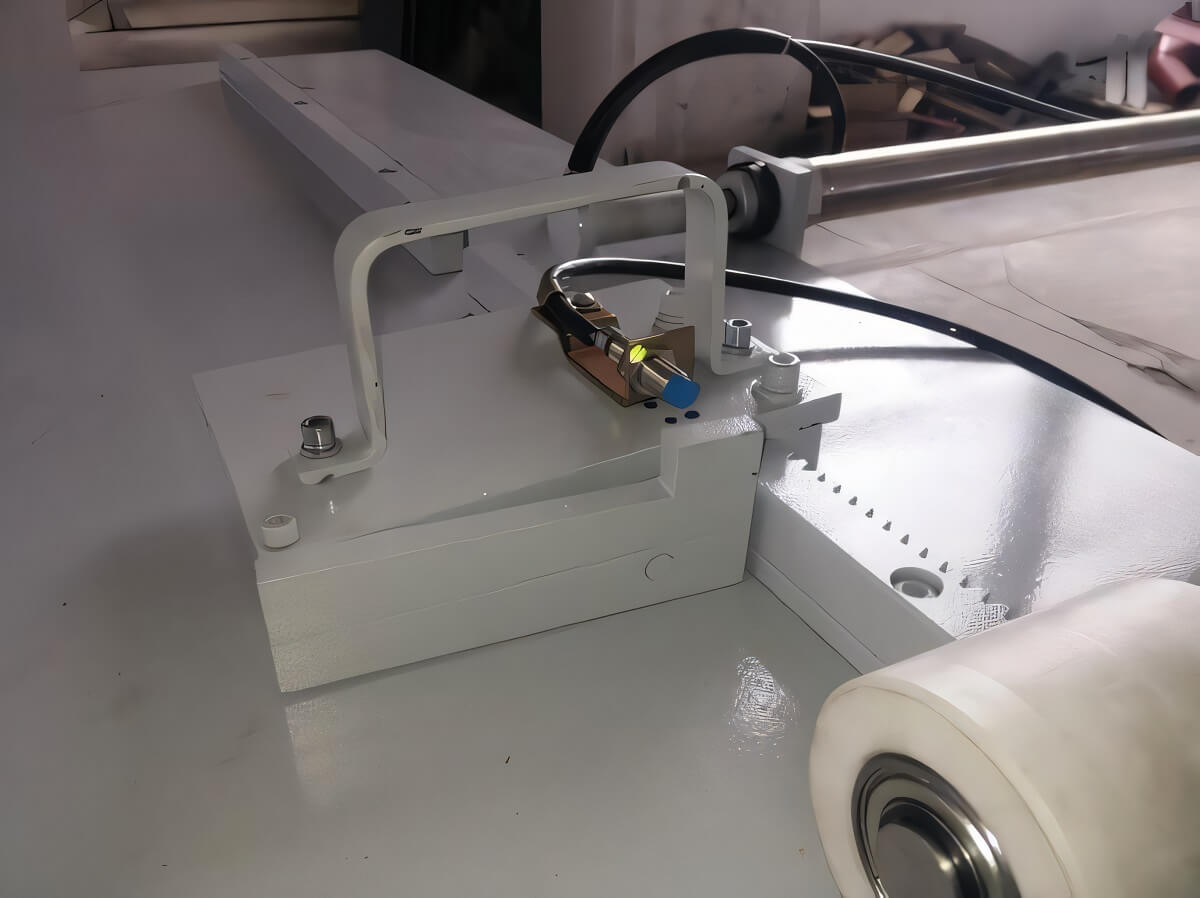

	Концевой датчик Определяет длину сращѐнной заготовки. Перемещается по зубчатой направляющей. В базовой комплектации приемный стол и направляющая рассчитаны под сращѐнную заготовку длиной до 6000 мм. Пресс оснащен дополнительными датчиками для одновременного сращивания нескольких более коротких заготовок с промежуточным резом.

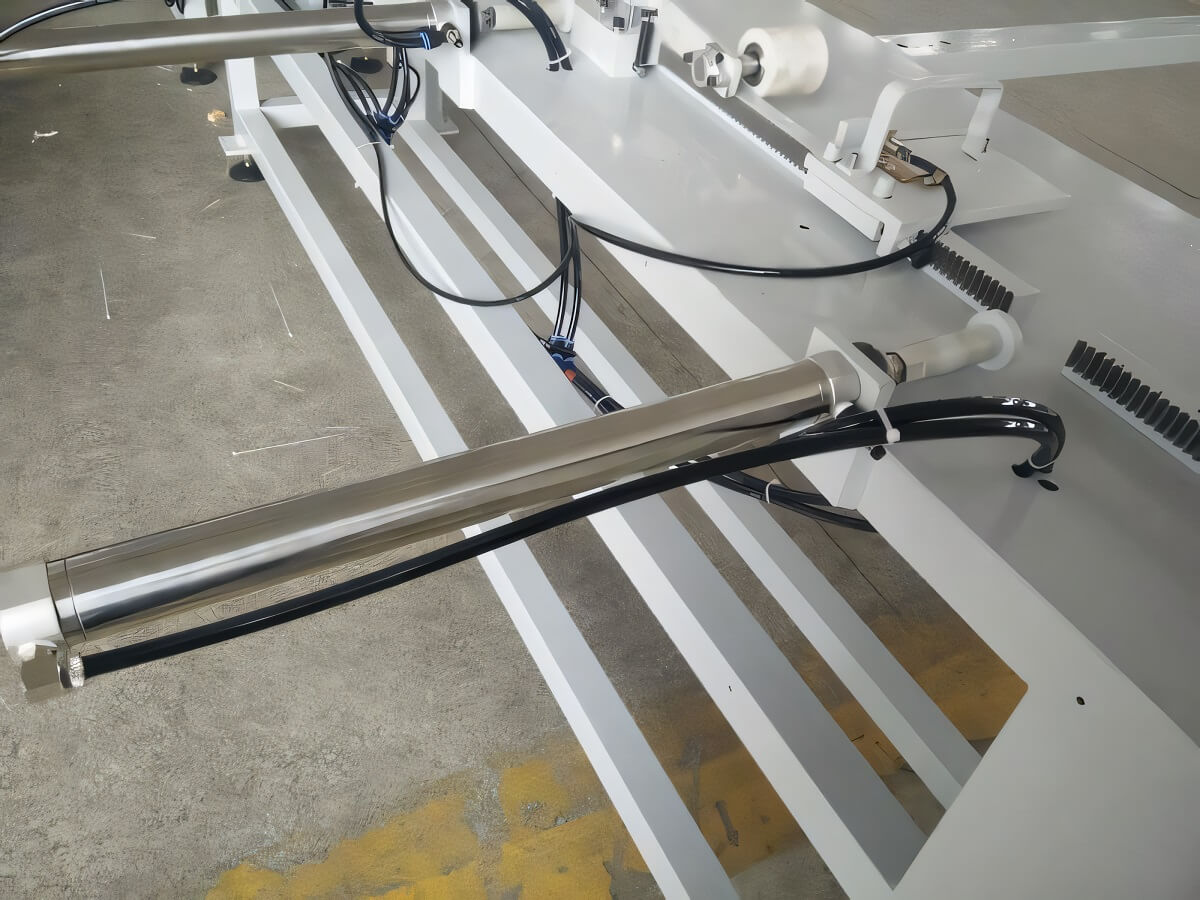

	Боковые толкатели Оснащены мощными пневмоцилиндрами с рабочим ходом до 150 мм для быстрой выгрузки сращенной заготовки на приемный стол.

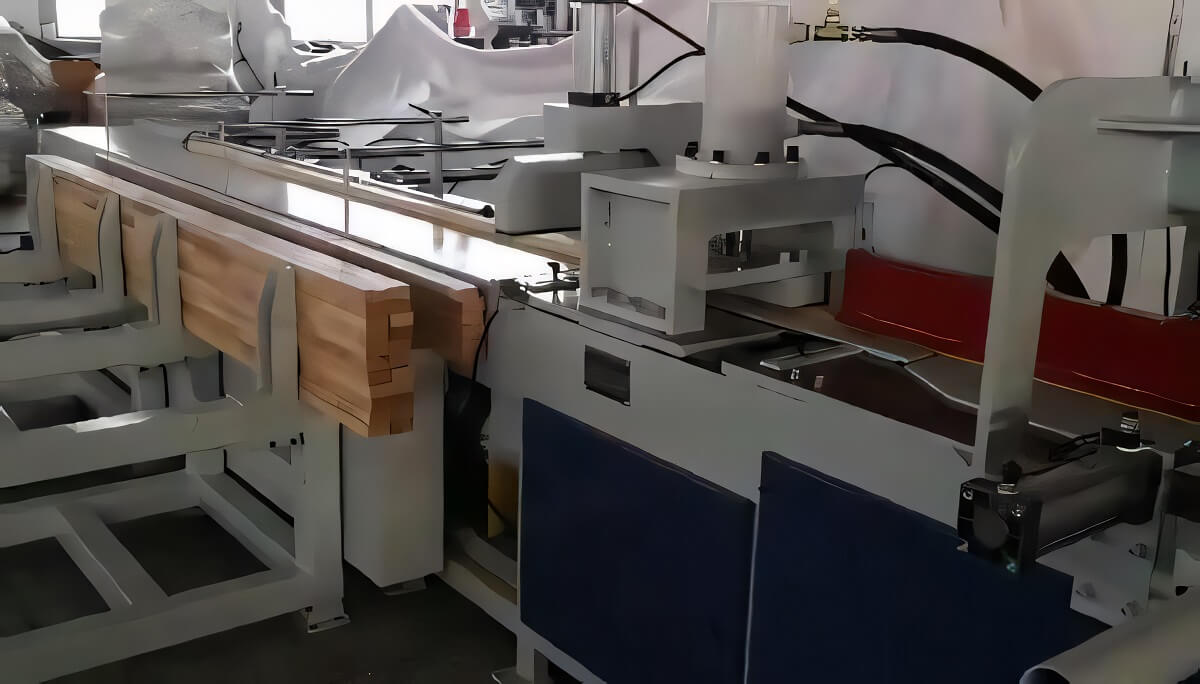

	Автоматический укладчик Позволяет автоматизировать процесс выгрузки сращѐнных заготовок, исключая 2 человек на приемке заготовок (модель пресса Beaver -150VS).

Комплектация

Дополнительная

	Аспирация УВП-3000 Применяется к прессам для сращивания для удаления сухой стружки и пыли из зоны обработки и исключения ее попадания в окружающую среду. Системы аспирации цехов
	Шипорезы для минишипа Серия TSK или серия Beaver Шипорезы для сращивания
	Универсальный заточной станок IRONMAC 250 Станок предназначен для заточки режущего инструмента: Насадных фрез, ножевых барабанов, дисковых пил, концевых фрез (хвостовых фрез и сверл), ножей и фрез для сращивания. Универсальный заточной станок IRONMAC 250
	Универсальный заточной станок JF-200 JEFFER Станок предназначен для заточки режущего инструмента: Насадных фрез, ножевых барабанов, дисковых пил, концевых фрез (хвостовых фрез и сверл), ножей и фрез для сращивания. Универсальный заточной станок JF-200 JEFFER
	Фильтры рукавные EcoWood FPC-6500K, 10000K, 12500K Компактный рукавный фильтр с электромеханическим встряхиванием и контейнером-накопителем предназначен для очистки воздуха от сухой не слипающейся пыли в центральных системах аспирации. Фильтр устанавливается внутри цехов в основном на мебельных и деревообрабатывающих производствах. Комплектация с контейнером отлично подходит для использования на участках обработки с большим объемом отходов. Фильтры рукавные EcoWood FPC
	Винтовой компрессор TRIUMPH TH 7,5/8 R500L Компания TRIUMPH - немецкий концерн, выпускающий широкую гамму металлообрабатывающего и другого промышленного оборудования, в том числе и винтовые компрессоры. Винтовой компрессор TRIUMPH TH 7,5/8 R500L

Технические характеристики

Характеристика	Значение
Длина заготовки, мм	150 - 2000
Ширина заготовки, мм	30 - 150
Толщина заготовки, мм	15 - 80
Подача ламелей	полуавтоматическая
Макс. усилие прессования, кг	7000
Длина зоны прессования, мм	2830
Количество прессований в минуту, цикл/мин	8 - 10
Высота магазина для подачи заготовок, мм	240
Диаметр патрубков для стружкоотделения, мм	86, 110
Посадочный диаметр дисковой пилы, мм	30
Параметры конвейерной ленты, мм	2530 x 150 x 3
Размер рабочего стола, мм	3130 x 550
Количество гидроцилиндров верхней прижимной балки, шт.	2
Ход цилиндра бокового толкателя, мм	150
Мощность двигателя пилы, кВт	2,2
Мощность гидромотора, кВт	5,5
Мощность двигателя прижимных роликов, кВт	2 x 1,1
Мощность двигателя подачи, кВт	0,75
Суммарная мощность, кВт	10,65
Объем гидравлического бака, л	60
Длина ламели на входе, мм	2000
Ширина ламели, мм	150
Количество шипорезов, шт.	2
Тип	полуавтоматический
Длина, мм	9150
Ширина, мм	1200
Высота, мм	1500
Вес Beaver 150VS 150VS, кг	2300
