Автоматический универсальный заточной станок с ЧПУ LAKFAM ASP-631F SL

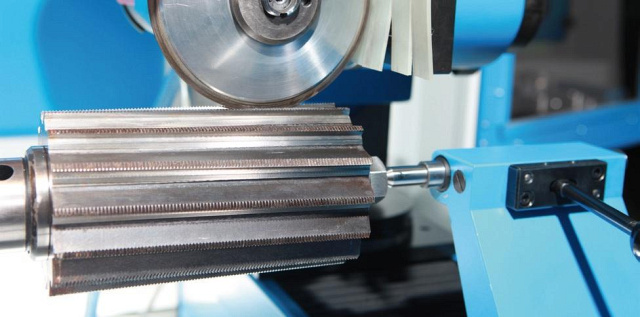

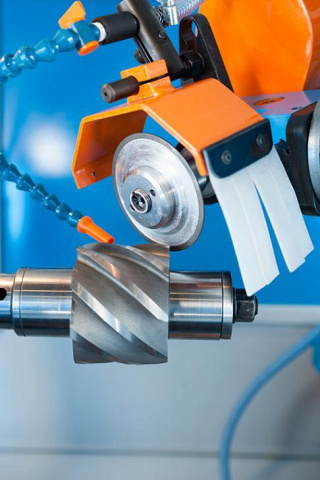

Станок рекомендуется, для металлообрабатывающих и деревообрабатывающих (мебельных и столярных комбинатов), использующих насадные и концевые фрезы с прямой и/или спиралевидной формой. Также станок рекомендуется для сервисных центров по заточке режущего инструмента.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

	Надежная массивная станина Обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует высокую точность заточки инструмента. Благодаря высокой массе станка не требуется фундамент для его установки.
	Автоматическое перемещение каретки (рабочего стола) Осуществляется за счет электропривода: обеспечивается плавность перемещения заточного стола и процесса заточки;исключает влияние человеческого фактора; Ход стола регулируется при помощи электромагнитных датчиков -это значительно экономит время заточки и увеличивает производительность станка.

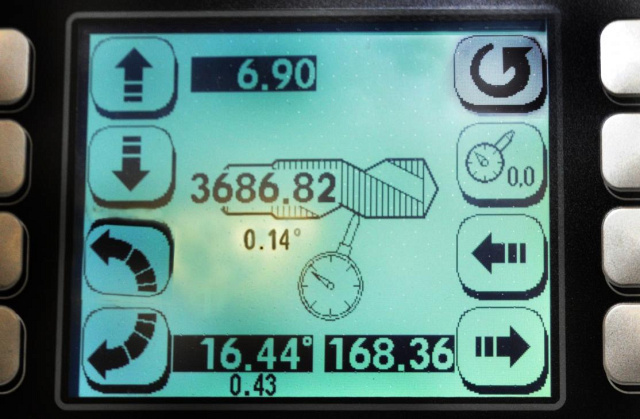

	Панель управления Позволяет осуществлять все рабочие функции. Процесс заточки управляется при помощи микропроцессора. С панели управления задается все параметры заточки: количество зубьев инструмента (шаговый двигатель);количество проходов (двойных циклов);припуск на съем с изношенной грани инструмента (шаговый двигатель). Отсчет циклов отображается на цифровом табло – автоматическая остановка работы станка.
	Делительная головка МТ5 Позволяет устанавливать инструмент массой до 15 кг, без использования заднего поддерживающего центра (пиноли). Максимальная длина заточки 150 мм (стандарт) / 350 мм (опция).
	Поперечное перемещение заточного узла Осуществляется за счет шагового двигателя – это позволяет с высокой точностью настраивать съем с изношенной грани инструмента, как следствие увеличивается ресурс затачиваемого инструмента. Минимальная величина съема материала с изношенной грани инструмента равна 0,01 мм.

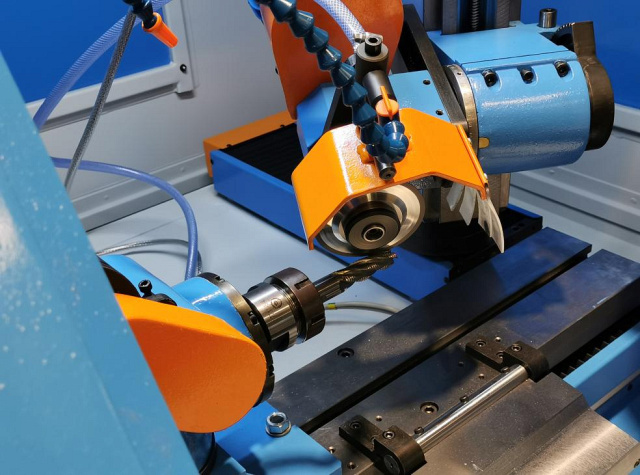

	Система подачи охлаждающей жидкости Система подачи охлаждающей жидкости позволяет увеличивать съем металла с изношенной грани инструмента, уменьшая тем самым время его заточки предотвращая попадание абразивной пыли в дыхательные органы оператора-заточника
	Бак для СОЖ Выполнен из износостойкой стали, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость. Емкость бака около 40 л.
	Система фильтрации СОЖ Позволяет очищать охлаждающую жидкость от абразивных примесей, которые попадают в нее в процессе заточки. Система фильтрации представляет собой 2 вертикально расположенных один над другим сетчатых фильтра мелкой фракции, которые задерживают абразивные частицы, продлевая тем самым срок службы охлаждающей жидкости.

КОМПЛЕКТАЦИЯ:

Дополнительная

	Защитная герметичная кабина Выполнена из металла и оргстекла и оснащена сдвижной дверью и внутренней системой освещения. Защитная кабина обеспечивает: безопасность оператора-заточника от вылета абразива и металла из зоны заточки и попадания СОЖ на чувствительные органы (глаза, горло, кожа лица и рук);чистоту и безопасность рабочего места оператора-заточника (предохраняет от разбрызгивания СОЖ);полную автоматизацию работы.
	Инвертор Позволяет регулировать частота вращения. Установленный инвертор позволяет изменять частоту и скорость вращения шлифовального круга, что позволяет подбирать режим заточки инструмента из различных материалов и с различной твердостью HRC.
	Оправки для насадного инструмента Оправки имеют коническую зажимную часть тип конуса MT5. Диаметр и длина оправки указывается при заказе.
	Задний поддерживающий центр (пиноль) Позволяет затачивать инструмент вес LAKFAM ASP-631F SLом более 15 кг. Задний центр позволяет настраивать соосность затачиваемого инструмента относительно шлифовального круга и исключает преждевременный износ делительной головки с оправкой, что гарантирует максимальное качество заточки на протяжении длительного эксплуатационного периода времени.
	Быстросменный 6-кулачковый патрон для делительной головки МТ5 Позволяет устанавливать концевой инструмент с цилиндрическими и коническими (при помощи переходника) хвостовиками.
	Цанговый патрон для делительной головки МТ4 Цанговый патрон (тип цанги ER40) – позволяет устанавливать концевой инструмент с цилиндрическими хвостовиками.
	Набор цанг ER40 и ER20 и переходник под цангу ЕR20 Под различные диаметры хвостовика для фиксации концевого инструмента (тип, диаметр и количество цанг указывается при заказе).
	Алмазные и эльборовые круги для заточки инструмента Алмазные круги применяются для заточки и доводки инструмента из твердого сплава. Эльборовые (боразоновые) круги применяются для заточки и доводки инструмента из инструментальной и быстрорежущей стали. Количество и тип кругов указываются при заказе.
	Концентрат охлаждающей жидкости (СОЖ) Поставляется в канистрах емкостью 20 л. При смешивании с водой образует эмульсию – смазывающую охлаждающую жидкость (СОЖ). Обладает одновременным смазывающим и охлаждающим эффектом, что защищает затачиваемый инструмент и заточной узел от перегревания и коррозии и как следствие обеспечивает качество заточки.

Технические характеристики
