Автоматизированные комплексы лазерной резки YAWEI SMD HLS

Автоматизированные комплексы* лазерной резки YAWEI SMD HLS предназначены для раскроя листового проката из чёрных и нержавеющих сталей, а также цветных металлов в автоматическом режиме. Оборудование выдерживает работу в многосменном режиме (в 3 смены) на высокой скорости и с максимальной производительностью.

Топовая модель SMD HLS входит в премиум-линейку лазеров YAWEI. Конструкция оборудования состоит из дорогих компонентов немецкого бренда Siemens. В её основе база от лазерного комплекса SMD HLF, только здесь вместо сервоприводов используются линейные* приводы Siemens.

Автоматизированные комплексы лазерной резки YAWEI SMD HLS могут применяться в любых отраслях:

• Космической;
• Авиационной;
• Автомобильной;
• Пищевой;
• Металлургической;
• Нефтегазовой;
• Мебельной.

Металлообрабатывающая промышленность

Пищевая промышленность

Нефтегазовая промышленность

Преимущества

• Работа в 3 смены с максимальной производительностью и скоростью
• Комплектующие премиум-класса от Siemens (Германия)
• Топовое железо без наценки за бренд
• Цикл обработки: 3 - 5 минут
• Изготовление любых деталей из плоского металлического листа

Конструктивные особенности

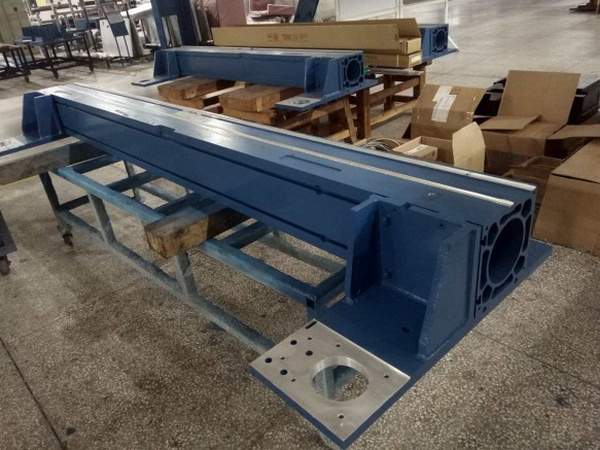

	Усиленная конструкция стола Усиленная конструкция стола обеспечивает максимальную надежность, гарантирует высокую прочность и отсутствие вибрации, и напряжений на скручивание;Двойная зональная система вытяжки с активным (пневматическим) управлением заслонками, расположенными по краям станины, обеспечивает более эффективный отвод газов из зоны резки;Толщина стенок 12 - 16 мм;Фрезеровка портала под установку направляющих и механических передач на собственном производстве, покраска, грунтовка;Заводская калибровка портала лазерным интерферометром: погрешность в пределах ≤ 0,03 мм;Оптимальный конструктив в сочетании с мощной вытяжкой 5,5 кВт, а также с обивкой листовой медью, позволяет избежать тепловых деформаций станины при длительной работе станка;Автоматический гидравлический сменный стол 15 - 20 сек.Кабинетная защита.
	Привод портальной системы Siemens (Германия) Применяются линейные приводы модели 1FN33002W(1W) Siemens, которые обеспечивают:практическое отсутствие эффектов эластичности, люфта и трения, а также собственной вибрации в трансмиссии;высокую динамику и точность;простую механическую конструкцию без передаточных элементов (шарико-винтовой пары, муфты или ремня), увеличивающую надежность компонентов привода.Возникающие практически только в первичной части потери тепла отводятся через встроенный водяной радиатор. Благодаря двухконтурной системе охлаждения Thermosandwich достигается тепловое разделение двигателя и станка, а также обеспечивается недорогая концепция охлаждения.Благодаря цельнометаллическому кожуху (из нержавеющей стали) первичной части, достигается необходимая для использования в станках высокая механическая прочность и стойкость к загрязнениям и агрессивным жидкостям. Кроме этого, двигатель, благодаря большому воздушному зазору, имеет лишь незначительные требования к подготовке монтажных поверхностей. Монтажный допуск для воздушного зазора составляет ± 0,3 мм.Модель 1FN3 (основные характеристики):Диапазон номинального усилия: 790 - 6600 Н;Скорость при номинальном усилии: 105 - 836 м/мин;Мощность: 3,1 - 81,9 кВт;Ток: 2,5 - 73,5 А.
	Редукторы Wittenstein / Alpha (Германия) Высокоточные редукторы Wittenstein / Alpha с малым угловым люфтом и высокой плавностью хода (≤ 1 угл. мин.) обеспечивают более высокую передачу мощности.Отличительные особенности:максимальная удельная мощность;высокая степень осевых и радиальных усилий;высокая жесткость при кручении.
	Системы передвижения (шестерня - рейка) Wittenstein / Alpha (Германия) Одним из наиболее продвинутых решений для систем линейных перемещений является комплект Wittenstein / Alpha. Он состоит из зубчатой косозубой рейки и редуктора Wittenstein / Alpha с установленной на нем шестерней.Это обеспечивает практически идеальную совместимость трех важнейших компонентов трансмиссии, легкость расчетов параметров системы и удобство монтажа.Отличительные особенности:плавность хода;точность позиционирования;усилие подачи;удельная мощность;жесткость;удобство монтажа;конструктивное исполнение;масштабируемость.
	Направляющие THK (Япония) Компания THK одной из первых начала развивать линейные направляющие, сегодня выступает мировым лидером среди производителей линейных направляющих.Работа линейных направляющих THK основана на движении качения. Они характеризуются высокой точностью, высокой жёсткостью, долгим сроком службы и большой скоростью.
	Система автоматической смазки Стандартный узел станка. Обеспечивает надежную смазку механических передач портала.
	Режущая голова Precitec (Германия) Лазерные головки для резки производятся из высококачественных материалов и смело могут называться произведениями искусства. Каждая головка — это эксклюзивный, единичный экземпляр, собранный вручную по запросу клиента. Все это делает лазерные головки Precitec абсолютно надежными! Даже под воздействием суровых промышленных условий они гарантируют стабильность процесса.На выбор конструкцию можно оснастить:Precitec Lightcutter - от 3 до 4 кВт;Precitec Procutter - от 4 кВт и выше.систему автоматической смены и очистки сопел;систему защиты от столкновений;систему контроля давления газов на выходе из сопла.Также есть возможность резки нержавеющих сталей на давлении 2 - 3 Бар вместо 13 - 20 (при использовании спец.сопел).
	Стойка ЧПУ Siemens (Германия) Системы ЧПУ SINUMERIK - это оптимальное решение для изготовления отдельных деталей или массового производства, как простых, так и сложных изделий.SIEMENS CNC 840DS;Экран 19” сенсорный;ПО СNCKAD в комплекте;ПО AUTONEST в комплекте.
	Источники лазерного излучения IPG (Германия) Компании группы IPG поставляют лазеры во все области лазерной обработки материалов, медицины, исследовательские институты и университеты. IPG-Photonics является лидером рынка в современной волоконной лазерной технологии.Она включает дочерние компании во многих странах Европы, Азии и США. Вертикальная интеграция производства в компаниях группы IPG (90%) гарантирует Вам, как пользователю, высокий уровень обслуживания и надёжности.Высокая выходная мощность, отличное качество пучка, высокая стабильность в пределах 0,5% и мобильность - выдающиеся качества волоконного лазера. Преимущества волоконного лазера это эффективность, гибкость, модульность, тепловая и механическая устойчивость, которая сочетается с простым конструктивным монтажом. Другая важная характеристика для промышленного использования это малые эксплуатационные расходы.

Комплектация

	Рабочая зона 3000 х 1500 мм* + гидравлический сменный стол * HLS 30154000 х 2000 мм - HLS 40206000 х 2000 мм - HLS 6020
	Резонатор IPG (YLR ≤ 3 кВт, YLS ≥ 4 кВт) Высокая выходная мощность, отличное качество пучка, высокая стабильность в пределах 0,5% и мобильность - выдающиеся качества волоконного лазера.Преимущества волоконного лазера это - эффективность, гибкость, модульность, тепловая и механическая устойчивость, которая сочетается с простым конструктивным монтажом. Другая важная характеристика для промышленного использования это малые эксплуатационные расходы.
	Режущая голова Precitec Procutter (Германия) Лазерные головки для резки производятся из высококачественных материалов и смело могут называться произведениями искусства. Каждая головка - это эксклюзивный, единичный экземпляр, собранный в ручную по запросу клиента. Все это делает лазерные головки Precitec абсолютно надежными!Даже под воздействием суровых промышленных условий они гарантируют Вам стабильность процесса.
	Стойка ЧПУ Siemens CNC 840DS (Германия) Системы ЧПУ SINUMERIK - это оптимальное решение для изготовления отдельных деталей или массового производства, как простых, так и сложных изделий.SIEMENS CNC 840DS;Экран 19” сенсорный;ПО СNCKAD в комплекте;ПО AUTONEST в комплекте.
	Программное обеспечение Metalix CNCKAD CncKad - мощный универсальный САПР для подготовки управляющих программ «в одно касание». В связке с безошибочно обрабатываемым программы ЧПУ Beckoff, позволяет гибко реагировать на производственные запросы.Срок изготовления образца от эскиза до готового изделия в минимальные сроки. Автоматическая система отчетности позволяет быстро определить затраты на производство изделия.CncKad позволяет организовать единую экосистему такого парка оборудования, как лазерные комплексы, листогибочные прессы, координатно-пробивные прессы, т. к. в данную систему уже включены соответствующие постпроцессоры.
