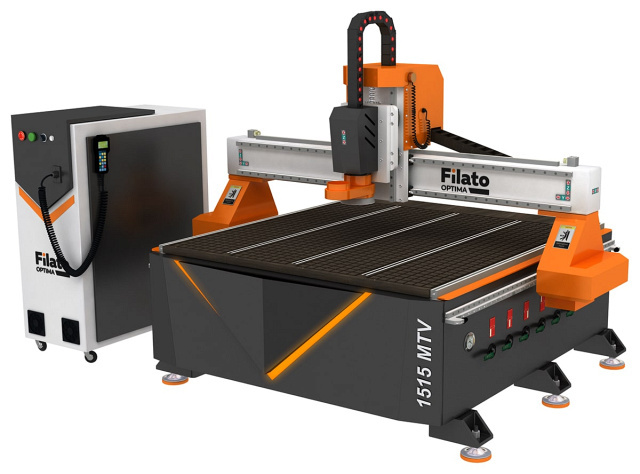

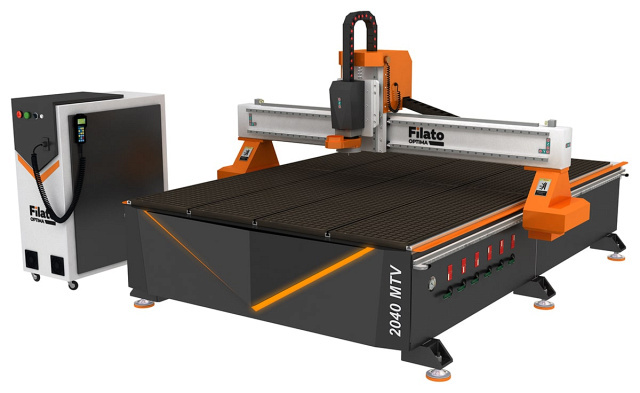

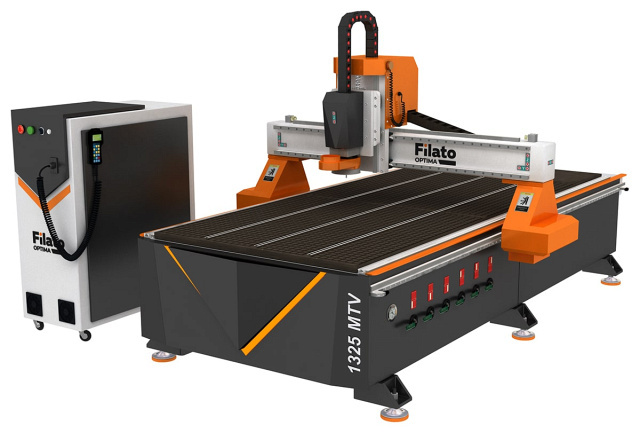

Фрезерно-гравировальный станок с ЧПУ Filato Optima 1515 MTV
Компактный станок предназначен для высококачественной плоскостной фрезеровки деталей из плитных материалов (2D фрезеровка) и для нанесения различных гравировок на поверхности деталей (2,5D фрезеровка). Также конструктив станка позволяет использовать его для фрезеровки объёмных деталей в 3-х мерном пространстве (3D фрезерование) (для моделей Optima 1325 MTV, Optima 1515 MTV, Optima 2030 MTV и Optima 2040 MTV).
Станок предназначен для высокоскоростного и высококачественного фрезерования и гравирования поверхностей в двух и трёх мерном пространстве (для модели 1325 4H-MTV).
Виды обрабатываемых материалов:
Древесина любых пород, плитные материалы на древесной основе (ДСП, ДВП, МДФ, фанера и т.д.), композитные материалы («Alucobond», «Dibond», любые полистиролы (в том числе ПВХ и полистиролы с поликарбонатом), гетинакс, искусственный камень, цветной металл, акриловое стекло и оргстекло, модельный пластик и т.п.
Криволинейный и прямолинейный раскрой фанеры, ДСП, МДФ, в том числе панелей облицованных шпоном. Изготовление различных мебельных фасадов с художественной резьбой, накладок на мебель, столешниц для кухонной мебели, элементов мебели из массива (стулья, столы, тумбы, шкафы).
Элементы каминов, барельефы, канделябры, конструктивные элементы лестниц, плинтусы, накладки, художественный паркет.
Фигурные наличники с художественной резьбой и орнаментами для дверей и окон. Декоративные элементы для украшения деревянных домов и бань. Художественный декор для отделки веранд и беседок, ограды и т.д.
Криволинейное и прямолинейное фрезерование в дверях под стекло и филенку, в том числе изготовление эксклюзивных дверей с глубокой высокохудожественной резьбой. Инкрустация дверей вставками из ценных пород дерева, изготовление накладок на железные двери.
Криволинейный раскрой листовых пластиков, ПВХ, акрила и других композитных материалов. Вырезка букв, логотипов, подставок, эмблем и т.д.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Криволинейный и прямолинейный раскрой фанеры, ДСП, МДФ, в том числе панелей облицованных шпоном. Изготовление различных мебельных фасадов с художественной резьбой, накладок на мебель, столешниц для кухонной мебели, элементов мебели из массива (стулья, столы, тумбы, шкафы).
Элементы каминов, барельефы, канделябры, конструктивные элементы лестниц, плинтусы, накладки, художественный паркет.
Фигурные наличники с художественной резьбой и орнаментами для дверей и окон. Декоративные элементы для украшения деревянных домов и бань. Художественный декор для отделки веранд и беседок, ограды и т.д.
Криволинейное и прямолинейное фрезерование в дверях под стекло и филенку, в том числе изготовление эксклюзивных дверей с глубокой высокохудожественной резьбой. Инкрустация дверей вставками из ценных пород дерева, изготовление накладок на железные двери.
Криволинейный раскрой листовых пластиков, ПВХ, акрила и других композитных материалов. Вырезка букв, логотипов, подставок, эмблем и т.д.
СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
 | Цельносварная стальная станина Изготовлена из стальных труб прямоугольного сечения, обеспечивает достаточную степень жесткости конструкции станка и хорошую устойчивость к статическим и динамическим нагрузкам. Геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки станин за одну установку на металлообрабатывающих центрах с ЧПУ, что дает возможность получить высокую точность и качество при обработке заготовок любых размеров. |
 | Стальной портал Изготовлен из стальных труб прямоугольного сечения и усилен дополнительными ребрами жесткости внутри. Конструкция портала что обеспечивает высокую степень жесткости, устойчивость к статическим и динамическим нагрузкам. Высокая геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки порталов за одну установку на металлообрабатывающих центрах с ЧПУ. В отличии от легких алюминиевых порталов, портал изготовленный из стали обеспечивает получение гарантированно высокой точности и качество при обработке заготовок практически из любых материалов на предельно возможных максимальных скоростях обработки. |
 | Стальные опоры портала Портал установлен на мощные стальные опоры, увеличивающие жесткость конструкции портала, а также повышающие устойчивость к деформациям. Широкая опорная площадка имеет большую площадь контакта, что позволяет значительно увеличить нагрузочные показатели станка, без потери качества обработки. |
 | Косозубые передачи шестерня-рейка по осям X-Y В отличие от передач с прямыми зубьями, косые входят в зацепление постепенно, а не сразу по всей длине. Косозубое зацепление не имеет зоны однопарного зацепления. В прямозубой передаче нагрузки на зубья прикладывается мгновенно. Зубья в косозубых передачах нагружаются постепенно по мере захода их в зону зацепления, в зацеплении всегда находится как минимум две пары зубьев. Данные факторы определяют плавность работы косозубого зацепления, а также снижение шума и дополнительных динамических нагрузок по сравнению с прямозубым зацеплением. |

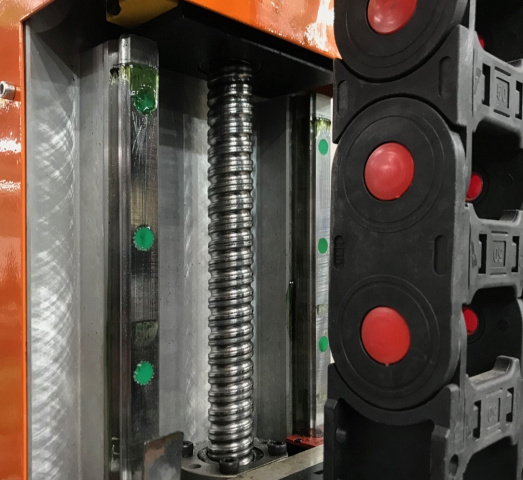

 | Шарико-винтовая передача по оси Z Данная передача обеспечивает линейное передвижение привода, преобразуя вращение электродвигателя в поступательное движение шпиндельной площадки. Так как при обработке наиболее нагруженной осью считается именной ось Z, то применения ШВП обеспечивает крайне малое трение элементов, а это в свою очередь предохраняет узел от быстрого износа и существенного снижения КПД, а также от нагрева трущихся элементов во время работы. На станке установлены 2 ШВП. Которые работают попеременно, в зависимости от выбранного шпинделя. |
 | Высокоточные призматические направляющие с подшипниками по осям X-Y-Z Перемещения портала (ось Y) и шпиндельной площадки (оси X / Z) осуществляются по высокоточным призматическим направляющим. Тем самым достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. Каждый подшипник имеет встроенную тавотницу для регламентного обслуживания. |

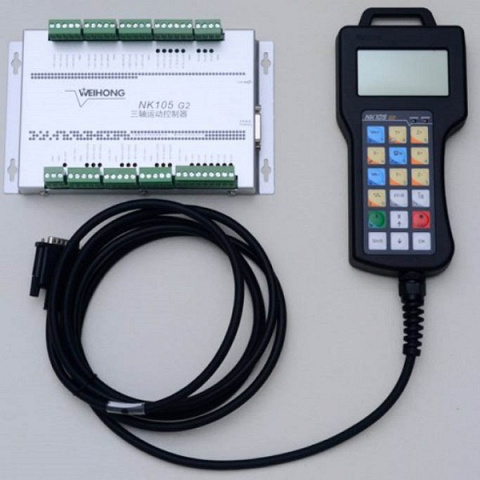

 | Система управления станком Для управления работой станка установлена система управления WEIHONG (NC-STUDIO HANDLE CONTROL SYSTEM NK105 VERSION) c эргономичным пультом управления, предназначенным для управления станком в ручном режиме. Система широко извес Filato Optima 1515 MTVтна для многих пользователей по всему миру, проста и удобна в эксплуатации и позволяет загружать программы обработки непосредственно с флэш-носителей не используя специально установленный компьютер. |

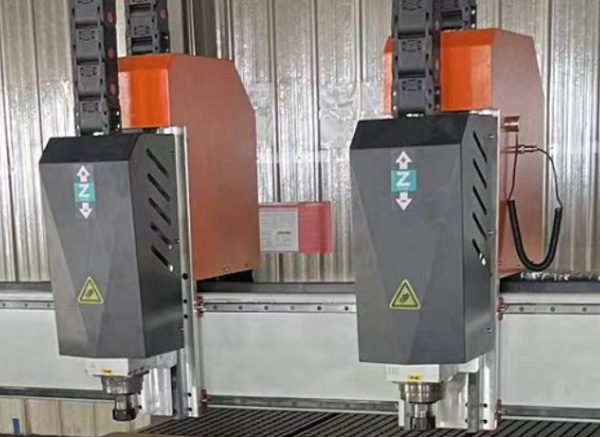

 | Промышленные электрошпиндели с воздушным охлаждением HQD (6,0 КВТ - 18 000 об/мин) - 2 шт.Конструкция и комплектующие данного электрошпинделя на 100% идентичны электрошпинделям ведущего мирового производителя шпинделей - компании HQD (Италия). Частота вращения (18 000 об/мин) и мощность (3,5 кВт) дает возможность осуществлять обработку деталей из древесины, фанеры, а также ДСП, МДФ, пластика, акрилового стекла и других материалов. Охлаждение шпинделя во время его работы осуществляется потоком воздуха поступающим от вентилятора, установленного непосредственно на валу электрошпинделя. Замена инструмента в шпинделе осуществляется вручную при помощи специального ключа. HQD (6,0 КВТ - 18 000 об/мин) - 2 шт. |

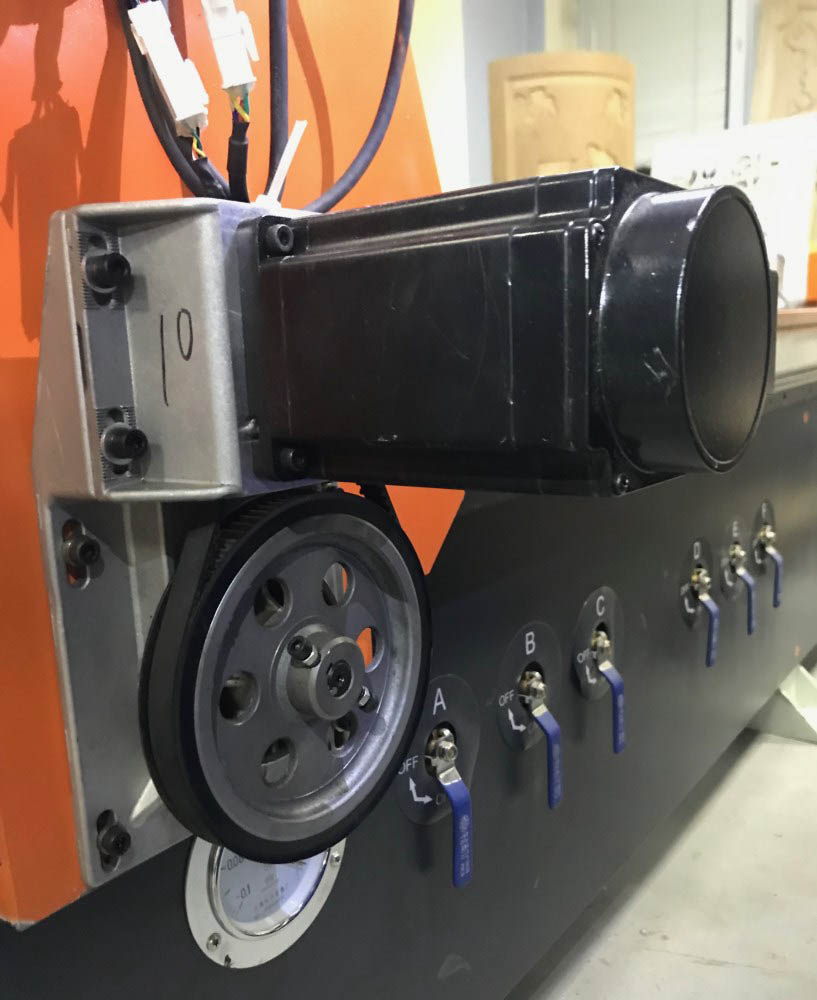

 | Гибридные электродвигатели с энкодерами (сервогибриды) Установленные на каждом узле для перемещения по всем осям. За счет интегрированных энкодеров обеспечивается точное позиционирование портала и шпинделя в соответствии с заданной программой. Крутящий момент от электродвигателей на ведущие шестерни, а также на ШВП передаётся посредством ременных редуктора, которые в свою очередь, обеспечивают необходимый коэффициент редукции и необходимое усилие. |

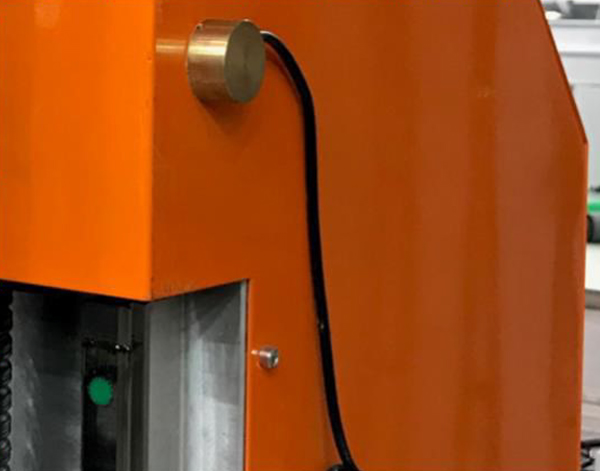

 | Датчик измерения и калибровки инструмента Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы. |
 | Аспирационный кожух на электрошпиндель В комплекте 2 шт. В стандартной комплектации станок оснащается аспирационным кожухом с щетками, локализующим зону интенсивного выброса стружки и пыли во время обработки. Подключив к кожуху аспирационную установку через гибкий воздуховод вся пыль и стружка будут удаляться из зоны резания в накопитель аспирационной установки. |

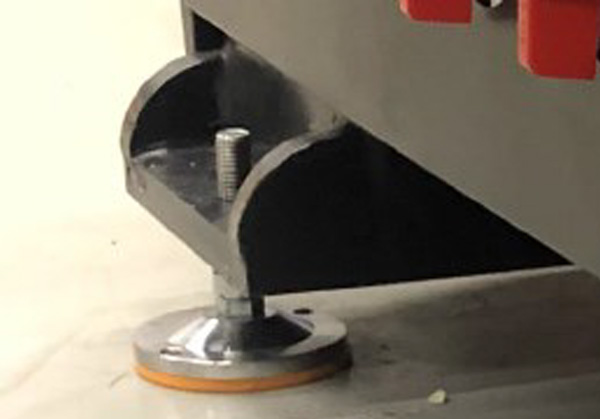

 | Регулируемые опорные площадки Каждый станок в базовой комплектации оснащается шестью регулируемыми опорными площадками, благодаря им станина станка четко выставляется относительно горизонтальной поверхности, даже если есть погрешности подготовки полов производственного помещения. |

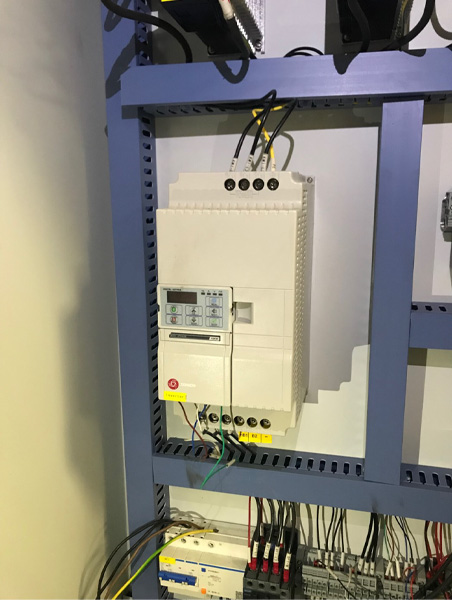

 | Частотный преобразователь Предназначен для управления приводами, где требуется высокая точность регулирования скорости и широкий диапазон управления. Они обеспечивают плавное достижение требуемого крутящего момента и оборотов на валу электрошпинделя и возможность прямого управления этим моментом. Максимальная выходная мощность 7,5 кВт. |

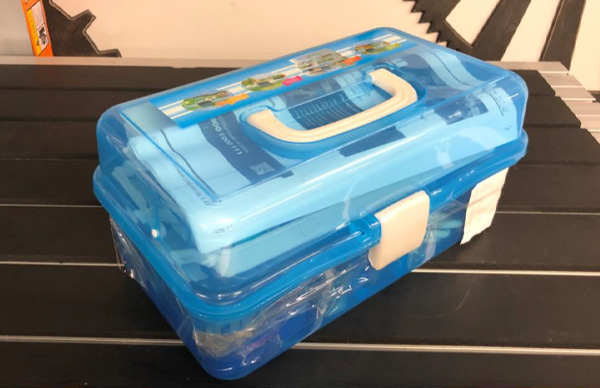

 | Ящик для инструмента (ЗИП) Эргономичный инструментальный ящик включающий набор тестовых фрез и цанг, набор ключей, запасные части и выключатели и т.д. |
 | Вакуумный стол с Т-пазами Рабочий стол станка изготовлен из износостойкого полимера с интегрированными алюминиевыми направляющими «Т» образной формы. Данная конструкция дает возможность выбора способа фиксации заготовки, как при помощи вакуума, так и при помощи механических зажимов. Это позволяет отключить вакуумный насос и экономить электроэнергию в случае обработки не требующей частой смены заготовок. Вакуумный стол разбит на шесть независимых вакуумных зон для удобства фиксации заготовок различных габаритов. |
 | Защитные кабелеукладчики по осям X-Y-Z Обеспечивают защиту кабелей от внешних повреждений (защищает от механических повреждений при падении габаритных обрезков), а также от чрезмерных изгибов силовых кабелей. Это увеличивает ресурс станка и повышает уровень электробезопасности на производстве. |
КОМПЛЕКТАЦИЯ:
Стандартная
| Электрошпиндель, “HQD” с ручной заменой инструмента (1 - 4 шт.) Мощность: 3,5 кВт , обороты: 18 000 об/мин, цанга ER 25 (для модели Optima 1515 MTV) / 6 кВт , обороты: 18 000 об/мин, цанга ER32 (для моделей Optima 1315 MTV, Optima 2030 MTV, Optima 2040 MTV) / 6 кВт , обороты: 18 000 об/мин, цанга ER32 (для модели Optima 2030 MTV-2H) | |
| Частотный преобразователь для плавного изменения оборотов электрошпинделя JAROL (1 шт.) 5,5 кВт (для модели Optima 1515 MTV) / 7,5 кВт (для моделей Optima 1325 MTV, Optima 2030 MTV, Optima 2040 MTV, Optima 2030 MTV-2H). | |
| Датчик измерения и калибровки инструмента (1 шт.) Ручное позиционирование | |
| Шкаф с электрокомпонентами станка (1 шт.) Отдельно стоящий | |
| Система управления станком Пульт управления WEIHONG NK-105(G2) | |
| Вакуумный рабочий стол с интегрированными Т-пазами для возможности механического крепления заготовок. 6 вакуумных зон с отдельным включением, 1 манометр. (1 шт.) Внимание: Вакуумные насосы в комплекте со станком не поставляются! Для эффективной работы на всей рабочей зоне, рекомендуется использовать 1 насос производительностью 160 м3/ч. (для моделей Optima 1515 MTV) / 2 насоса суммарной производительностью 320 м3/ч (для моделей Optima 2030 MTV, Optima 2040 MTV, Optima 2030 MTV-2H). | |
| Набор цанг (1 шт.) ER25 (для модели Optima 1515 MTV) / ER32 (для моделей Optima 1325 MTV, Optima 2030 MTV, Optima 2040 MTV, Optima 2030 MTV-2H) | |
| Струбцина для механического крепления деталей (6 / 8 шт.) Для моделей Optima 1515 MTV / для моделей Optima 1325 MTV, Optima 1325 4H-MTV, Optima 2030 MTV, Optima 2030 MTV-2H, Optima 2040 MTV | |
| Аспирационный кожух на электрошпиндель (1 шт.) Внимание: Пылеулавливающий агрегат в комплекте со станком не поставляется! Для эффективной работы рекомендуется использовать аспирационную установку производительностью не менее 3000 м3/ч (для моделей Optima 1325 MTV, Optima 1515 MTV, Optima 2030 MTV, Optima 2030 MTV-2H, Optima 2040 MTV). | |
| Руководство пользователя (1 шт.) На русском языке |
Дополнительная
 | Вакуумный насос повышенной производительности Высокопроизводительный пластинчато-роторные безмасляные насос обеспечивают производительность до 160 м3/час, что гарантирует надежную фиксацию деталей, а это в свою очередь, дает воз-можности проводить обработку на максимальных скоростях подачи за один проход без риска смещения деталей даже небольшого размера. Внимание: Для эффективной работы на всей рабочей зоне, рекомендуется использовать 2 насоса суммарной производительностью 320 м3/ч. |
 | Аспирационная установка Пылеулавливающий агрегат с рекомендуемой производительностью от 3 000 м3/час вместе с воздуховодом. Позволяет эффективно удалять стружку и пыль из зоны обработки. |
Технические характеристики
| Характеристика | Значение |
|---|---|
| ЦЕНА | 808 836 ₽ |
| ЦЕНА ПО АКЦИИ | 635 514 ₽ |
| Условие | СкидкаПри100%оплатеПоставка от2,5 месяцев! |
| Размеры вакуумного стола, мм | 1500 x 1500 |
| Размер зоны обработки, мм | 1550 x 1550 |
| Перемещение по оси Z, мм | 300 |
| Тип рабочего стола | Комбинированный (вакуумный + Т-пазы) |
| Мощность шпинделя, кВт | 3,5 |
| Частота вращения шпинделя, об/мин | 0 - 18 000 |
| Тип охлаждения шпинделя | Воздушное |
| Тип цанги | ER25 |
| Макс. посадочный диаметр инструмента, мм | 16 |
| Тип смены инструмента | Ручная |
| Тип передачи по осям X, Y | Шестерня, косозубая рейка |
| Тип передачи по оси Z | ШВП |
| Скорость рабочего хода, м/мин | 0 - 15* |
| Скорость холостого хода, м/мин | 0 - 25 |
| Тип электродвигателей | Шаговые |
| Размеры рабочего стола, мм | 1550 x 1550 |
| Тип датчика калибровки инструмента | Ручной |
| Система управления | NK105 |
| Диаметр патрубка аспирации, мм | 100 |
| Напряжение, В | 380 |
| Частота тока, Гц | 50 - 60 |
| Общая установленная мощность, кВт | 5,7 |
| Длина, мм | 2350 |
| Ширина, мм | 2250 |
| Высота, мм | 2200 |
| Вес, кг | 800 |
