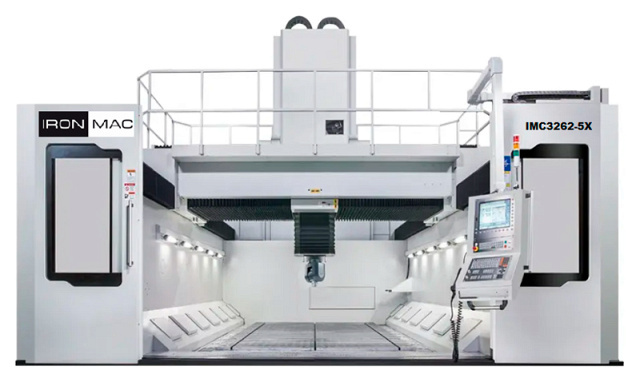

Фрезерные обрабатывающие центры IRONMAC IMC-5X

Продольно-фрезерный портальный 5-ти осевой обрабатывающий центр с числовым программным управлением предназначен для черновой и чистовой обработки* крупногабаритных изделий из черных и цветных металлов, фрезерования, сверления, развертывания, нарезания резьбы.

Особенностью данного типа станка является конструкция с перемещающейся поперечной балкой, неподвижным столом и поворотно-наклонной головой с высокоскоростным шпинделем.

• машиностроительная промышленность;
• станкостроительная промышленность;
• авиационная промышленность;

Идеально подходит для крупных, средних и малых производств, оправдывая инвестиции в короткие сроки. Заложенные характеристики позволяют использовать данный станок в сфере малого, среднего и тяжелого машиностроения, авиакосмической отрасли, судостроения, производства деталей нефтегазового комплекса, атомной промышленности и т.д.

Автомобильная промышленность

Машиностроение

Приборостроение

Авиационная промышленность

Двигателестроение

Изготовление пресс-форм и штампов высокого качества

Преимущества

• Фиксированный рабочий стол удваивает грузоподъемность, а характеристики обработки не зависят от качества заготовки
• Инструментальный магазин до 60 позиций
• Колонна бионической конструкции «сотового типа» имеет высокую структурную жесткость
• Оси X и Z используют технологию синхронного двойного привода с двойным шарико-винтовым приводом
• Возможна установка автоматической системы измерения инструмента и измерения заготовки

Конструктивные особенности

	4 линейных направляющих по оси Y По оси Y используется 4 линейных направляющих роликового типа для тяжелых условий эксплуатации, обеспечения высокой жесткости, поддержания стабильной скорости подач.
	Конструкция ползуна «коробка в коробке» Ползун размещается в центре коробки подвижной колонны, а подвижный суппорт размещается в центре балки. Это может свес IRONMAC IMC-5Xти к минимуму смещение центра шпинделя из-за изменений температуры окружающей среды.
	Высокожёсткая портальная сварная траверса Высокожесткая портальная сварная траверса с механизмом точной настройки «тросового» типа эффективно решает проблему, заключающуюся в том, что долговременная точность балки может быть отрегулирована.
	Ось Z Ось Z имеет квадратное сечение, по периметру которого, симметрично располагаются 4 мощных линейных шарико-винтовых направляющих.12-блочная конструкция обеспечивает жесткость и стабильность.В середине колонны с каждой стороны находится гидравлический балансировочный масляный цилиндр, который улучшает время отклика и ускорение.Ось Z приводится в движение двумя высокоскоростными шарико-винтовыми парами, левый и правый приводные двигатели используют технологию синхронизации двух осей для реализации управления по замкнутому контуру, высокой точности позиционирования и повторяемости.
	5-ти осевая фрезерная голова Kessler (Германия) HSK-А63 / 45 кВт / 20 000 об/мин.
	Ось A Макс. скорость вращения100 об/минКрутящий моментS1 - 400 Нм, S6 макс. – 800 НмМощностьS1 – 4,2 кВт, S6 макс. – 8,4 кВтМомент зажатия3000 Нм / P=100 барПоворот±100⁰Угловой энкодерRCN8380Точность энкодера±2”Тепловая защитаРТ1000 БиметаллСистема охлаждения5,4 л/мин, 5 бар, 3 кВтДавление воздуха герметизации0,5-1 барРасстояние до оси поворота225 ммПитание400 В
	Ось С Макс. скорость вращения100 об/минКрутящий моментS1 - 560 Нм, S6 макс. – 1120 НмМощностьS1 – 5,9 кВт, S6 макс. – 8,3 кВтМомент зажатия3000 Нм / P=100 барПоворот±360⁰Угловой энкодерRCN8380Точность энкодера±2”Тепловая защитаРТ1000 БиметаллСистема охлаждения7,9 л/мин, 5 бар, 4,4 кВтДавление воздуха герметизации0,5-1 барДиаметр крепления335 ммПитание400 В
	Моторшпиндель Макс. скорость вращения20 000 об/минКрутящий моментS1 - 80 Нм, S6 40% – 95 НмМощностьS1 – 45 кВт, S6 40%. – 45 кВтКонус инструментальныйHSK-A63Разжатие инструмента90-100 барСОЖ через инструмент макс.90 барСОЖ снаружи инструмента макс.15 барПодача СОЖ9-15 л/мин, 4 бар, 3,1 кВтЭнкодер1Vss/210Тепловая защитаРТ1000Датчик температуры подшипников2хРТ100Датчик удлиненияSGS 4701Датчик вибрацииIBIS AI100ПитаниеSinamics 132/150/210ACглаживающая катушка0,5 mH, 1000 Гц
