Фрезерный обрабатывающий центр IRONMAC IMU-5X 630

Код товара: 102500

На складе: 2 шт.

5.0 (голосов 333 / просмотров 500)

8 495 646 13 16

sales@dvt-spb.ru

Расчет доставки

Производитель: IRONMAC

Описание
Отзывы
Доставка

Фрезерный обрабатывающий центр IRONMAC IMU-5X 630 обеспечивает комплексную* обработку корпусных изделий и заготовок в форме тел вращения сразу с пяти сторон за один установ.

* Фрезерные и сверлильные операции, зенкерование, растачивание, нарезание резьбы.

Станок выполняет с максимальной производительностью до 550 см³/мин высокоточную** обработку деталей из стали, алюминия, жаропрочных и нержавеющих сплавов.

** Высокоточная обработка соответствует классу точности В (соотношение основных допусков станка до 0,004 мм).

IRONMAC IMU-5X 630 - фрезерный обрабатывающий центр вертикального*** типа, который оснащен наклонно-поворотным столом с двумя опорами.

*** За счет высокой функциональности осуществляется обработка полного цикла, деталь не требует дальнейших доработок, что позволяет сократить время изготовления и себестоимость готовой продукции.

Фрезерный обрабатывающий центр IRONMAC IMU-5X 630 используется для механической обработки и решения технологических задач на предприятиях по выпуску различной продукции:

инструментов и пресс-форм;
оснастки для производства пластика;
деталей аэрокосмической промышленности;
автокомпонентов.

Также оборудование применяется в машиностроении, включая опытное, исследовательское и агротехническое, в судостроении, железнодорожной и энергетической промышленности, и проч.

Обрабатывающие центры VU 500 - одно из идеальных решений в машиностроении, легкой промышленности, автомобилестроении, текстильном машиностроении и станкостроении.

Автомобильная промышленность

Машиностроение

Приборостроение

Авиационная промышленность

Двигателестроение

Изготовление пресс-форм и штампов высокого качества

Преимущества

Русскоязычная система ЧПУ H-CNC
Инструментальный магазин до 40 позиций
Лазерная система измерения инструмента NC4

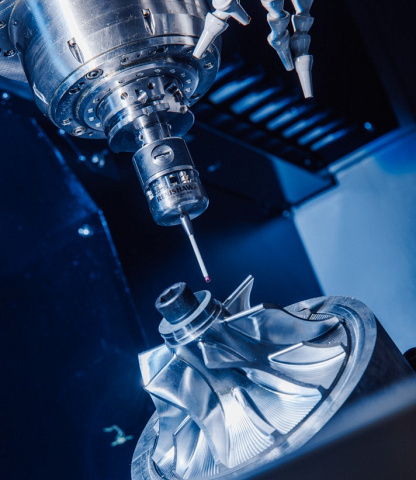

Система измерения детали OMP40
Поворотно-наклонный стол с редукторным приводом + энкодер Heidenhine - точность позиционирования 8 сек.
Оптические линейки Heidenhine по осям X / Y / Z - точность позиционирования 8 мкм

Конструктивные особенности

	Портальная конструкция с фиксированной балкой В серииIMU-5X 630используетсяпортальная конструкция с фиксированной балкойдля достижения производительности обработки и точности контура в высокодинамичных условиях с высокой точностью, высокой производительностью и высокой эффективностью.Благодаряанализу методом конечных элементови динамической оптимизации гарантируется высокая жесткость, высокая точность, высокая эффективность и стабильность конструкции станины.Оптимизированная конструкция станины с фиксированной балкой.Все основные компоненты смонтированыс большим количеством усиливающих ребер, термически равномерно обработаны и обладают высокой устойчивостью к скручиванию.Поворотный стол поддерживается двумя суппортами с высокой жесткостью, высокой несущей способностью и высокой точностью.Технология шлифования зубчатых колес по DIN5.Применимость широкого спектра материалов для обработки, включая обработку материалов с высокой твердостью и ударной вязкостью, таких как сталь и титановые сплавы.
	Поворотно-наклонный стол GTRT IMU-5X 630 оснащен поворотно-наклонным столом GTRT с редукторным приводом, которая дает крутящий момент по оси A - 1056 Нм и по оси C - 432 Нм, что позволяет обрабатывать любые труднообрабатываемые материалы.Данная технология уникальна, запатентована и не имеет аналогов. Запатентованная технология защиты от люфта.

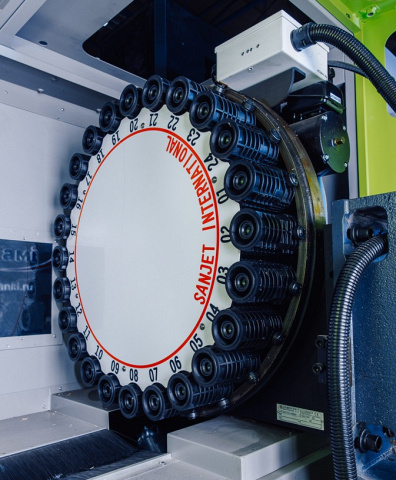

	Инструментальный магазин Инструментальный магазин на 24 / 30 / 40 позиций инструмента вес IRONMAC IMU-5X 630ом до 8 кг, время смены инструмента 2,5 сек.

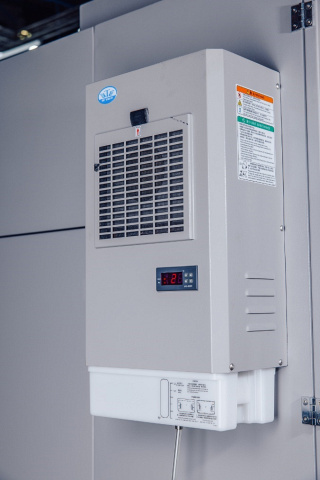

	Кондиционер электрошкафа Прецизионная сборка и необходимое охлаждение обеспечивают долговечность работы электросистемы.
	Лазерная система измерения инструмента В стандартной комплектации станок оснащен лазерной системой измерения инструмента с функциями:автоматического измерения длины инструмента;износа инструмента;обнаружения / отсутствия инструмента.

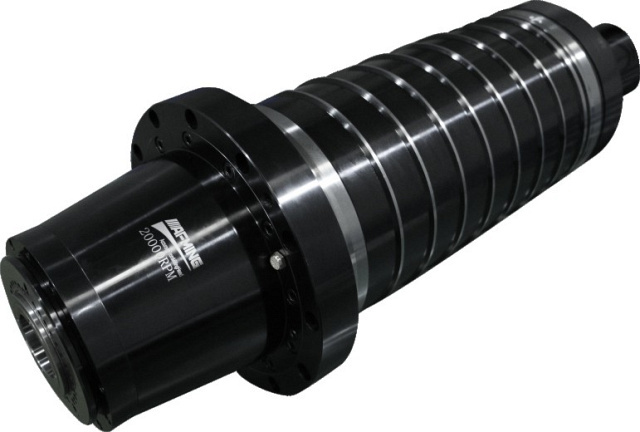

	Шпиндель SUPER POWER мотор-шпиндель.Контроль теплоотвода HUAZHONGCNCобеспечивает производительность, точность и срок службы шпинделя.Инновационная конструкция подшипникашпинделя значительно повышает жесткость шпинделя, эффективно снижая теплоотвод.Устройства контроляшпинделя эффективно защищают безопасную работу шпинделя.

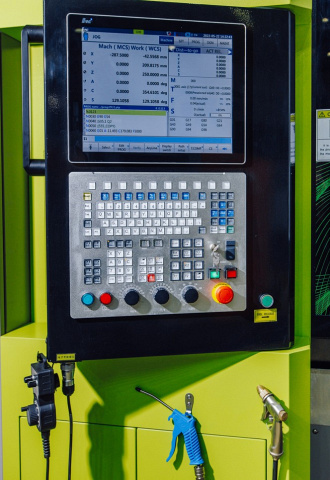

	Возможности ЧПУ HNC848DI 5 - 32 оси управления;17-дюймовый цветной сенсорный ЖК-экран (опционально);Внешний модуль ПЛК и ввода-вывода;Поддержка NCUC, протокола шины Ethercat;5 одновременно управляемых осей;5-осевая функция RTCP;Автоматическая калибровка по 5 осям;Поддержка двухканального управления (опционально);Материал: панель из алюминиевого сплава;Размер: 17-дюймовый экран, поддерживает разрешение высокой четкости 1280 x 1024;Сплайн-интерполяция;Несколько функций: клавиатура MCP резервирует 12 настраиваемых клавиш для удовлетворения индивидуальных потребностей пользователей;Процессор: i7-5550U CORE двухъядерный 2,0 ГГц;Видеокарта: Intel HD Graphics 5500;USB: 8 USB, 4 USB 3.0 и 4 USB 2.0;Жесткий диск: 128G;Системная память: 8G, максимальное расширение до 16G;Сеть: 2 порта LAN.
	Система оснасток HSK Система оснасток HSK была разработанаспециально для высокоскоростной и высокоточной обработки. По сравнению с BT конусом данная система одновременно, жесткая и легкая и способная к высокой радиальной и осевой точности.Интерфейс DIN 69893 стал новым стандартом для обрабатывающих центров. Зажим осуществляется по конусу за счет ровной поверхности прилегания. Благодаря чему обеспечивается высокоточное центрирование и жесткое осевое позиционирование оправки в шпинделе станка c высокой степенью точности попадания в одну ту же точку при смене инструмента.Дополнительно в интерфейсе DIN 69893-1 HSK-A передача крутящего момента осуществляется благодаря захватам на коническом хвостовике. DIN 69893 HSK-A/HSK-E/HSK-F применяется прежде всего при высокоскоростной обработке резанием.DIN 69893-1:Патрон изготовлен из жаропрочной стали;Термообработан до 54-2 HRC;Для инструмента из быстрорежущей стали и твердого сплава;Под хвостовик с допуском h6;Точная балансировка с помощью балансировочных болтов.Важнейшие свойства HSK-A63:Биение < 0,003 мм;Высокое усилие зажима, благодаря глубокому зажиму в зажимном отверстии;Короткая фаска;Динамичная форма: усиленный хвостовик для длинных термопатронов;Резьбовые отверстия для балансировки болтами.

Комплектация

	ЧПУ HNC-848D;5-осевой пакет калибровки.
	Шпиндель 15 000 rpm / HSK-A63 / ABG0220O5-H63.M.E;Масляное охлаждение шпинделя;Система защиты от пыли и стружки шпинделя.
	Магазин инструмента 24 шт. магазин – зонтик Тайвань.
	Лазерная система измерения инструмента Функция автоматического измерения длины инструмента и износа инструмента, функция обнаружения / отсутствия.
	Линейки HEIDENHAIN X, Y, Z - линейки HEIDENHAIN;A, C - линейки HEIDENHAIN;
	X, Y, Z - роликовые направляющие и ШВП X, Y, Z - роликовые направляющие R35, PMI-TAIWAN;X, Y, Z - ШВП X,Y, 4012 C3, Z 3210, C3 / PMI-TAIWAN;
	Винтовой стружечный конвейер Винтовой стружечный конвейер.
	Кондиционер электрошкафа Кондиционер электрошкафа.

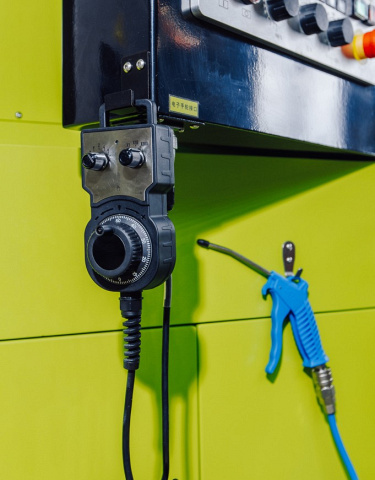

	Пистолет смыва и воздушный пистолет Пистолет смыва и воздушный пистолет.
	Полностью закрытая зона обработки Полностью закрытая зона обработки.
	Автоматическая система смазки СОЖ Автоматическая система смазки СОЖ.
