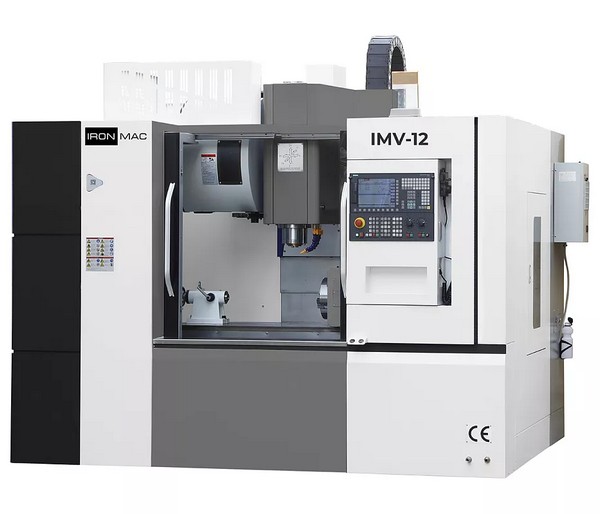

Фрезерный обрабатывающий центр IRONMAC IMV-12

Вертикальный фрезерный обрабатывающий центрIRONMAC IMVпозволяет вести комплексную механическую обработку поверхностей заготовки. Среди выполняемыхопераций*: Фрезерный центр оснащён системой ЧПУ HCNC, многоинструментальным магазином на 24 позиции и устройством для автоматической смены инструмента. Управление обработкой заготовки осуществляется по заданной программе, сочетает высокую производительность и гибкость переналадки на другие режимы работы. Наши специалисты помогут подобрать и рассчитать режимы резания, которые необходимы для решения конкретных задач на каждом этапе обработки. Это поможет избежать поломок и преждевременного износа оборудования. Фрезерные центры серииIMVшироко используются в инструментальном производстве, производстве деталей штампов и пресс-форм, в авиационной и автомобильной и многих других отраслях промышленности. * Операции осуществляются за одну установку, что позволяет сократить производственный цикл, увеличить объём выпускаемой продукции и повысить рентабельность предприятия. Область применения Автомобильная промышленность Приборостроение Авиационная промышленность Двигателестроение Изготовление пресс-форм и штампов высокого качества

Область применения

Фрезерные центры серииIMVшироко используются в инструментальном производстве, производстве деталей штампов и пресс-форм, в авиационной и автомобильной и многих других отраслях промышленности. Автомобильная промышленность Приборостроение Авиационная промышленность Двигателестроение Изготовление пресс-форм и штампов высокого качества

Схемы обработки

	Фрезерование канавок и пазов
	Фрезерование уступов
	Фрезерование канавок и пазов дисковой фрезой
	Фрезерование канавок и пазов дисковой фрезой
	Торцевое фрезерование
	Фрезерование уступов
	Фрезерование уступов
	Торцевое фрезерование
	Фрезерование отверстий и карманов (расфрезеровывание отверстия)
	Фрезерование шпоночного паза
	Торцевое фрезерование
	Фрезерование Т-образного паза

Конструктивные особенности

	Cистема ЧПУ HNC-818D Основные параметры: Особенности: Интеллектуальные функции:

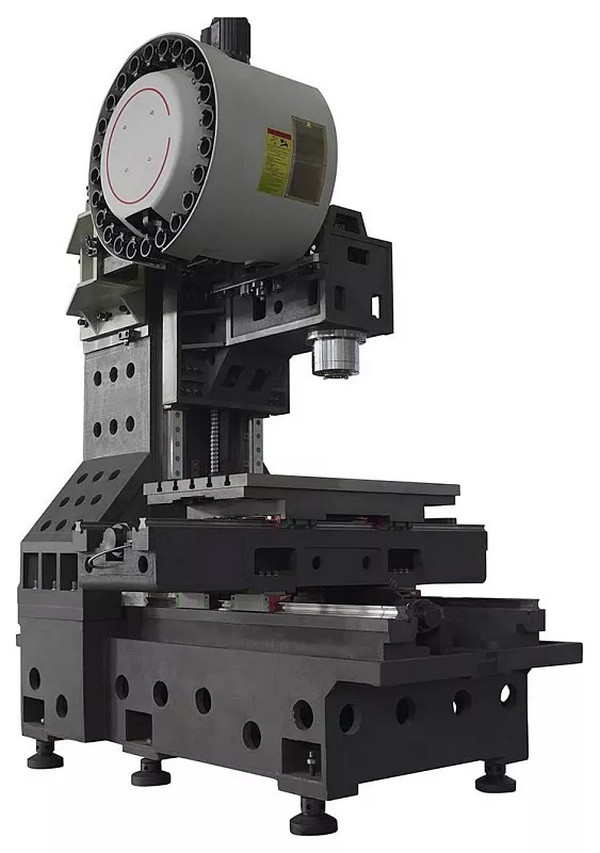

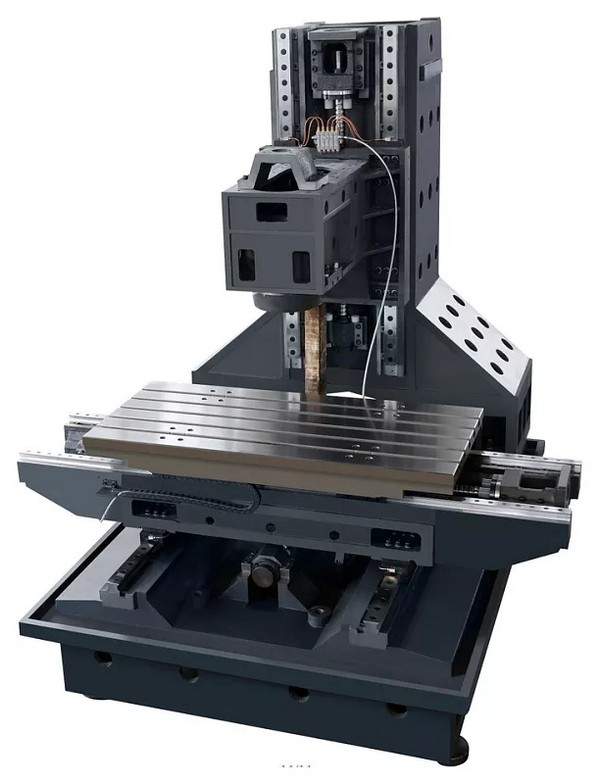

	Cтанина Компоненты станины отлиты из модифицированного чугуна Meehanite, с последующим старением станины. Y-образная конструкция колонный, позволяет обеспечить высокую жесткость. Станина обеспечивает оптимальное гашение вибрации и гарантирует долговременную стабильность при работе станка.

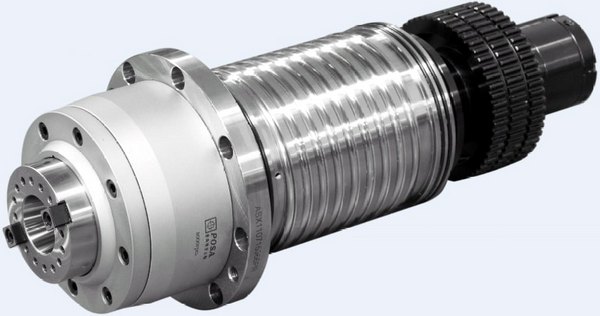

	Шпиндель В базовой комплектации установлены шпиндели мировых производителей KENTURN / ROYAL (Тайвань). Максимально сбалансированы и обладают высокой статической и динамической жесткостью, с ременным типом привода (стандарт) BT40 / 8000 об/мин, для тяжёлой серии станков. Шпиндели фирмы KENTURN / ROYAL используются на мировом брендовом оборудовании для производства компонентов для автомобильной, аэрокосмической и др. отраслях промышленности.
	Инструментальный магазин Станок оснащен системой автоматической смены инструмента манипуляторного типа на 24 позиции. Диск магазина приводится в движение двойным роликовым механизмом, что обеспечивает точность позиционирования и долгий срок службы. Система обеспечивает более быструю смену (2 - 3 секунды).

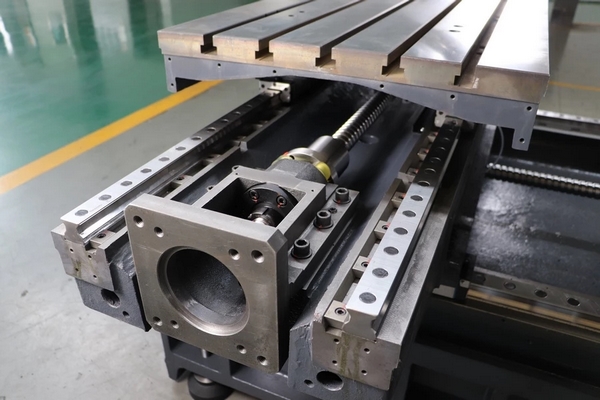

	ШВП PMI (Тайвань) Станки серии IMV оснащены ШВП фирмы PMI (Тайвань), установленных с предварительным натяжением - это обеспечивает точное и плавное перемещение даже с высокой нагрузкой.
	Направляющие перемещений Hiwin (Тайвань) В несущих блоках (каретках) четыре ряда роликов размещены под углом 45º, поэтому одинаково воспринимают нагрузку как в радиальном, так и в продольном направлениях. За счет использования линейных направляющих достигается высокая жесткость и грузоподъемность, быстрый динамический отклик, низкий коэффициент трения.

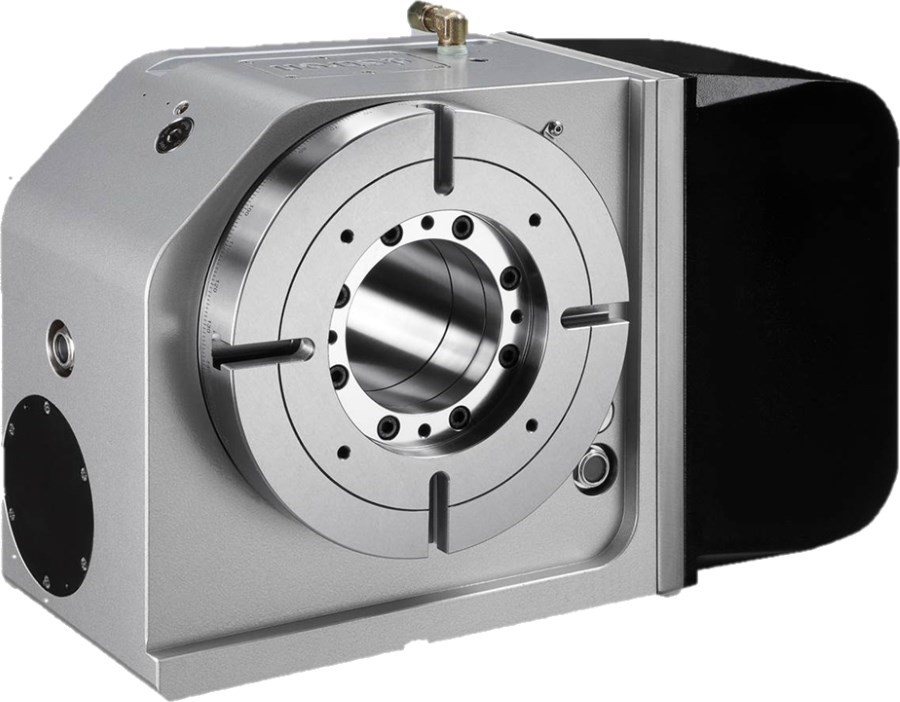

	Подготовка для установки 4-й оси 4-х осевая обработка подразумевает не только наличие поворотной оси, но и использование соответствующей системы ЧПУ. На станках серии IMV используется версия ЧПУ с необходимым функционалом для работы в 4-х осях.
	Электрические компоненты Schneider Electric Электрические компоненты Schneider Electric (Франция)

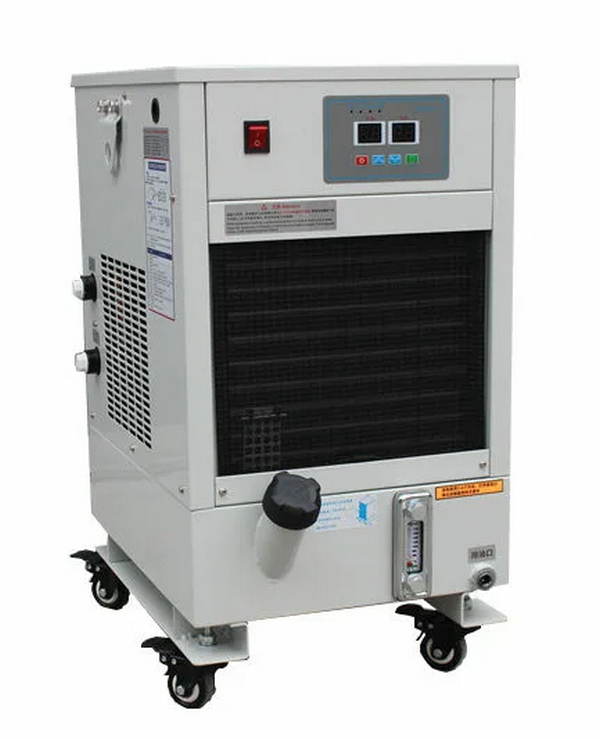

	Масляное охлаждение шпинделя Шпиндель - один их главных узлов, от эффективности работы которого напрямую зависит качество и точность обработки. Именно поэтому на станках серии IMV установлено масляное охлаждение шпинделя. Основные преимущества:

Комплектация

Стандартная

Технические характеристики

Характеристика	Значение
Установка 4-ой оси	есть
Конус шпинделя	BT40
Частота вращения шпинделя, об/мин	12 000
Расстояние от центра шпинделя до колонны, мм	580
Расстояние от торца шпинделя до поверхности рабочего стола, мм	130 - 680
Мощность двигателя шпинделя, кВт	11 / 15
Крутящий момент, Нм	70 / 95
Тип привода шпинделя	Прямой
Мощность серво-двигателей по осям X / Y / Z, кВт	5,5 / 5,5 / 5,6
Система ЧПУ	HCNC
Модель	HNC-818D
Размер стола, мм	1200 x 550
T-образные пазы, мм	90 x 18 x 5
Макс. нагрузка на стол, кг	600
Перемещение по оси X, мм	1000
Перемещение по оси Y, мм	550
Перемещение по оси Z, мм	550
Тип направляющих X / Y / Z	Качения
Быстрые перемещения X / Y / Z, м/мин	48 / 48 / 48
Скорость подачи X / Y / Z, мм/мин	10 000
Емкость магазина инструмента	24
Макс. вес IRONMAC IMV-12 инструмента, кг	8
Макс. длина инструмента, мм	170
Макс. диаметр инструмента (при полной загрузке ячеек), мм	75
Время смены инструмента, с	2,5
Точность позиционирования по осям X / Y / Z, мм	± 0,01
Повторяемость X / Y / Z, мм	± 0,005
Давление воздуха, Бар	6
Диаметр ШВП, мм	40
Ширина направляющих по осям X / Y / Z, мм	34 / 45 / 45
Макс. диаметр инструмента (без инструмента в соседних позициях), мм	150
Потребление электроэнергии, кВA	24
Длина, мм	3100
Ширина, мм	2200
Высота, мм	2300
Вес, кг	6300
