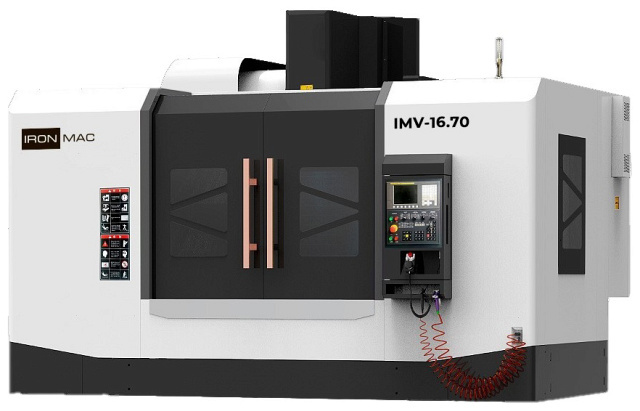

Фрезерный обрабатывающий центр IRONMAC IMV-16.70

Вертикальный фрезерный обрабатывающий центр IRONMAC IMV-16.70 предназначен длявысокоточного*фрезерования, нарезки резьбы, сверления и расточки деталей (корпусных заготовок, тел вращения) из стали и алюминия, нержавеющих и жаропрочных сплавов. Вертикальный фрезерный обрабатывающий центр IRONMAC IMV-16.70 обладает широкой сферой применения и используется в судо- и машиностроении (включая агротехническое, опытное и исследовательское), энергетической и железнодорожной промышленности. Также станки используются для изготовления: Область применения Автомобильная промышленность Машиностроение Приборостроение Авиационная промышленность Двигателестроение Изготовление пресс-форм и штампов высокого качества

Область применения

Вертикальный фрезерный обрабатывающий центр IRONMAC IMV-16.70 обладает широкой сферой применения и используется в судо- и машиностроении (включая агротехническое, опытное и исследовательское), энергетической и железнодорожной промышленности. Также станки используются для изготовления: Автомобильная промышленность Машиностроение Приборостроение Авиационная промышленность Двигателестроение Изготовление пресс-форм и штампов высокого качества

Схемы обработки

	Фрезерование канавок и пазов
	Фрезерование уступов
	Фрезерование канавок и пазов дисковой фрезой
	Фрезерование канавок и пазов дисковой фрезой
	Торцевое фрезерование
	Фрезерование уступов
	Фрезерование уступов
	Торцевое фрезерование
	Фрезерование отверстий и карманов (расфрезеровывание отверстия)
	Фрезерование шпоночного паза
	Торцевое фрезерование
	Фрезерование Т-образного паза

Конструктивные особенности

	Шпиндель В базовой комплектации установлены шпиндели мировых производителей KENTURN (Тайвань). Максимально сбалансированы и обладает высокой статической и динамической жесткостью, с редукторным приводом BT40/ 12 000 об/мин, для тяжёлой серии станков. В базовой комплектации станки оснащаются высокомощным приводом 15/18.5 кВт, 94.66 N*m.
	Инструментальный магазин SANJET (Тайвань) Станок оснащен системой автоматической смены инструмента манипуляторного типа на 24 позиции.
	ШВП LTM (Тайвань) Станок оснащен ШВП фирмы LTM (Тайвань), установленных с предварительным натяжением – это обеспечивает точное и плавное перемещение даже с высокой нагрузкой. Диаметр винта и шаг по оси X/Y/Z = 50 x 12 мм.
	Направляющие перемещений HIWIN (Тайвань) PMI (Япония)
	Электрические компоненты Schneider Electric (Франция)
	Подача СОЖ 20 Бар Станок оснащен функцией подачи СОЖ 20 Бар через шпиндель. Эта функция позволяет эффективно вымывать стружку и охлаждать инструмент.

Комплектация

Технические характеристики

Характеристика	Значение
Тип обработки	Поворотно-наклонный стол
Привод	Моторшпиндель
Размер плоского стола, мм	1600 x 700
Макс. нагрузка на стол, кг	200
Макс. устанавливаемый диаметр, мм	320
Расстояние от оси А до центра стола, мм	350 - 875
Тип зажимов на столе	Гидравлический
Тип	Моторшпиндель KENTURN
Частота вращения шпинделя, об/мин	12 000
Конус	BT40
Крутящий момент шпинделя, Нм	94,66
Мощность шпинделя (S1 / S6 - 40%), кВт	15 / 18,5
Жесткое нарезание резьбы	да
Расстояние от торца шпинделя до поверхности стола, мм	350 - 1050
Быстрые перемещения по осям X / Y / Z, м/мин	20 / 20 / 16
ATC тип	Зонтик / Цепной
Емкость магазина, шт.	24
Макс. диаметр инструмента, мм	78 / 120
Макс. длина инструмента, мм	300
Время смены инструмента, сек	2,2
Вес IRONMAC IMV-16.70 инструмента (макс.), кг	8
Система ЧПУ	ЦТО CNC
Тип 5-ти осевой обработки	Поворотно-наклонный стол
Точность позиционирования по осям X / Y / Z, мм	0,005 / 300
Точность позиционирования по осям A / C, сек	нет
Длина, мм	4350
Ширина, мм	3320
Высота, мм	3350
Вес, кг	13 200
