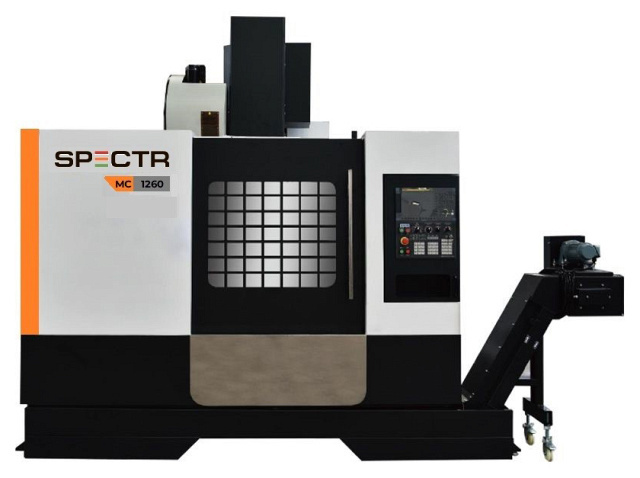

Фрезерный обрабатывающий центр SPECTR MC1260

Вертикальные фрезерные обрабатывающие центры SPECTR MC позволяют вести комплексную механическую обработку поверхностей заготовкиразличными способами*: Фрезерный центр оснащён ЧПУ (числовым программным управлением), многоинструментальным магазином и устройством для автоматической смены инструмента. Фрезерные центры SPECTR MC широко используются в инструментальном производстве, производстве деталей штампов и пресс-форм, в авиационной и автомобильной и многих других отраслях промышленности. * Все операции осуществляются за одну установку, что позволяет сократить производственный цикл, увеличить объём выпускаемой продукции и повысить рентабельность предприятия. Область применения Автомобильная промышленность Приборостроение Авиационная промышленность Двигателестроение Изготовление пресс-форм и штампов высокого качества

Область применения

Фрезерные центры SPECTR MC широко используются в инструментальном производстве, производстве деталей штампов и пресс-форм, в авиационной и автомобильной и многих других отраслях промышленности. Автомобильная промышленность Приборостроение Авиационная промышленность Двигателестроение Изготовление пресс-форм и штампов высокого качества

Схемы обработки

	Фрезерование канавок и пазов
	Фрезерование уступов
	Фрезерование канавок и пазов дисковой фрезой
	Торцевое фрезерование
	Фрезерование уступов
	Фрезерование уступов
	Фрезерование отверстий и карманов (расфрезеровывание отверстия)
	Фрезерование шпоночного паза
	Фрезерование Т-образного паза

Конструктивные особенности

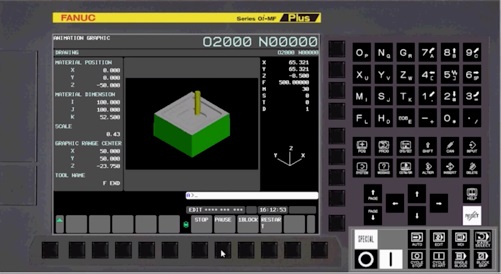

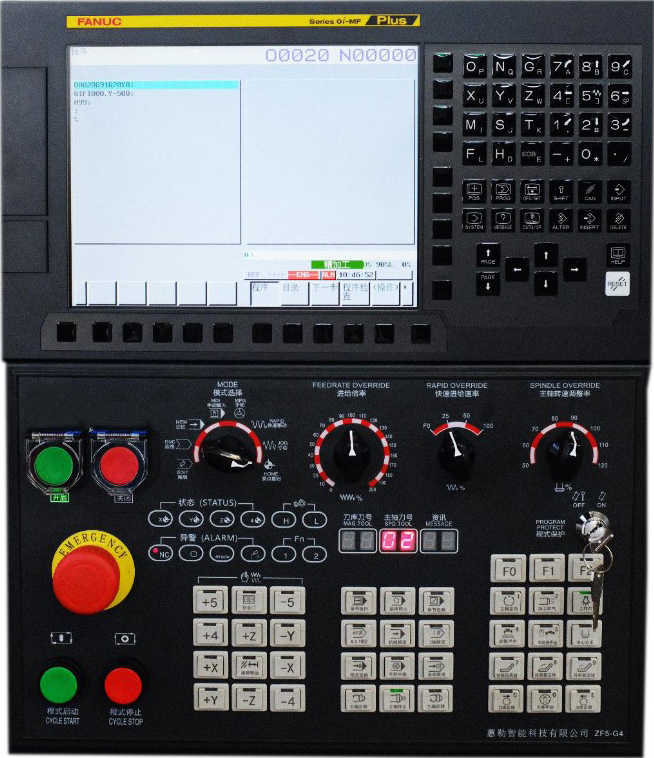

	Система ЧПУ FANUC 0i-MF Plus На станке устанавливается обновлённая система ЧПУ FANUC 0i-MF Plus, LCD монитор 10,4 дюймов. В версии Plus расширен функционал:
	Функция Manual Guide 0I Предназначена для повышения производительности за счёт сокращения суммарного времени на обработку чертежей перед началом изготовления и может использоваться как для простых, так и для сложных технологических процессов. Для программирования циклов машинной обработки, включая циклы вращения, фрезеровки, сверления и измерения, можно использовать подсказки или диалоговый режим, а также с легкостью осуществлять программирование деталей и симуляцию непосредственно на мониторе панели управления.

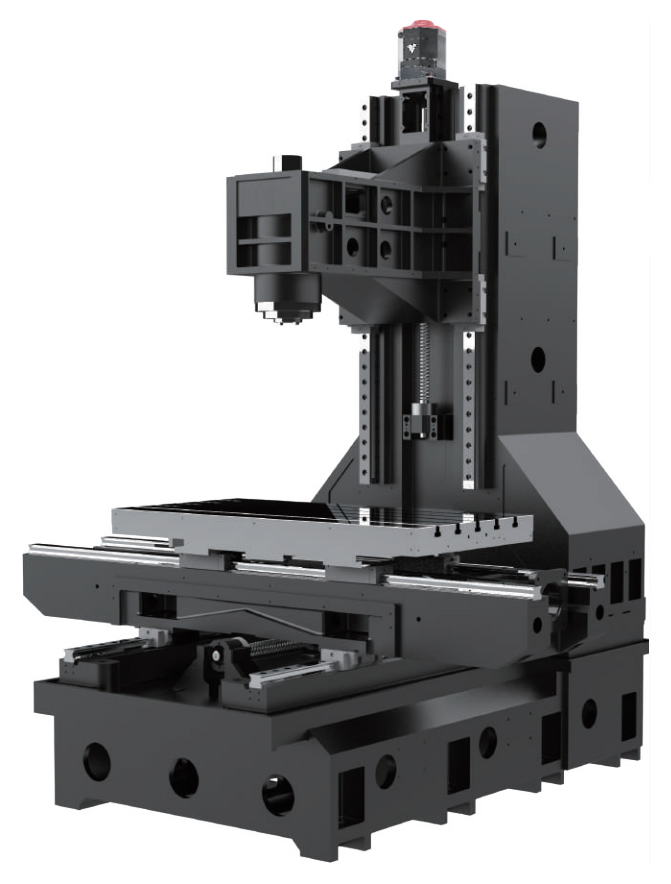

	Станина Основной несущий узел станка, который служит для монтажа основных компонентов и узлов. Основание, колонна и шпиндельный узел, спроектированы при помощи компьютерных моделей методом конечных элементов (FEM). Компоненты станины отлиты из модифицированного чугуна с применением дополнительных рёбер жёсткости как внутри, так и на внешней части конструкции. Конструкция станка гарантирует высокую стабильность и жесткость, что делает возможным проведение тяжелой обработки всех видов материалов.

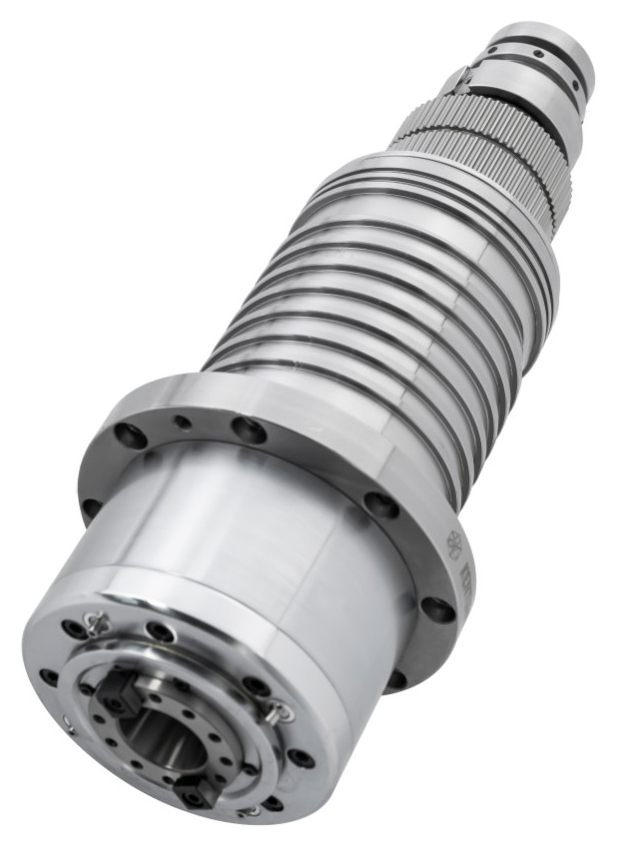

	Шпиндель KENTURN, Тайвань В базовой комплектации установлен шпиндель производителя KENTURN (Тайвань). Шпиндели максимально сбалансированы и обладают высокой статической и динамической жесткостью, с ременным типом привода (стандарт)BT40, 10 000 об/мин. Все шпиндели в торце оснащены форсунками подачи СОЖ в зону резания для интенсивной обработки. Шпиндели фирмы KENTURN используются на мировом брендовом оборудовании для производства компонентов автомобильной, аэрокосмической и др. отраслях промышленности.

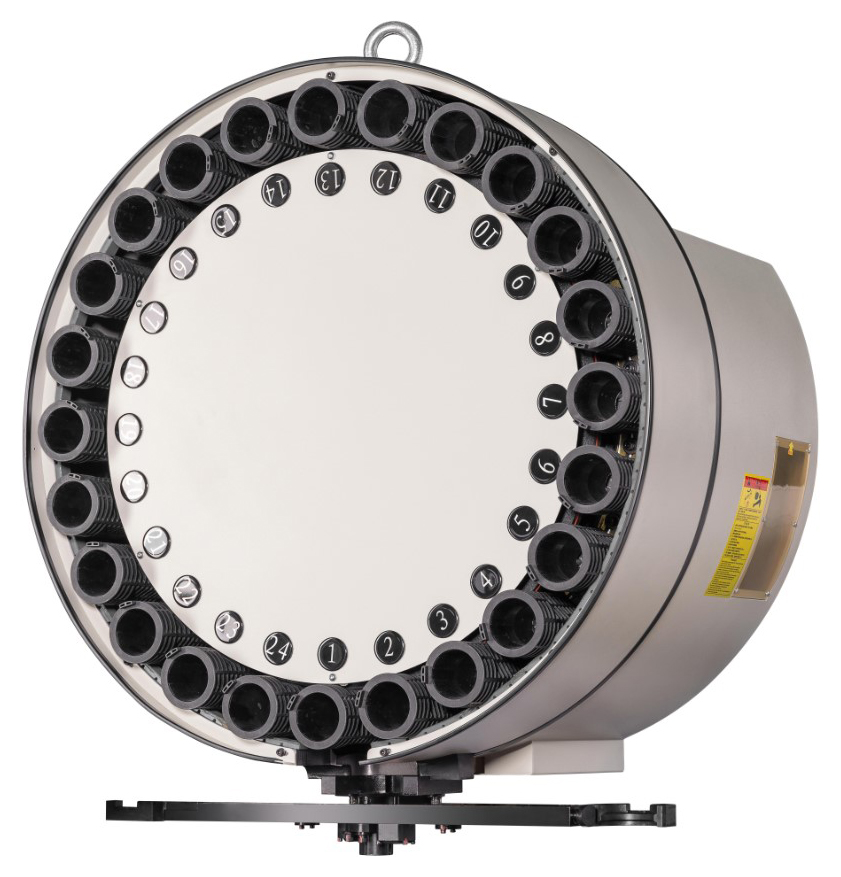

	Инструментальный магазин Станок оснащен системой автоматической смены инструмента (АСИ) манипуляторного типа на 24 позиции. Диск магазина приводится в движение роликовым механизмом, что обеспечивает точность позиционирования и долгий срок службы. Система АСИ бокового типа крепления предотвращает попадание СОЖ в гнездо под инструмент. Высокоскоростная система АСИ с манипулятором и произвольным порядком расположения инструмента обеспечивает более быструю смену инструмента по сравнению с системой без механической руки.

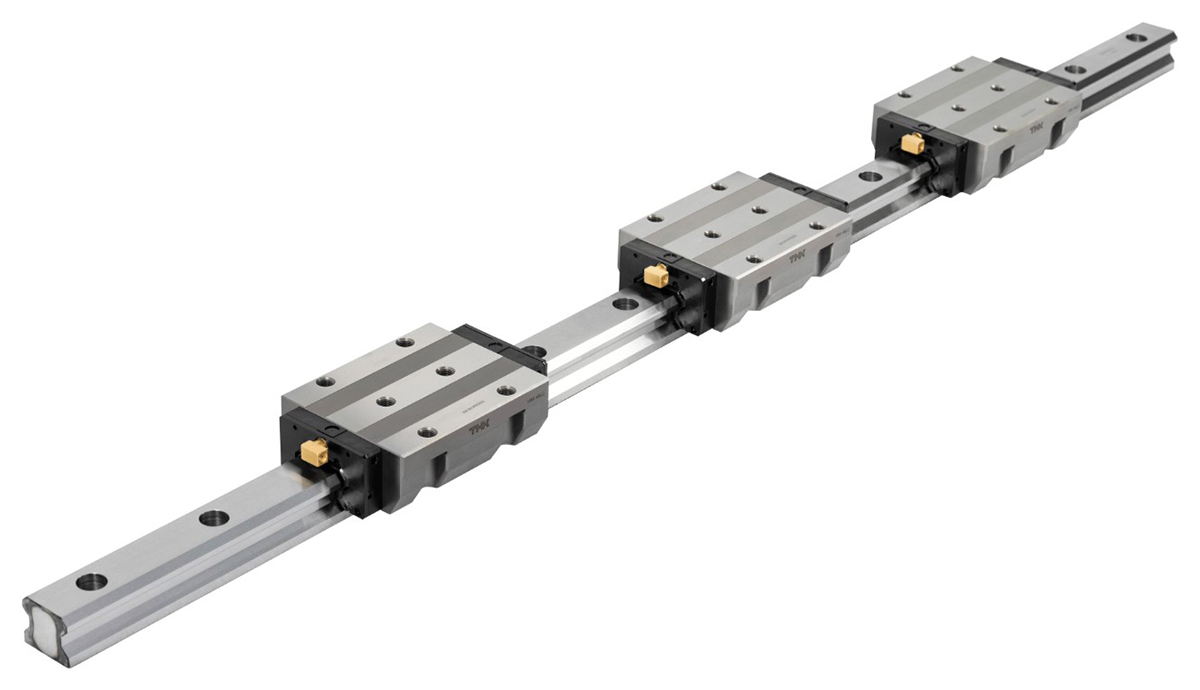

	Направляющие перемещений На станках серии MC перемещения по осям X, Y, Z осуществляются по роликовым направляющим фирмы THK (Япония). За счет использования линейных направляющих достигается высокая жесткость и грузоподъемность, быстрый динамический отклик, низкий коэффициент трения.

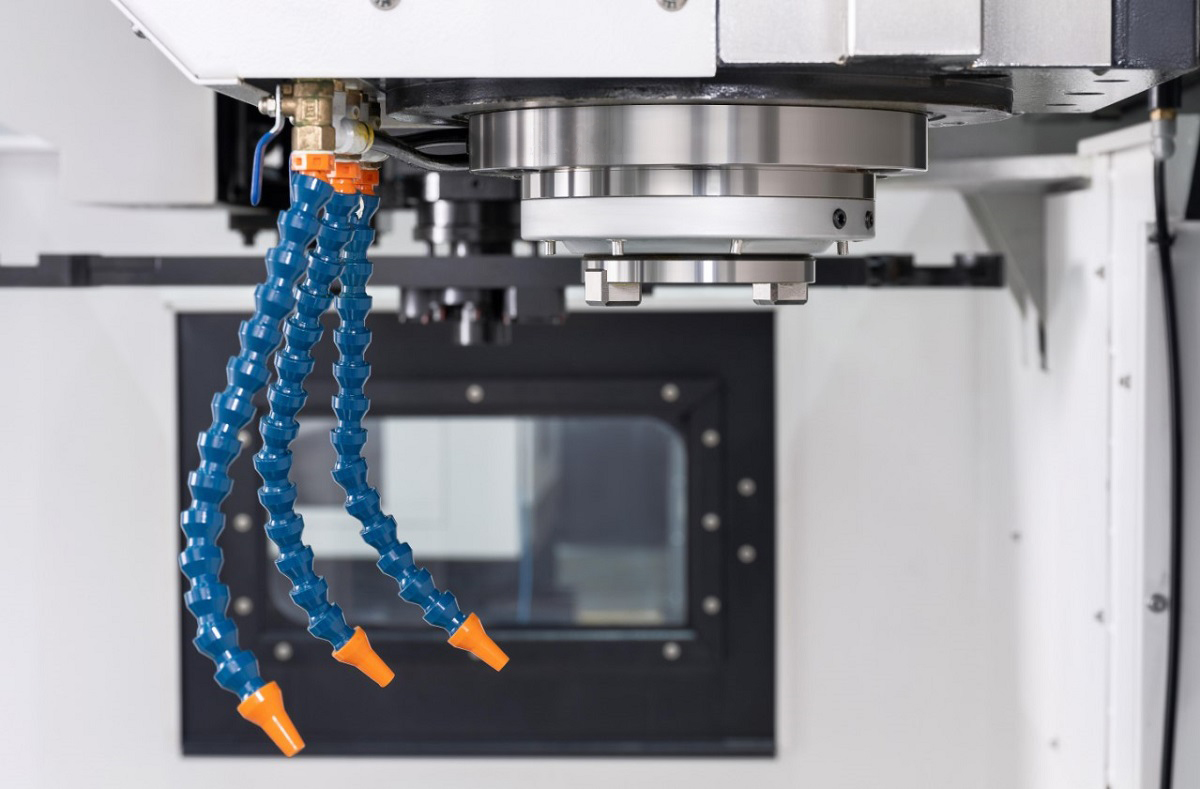

	Система подачи СОЖ В базовой комплектации все модели серии MC оснащены станцией подачи СОЖ. Система подачи СОЖ позволяет повысить качество обработки, увеличить глубину резания, повысить скорость подачи и продлить срок службы инструмента. Лучшая обработка поверхности получается за счет интенсивной очистки от стружки, уменьшения деформационного упрочнения на стенках обрабатываемых отверстий.

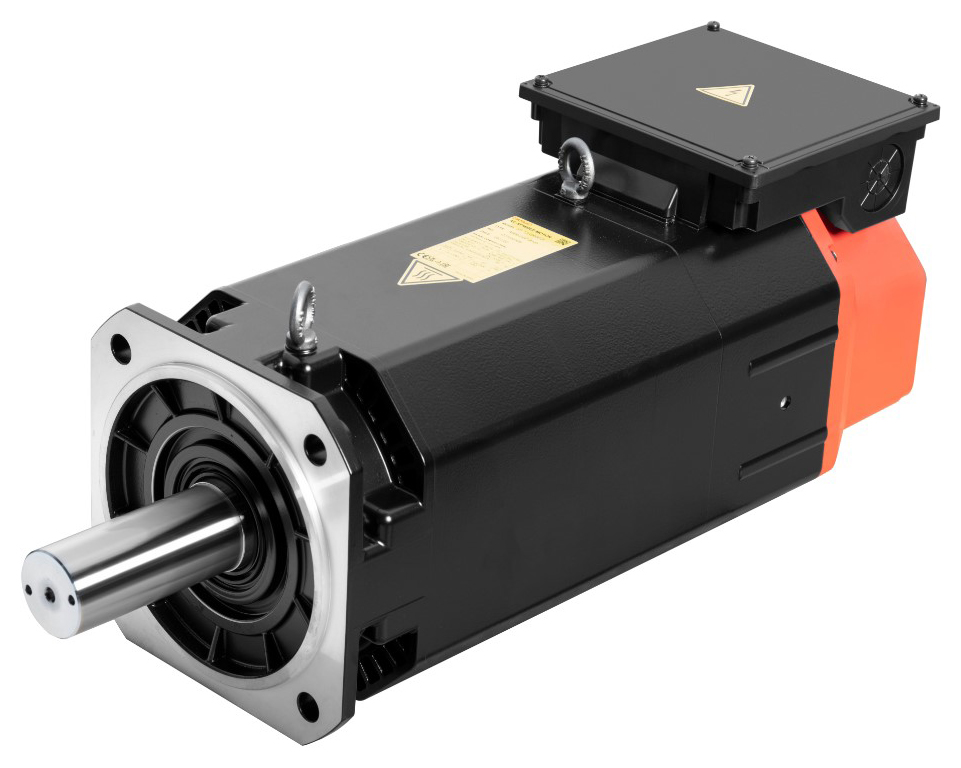

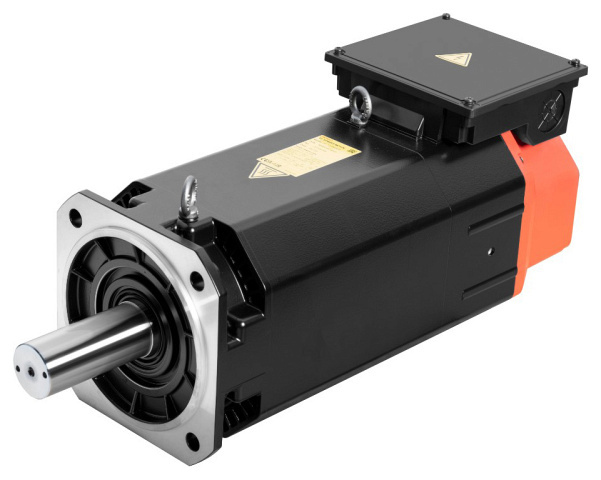

	Основные двигатели FANUC В базовой комплектации на станках применяютсяшпиндельные моторы FANUC, обеспечивающий высокую мощность, крутящий момент и отличную производительность. Характеризуются высоким КПД и низким тепловыделением, классом защиты IP40. По осям установленысервопривода FANUC- двигатели с высоким соотношением эффективности и энергопотребления. Характеризуются быстрым ускорением, плавным вращением, степенью защиты IP65.
	Кабинетная защита Полностью закрытая зона обработки, в том числе верхняя защита корпуса, предотвращает разбрызгиваение охлаждающей жидкости подающейся в зону резания под высоким давлением, так и попадание нежелательных предметов сверху в рабочую зону. Полностью закрытая кабинетная защита значительно снижает уровень шумности при работе оборудования на максимальных оборотах, что блогоприятно сказывается на общей атмосфере производства.

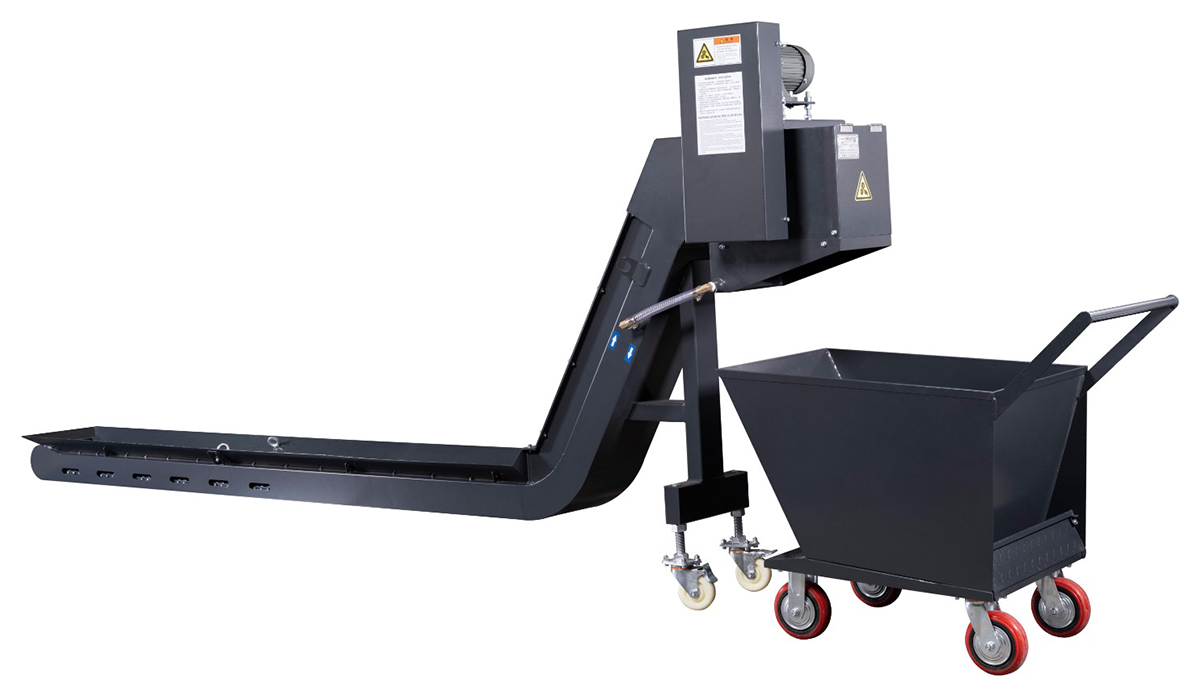

	Конвейер удаления стружки Для удаления отработанной стружки из зоны резания используется автоматически ленточный конвейер. Конвейер включается через M-код или напрямую от пульта управления. С помощью настроек устанавливается интервал и продолжительность работы конвейера для автоматического цикла работы. В комплекте поставляется тележка (корзина) для сбора стружки.

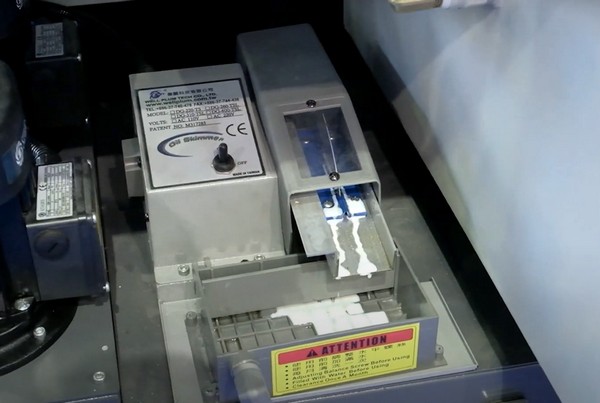

	Маслоотделитель (сепаратор СОЖ) Предназначен для удаления масляных загрязнений из охлаждающей жидкости. Очищенная СОЖ попадает обратно в систему циркуляции для дальнейшего использования. Существенно экономит и продлевает срок службы охлаждающей жидкости в системе.

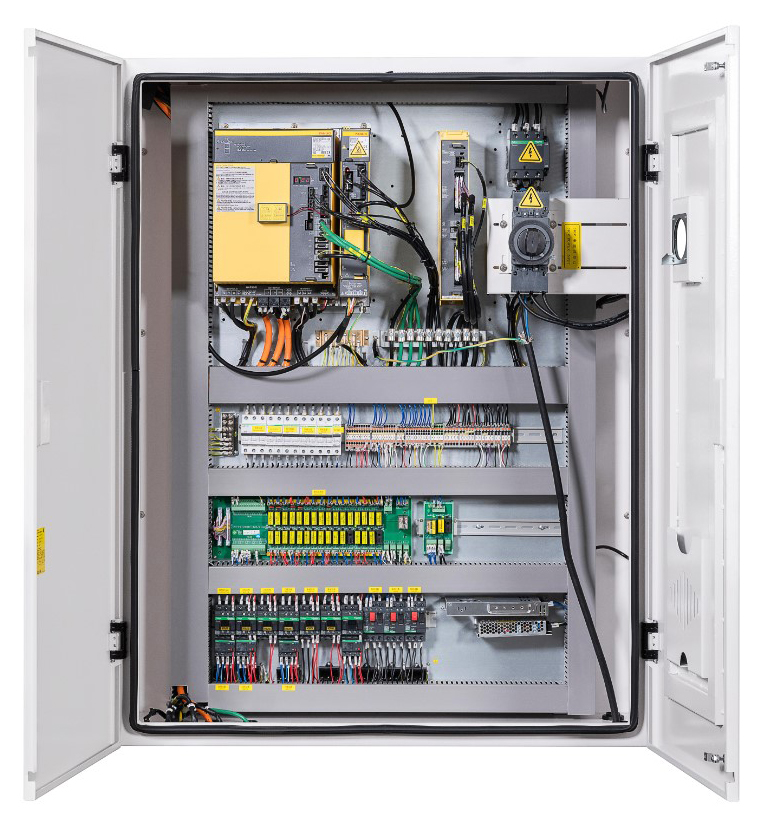

	Электрошкаф Электрошкаф полностью соответствует нормам СЕ, что указывает на соответствие продукции всем необходимым требованиям законодательства Европейского Союза. Основные компоненты установленной электроники принадлежат компаниям Schneider и Fanuc.

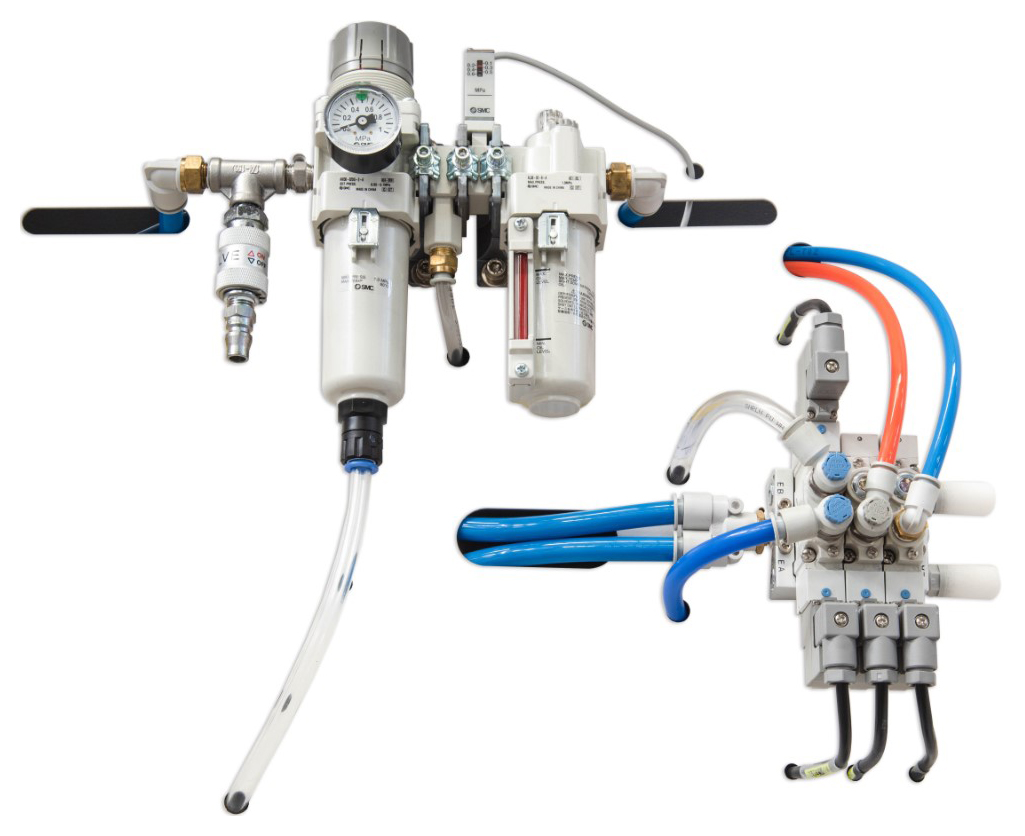

	Пневматический узел На станках установлен пневматический узел, который отвечает за разжим, зажим и подготовку шпинделя к смене инструмента. При перепаде давления имеющийся ресивер позволит безопасно произвес SPECTR MC1260ти смену инструмента без создания аварийной ситуации.

Комплектация

Стандартная

Дополнительная

• РАДИО Комплект (радиосигнал) - Радиосистема Интеграл РC-3:
• Оптический комплект (оптический сигнал) - Оптическая система ИНТЕГРАЛ ОC-3:
• Комплект для стойки H-CNC ИНТЕГРАЛ КДИ-5 + ИНТЕГРАЛ ОС-4 H-CNC (BT40/BT50) - Оптическая система ИНТЕГРАЛ ОС-1 (кабельный датчик измерения инструмента + оптический датчик измерения детали):

Технические характеристики

Характеристика	Значение
ЦЕНА	5 817 759 ₽
Установка 4-ой оси	есть
Конус шпинделя	BT40
Частота вращения шпинделя, об/мин	10 000
Расстояние от центра шпинделя до колонны, мм	650
Расстояние от торца шпинделя до поверхности рабочего стола, мм	120 - 720
Мощность двигателя шпинделя, кВт	11 / 15
Крутящий момент, Нм	70 / 118
Тип привода шпинделя	Ремень
Система ЧПУ	Fanuc
Модель	Fanuc 0i-MF Plus
Размер стола, мм	1200 x 600
T-образные пазы, мм	18 / 100 / 5
Макс. нагрузка на стол, кг	1000
Перемещение по оси X, мм	1100
Перемещение по оси Y, мм	600
Перемещение по оси Z, мм	600
Тип направляющих X / Y / Z	Качения
Быстрые перемещения X / Y / Z, м/мин	36 / 36 / 36
Скорость подачи X / Y / Z, мм/мин	10 000
Емкость магазина инструмента	24
Макс. вес инструмента, кг	8
Макс. длина инструмента, мм	300
Макс. диаметр инструмента (при полной загрузке ячеек), мм	80
Время смены инструмента, с	2,5 / 3
Точность позиционирования по осям X / Y / Z, мм	±0,005
Повторяемость X / Y / Z, мм	±0,003
Объем бака СОЖ, л	286
Требуемое давление воздуха, МПa	0,6 - 0,8

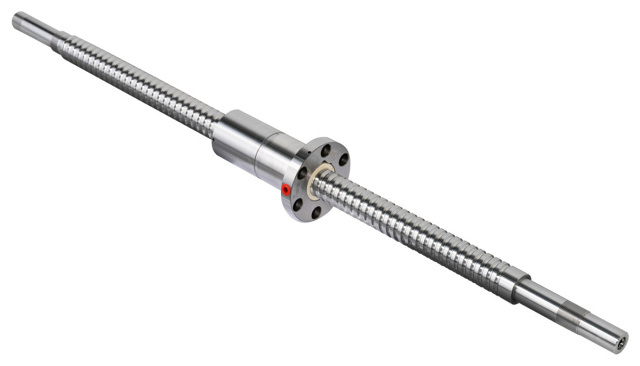

Диаметр ШВП, мм	40
Макс. диаметр инструмента (без инструмента в соседних позициях), мм	150
Потребление электроэнергии, кВA	30
Длина, мм	2900
Ширина, мм	2400
Высота, мм	3000
Вес, кг	6500
