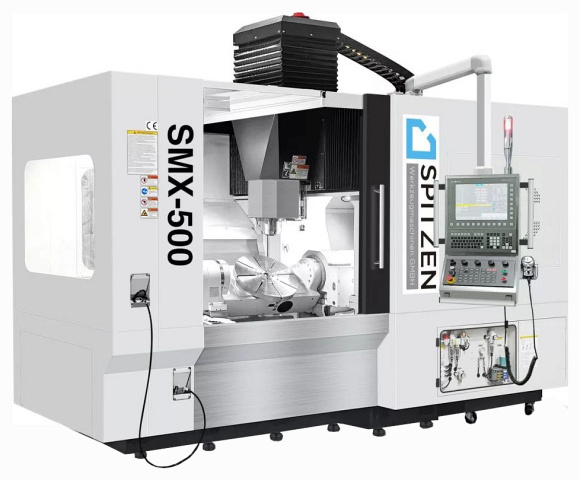

Фрезерный обрабатывающий центр SPITZEN SMX-500 (VU500)

Вертикальный 5-ти координатный обрабатывающий центр SMX-500 (VU500) представляет собой современный обрабатывающий станок с устройством автоматической смены инструмента и системой ЧПУ, одновременно контролирующей до 4-х осей.

Он подходит для обработки* различных плоскостей, отверстий и поверхностей сложной формы при среднесерийном производстве.

Деталь можно зажать один раз и автоматически и непрерывно выполнять операции:

• фрезерование;
• сверление;
• растачивание;
• развертывание и нарезание резьбы.

Обрабатывающие центры SMX-500 (VU500) разработаны для эффективной производительной обработки и широко применяются в областях:

• инструментальное производство;
• производство прецизионных деталей штампов и пресс-форм;
• авиационная промышленность;
• автомобильная промышленность;
• производство аэрокосмической продукции.

Обрабатывающие центры SMX-500 (VU500) - одно из идеальных решений в машиностроении, легкой промышленности, автомобилестроении, текстильном машиностроении и станкостроении.

Автомобильная промышленность

Машиностроение

Приборостроение

Авиационная промышленность

Двигателестроение

Изготовление пресс-форм и штампов высокого качества

Преимущества

• Подача СОЖ через шпиндель 20 бар
• Магазин инструмента на 40 позиций
• Линейки и шкалы обратной связи для осей X, Y, Z, A, C
• Интеллектуальная температурная компенсация шпинделя
• Комплектующие Япония, Германия, Франция, США

Конструктивные особенности

	Станина Жесткая литая конструкция станины с внутренним оребрением box-in-box. Композитные материалы для литья станины поставляются из Германии. Стоимость изготовления такой станины в среднем на 30% дороже аналогов. Каждый элемент после отливки проверяется на специализированном оборудовании для понимания реальных свойств материала. При проектировании используется FEM метод (метод конечных элементов).
	Колонны Широкая контактная поверхность колонн и станины увеличивает стабильность. Внутри станина имеет огромное количество ребер жесткости. Опора колонны расширяется к низу для обеспечения максимальной стабильности и отсутствия деформаций.
	Направляющие по оси Y Направляющие по оси Y разнесены по разным плоскостям для обеспечения высокой жесткости при обработке. Колонны и поперечная балка отлиты воедино, чтобы гарантировать хорошее поглощение вибраций, увеличить стабильность при высокоскоростном фрезеровании.
	Шпиндель На станках устанавливаются американские шпиндели SETCO, которая специализируется только на производстве шпинделей. Шпиндель с конусом HSK-A63 имеет максимальную частоту вращения 15 000 об/мин. Двигатель шпинделя напрямую соединен со шпинделем, что снижает вибрации и увеличивает точность и скорость реакции.Корпус шпинделя так же имеет внутреннее оребрение для увеличения жесткости и уменьшения массы. Шпиндель имеет компактный дизайн, но при этом высокую жесткость, что позволяет производить тяжелую обработку. Шесть кареток надежно удерживают узел и препятствуют изгибанию.
	ШВП Вращение ШВП обеспечивается сервомотором. Это обеспечивает высокую точность и гарантирует максимальную эффективность передачи крутящего момента и обеспечивает стабильность при длительной обработке.

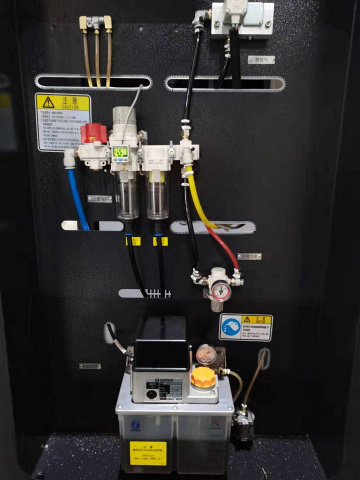

	Пневматическая система SMC Японская пневматическая система от компании SMC. Обеспечивает бесперебойную подачу и очистку воздуха, продлевает срок службы пневматических компонентов, имеет красивый внешний вид, проста в эксплуатации и обслуживании.
	Система кондиционирования масла HAOSCH Система кондиционирования масла от компании HAOSCH. Система обеспечивает поддержание постоянной температуры масла для охлаждения шпинделя. Минимизирует какие-либо изменения размеров шпинделя, увеличивает машинную точность и качество обработки. Датчик температуры зафиксирован на корпусе, что позволяет отслеживать реальную температуру масла.
	Воздушные трубки Воздушные трубки SMC (Япония) или LEGRIS (Франция). Трубки разного назначения имеют разные цвета, что удобно при обслуживании.
	Кожухи ходовых винтов и направляющих Кожухи ходовых винтов и направляющих. На столе применяются усиленные телескопические кожухи. Первая часть кожуха имеет бортик, что облегчает загрузку и очистку станка. На поперечной балке используются кожухи типа «гармошка» от японской компании NAJEC.
	Электронные компоненты Электронные компоненты Schneider, OMRON, IDEC, PHOENIX.
	Электрические кабинеты Электрические кабинеты низкого и высокого напряжения разделены между собой. Все сигнальные кабели отделены от кабелей высокого напряжения для обеспечения более стабильного сигнала. Кабинет высокого напряжения: контакторы, трансформатор, фильтр шпинделя, вырабатывают мощное электромагнитное поле во время работы. Чтобы избежать помех, эти компоненты изолированы от других систем.
	Кабели IGUS Кабеля IGUS, производства Германия. Соответствуют всем европейским стандартам, классифицированы по цветам: серые - контрольные, черные - силовые, оранжевые - сервоприводные.
	Магазин инструмента Магазин инструмента на 40 позиций расположен слева от стола и позволяет хранить инструмент длиной до 235 мм и массой до 8 кг.
