Гидравлическая гильотина FABTEC QC12Y 10x4000 с ЧПУ Е21S

Код товара: 100891

Под заказ

5.0 (голосов 333 / просмотров 500)

8 495 646 13 16

sales@dvt-spb.ru

Расчет доставки

Производитель: FABTEC

ПРЕИМУЩЕСТВА ПОКУПКИ СТАНКОВ FABTEC

Больше 500 единиц оборудования в наличии.
Склад в Московской области (Шереметьево)
Поможем с доставкой по РФ.
Отгрузка в день оплаты.

Описание
Отзывы
Доставка

Особенности

• Гидравлическая гильотина QC12Y - 10x4000 применяется для резки листового металла шириной до 4000 и толщиной до 10 мм;

• Станок имеет надёжную гидравлическую систему, которая позволяет работать в режиме непрерывного производства. Жёсткая конструкция станка и качественные комплектующие от мировых производителей (Bosch-Rexroth , SUMITOMO,Domestic, Panasonic);

• В данной гильотине применятся схема «с качающейся балкой» передачи усилия от гидроцилиндров на нож. Этот принцип - надежное решение для выполнения резов листов с узким диапазоном ширины;

• Шариковые опоры для удобного размещения и перемещения заготовок. Теневая подсветка линии реза для прецизионной резки. Защитные барьеры и решётки для безопасной работы;

• Управление с помощью контроллера ESTUN E21S повышает производительность и позволяет автоматизировать процесс работы.

Технические характеристики

Характеристика	Значение
Производитель	FABTEC
Код номенклатуры	36893
Страна-производитель	КНР
Рабочая длина, мм	4000
Толщина металла, мм	10
Количество ходов, шт/мин	8
Угол резки, °	1° 30' °
Настройка заднего упора, мм	20 – 600
Мощность двигателя, кВт	15
Длина, мм	4900
Ширина, мм	2100
Высота, мм	2000
Вес FABTEC QC12Y 10x4000, кг	10000

Комплектация

Стандартная комплектация:

Управление ESTUN E21S
Рабочий стол с шариками
Передние поддерживающие опоры (мин. 3 шт.) L=800
Привод заднего упора электро-механический
Управление задним упором с электроприводом, точность позиционирования упора ± 0.1 мм
Дистанционная педаль управления
Набор режущего инструмента (верхний и нижний)
Комплект инструмента для наладки гильотины
Руководство по эксплуатации на русском языке

Контроллер ESTUN E21S

Контроль перемещения заднего упора
Контроль количества циклов
Контроль конечного положения
Возвращение в исходное положение
Автоматический поиск начальной точки
Сохранение и восстановление параметров
Быстрая индексация позиции
Память на 40 программ по 25 шагов в каждой
Защита от внезапного выключения питания

Конструкция гидравлической гильотины QC12Y

Масляный бак и гидравлический блок Подсветка Поворотная балка Панель управления Главный цилиндр Быстрое возвращение цилиндра Защитный барьер Редуктор заднего упора Зев Задний упор
Верхний нож Нижний нож Рабочий стол

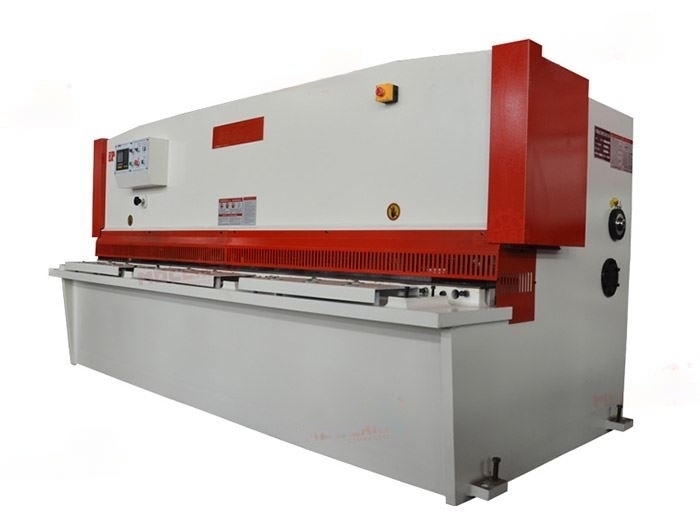

Вид гильотины QC12Y
