Гидравлический листогибочный пресс SMD PBC-50/1300

Прессы серии PBC, оснащенные современными электронными и гидравлическими устройствами, обеспечивают высокоточную и скоростную гибку листового металла. Прессы являются базовыми для создания высокомеханизированных и автоматизированных участков обработки листового металла с высоким качеством продукции,хорошей производительностью*и удобством в работе. Автоматическая регулировка усилия, осуществляется с учетом обрабатываемого материала и используемого инструмента, а автоматическая регулировка хода, программируемая рабочая скорость и автоматический расчет развертки изделия по длине в совокупности с автоматически программируемым порядком гибов, позволяют быстро получать качественное изделие. Гидравлические листогибочные прессы применяются для изготовления различных деталей практически во всех отраслях машиностроения. В автомобильной промышленности с помощью листогиба изготавливают различные детали кузова любых форм и размеров. Листогиб применяется для производства различных корпусов и кожухов для многих видов оборудования. Даже корпус привычного нам системного блока компьютера - это результат работы гибочного пресса, не говоря уже о множестве незаметных на первый взгляд вещей, таких как стальные ванны (чугунные изготовляются в процессе литья), различная металлическая кухонная (и не только) посуда, корпуса многих видов светильников и многое многое другое. * Рабочая скорость достигает 20 мм/с (до 72 м/ч) Область применения На каждом шагу нам встречается вещь, в производстве которой принимал участие гидравлический листогибочный пресс Бытовая техника и товары Пищевое производство и общепит Автомобильная и железнодорожная промышленность Авиационная промышленность Машиностроение

Область применения

Гидравлические листогибочные прессы применяются для изготовления различных деталей практически во всех отраслях машиностроения. В автомобильной промышленности с помощью листогиба изготавливают различные детали кузова любых форм и размеров. Листогиб применяется для производства различных корпусов и кожухов для многих видов оборудования. На каждом шагу нам встречается вещь, в производстве которой принимал участие гидравлический листогибочный пресс Даже корпус привычного нам системного блока компьютера - это результат работы гибочного пресса, не говоря уже о множестве незаметных на первый взгляд вещей, таких как стальные ванны (чугунные изготовляются в процессе литья), различная металлическая кухонная (и не только) посуда, корпуса многих видов светильников и многое многое другое. Бытовая техника и товары Пищевое производство и общепит Автомобильная и железнодорожная промышленность Авиационная промышленность Машиностроение

Схемы обработки

Гибка металла

Конструктивные особенности

	Cтанина Изготовлена из высококачественной стали, снятие напряжений происходит в электропечи, что обеспечивает высокую жесткость и долговечность.
	Прессы Оснащаются современными системами ЧПУ от всемирно извес SMD PBC-50/1300тных компаний:Delem (Нидерланды), Cybelec (Швейцария), ESA (Италия).
	Система компенсации прогиба Система компенсации прогиба верхней траверсы стола (бомбирование) фирмыWILA (Нидерланды).
	Системы ЧПУ NCY64 (ESA640S) (Италия) 2D-графика, 15” сенсорный дисплей, поддержка 6-ти осей, программное обеспечение симуляции процесса гибки. Полная визуализация установленного инструмента, Высоко эффективные алгоритмы управления и оптимизации машинного цикла - сводят к минимуму время наладки. Это позволяет использовать пресса: легче, более эффективно и более универсально, чем когда-либо.

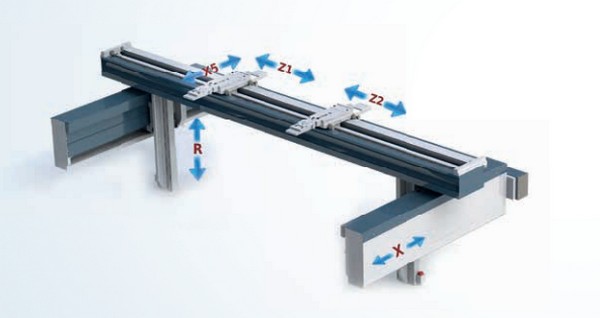

	4 оси заднего упора X, R, Z1, Z2 управляемые от ЧПУ, перемещение происходит по линейным направляющим за счет серводвигателей переменного тока, посредствам ШВП. Обеспечивает точное позиционирование заготовки и возможность гибки сложных деталей.

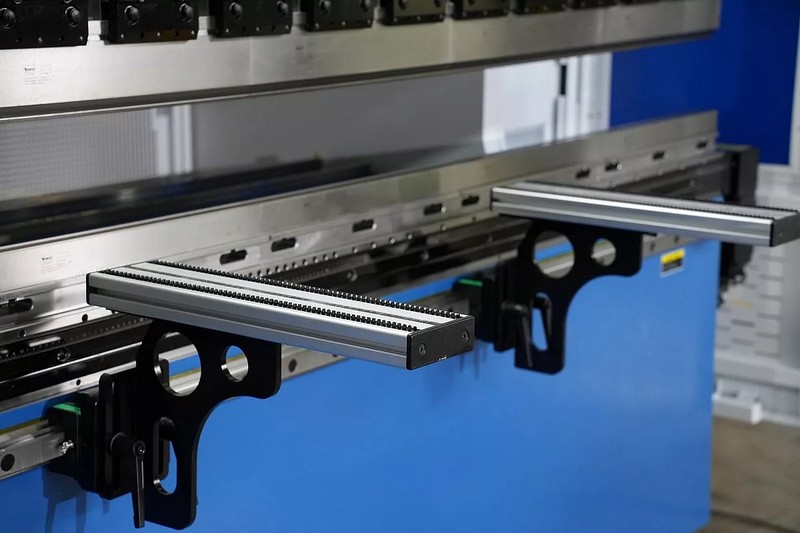

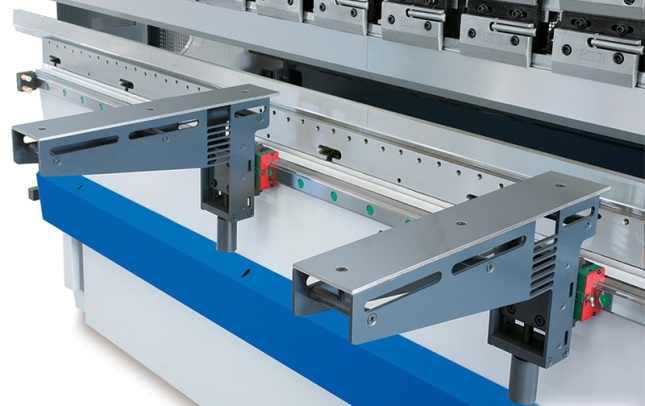

	Передние опоры Перемещаются по линейной направляющей и имеют линейки и упоры для контроля длины гиба при работе без заднего упора.

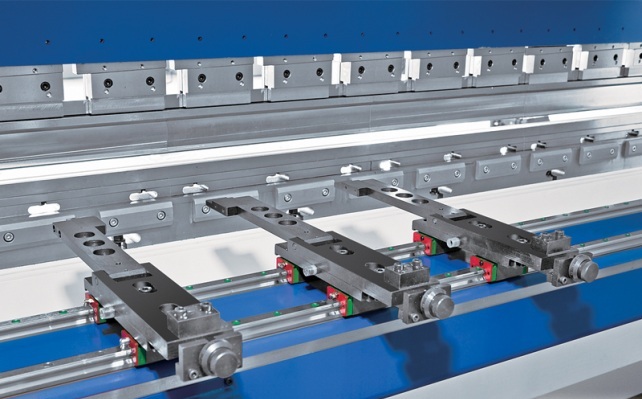

	Палец заднего упора Имеет складную конструкцию, что предотвращает заклинивание и соударение заготовки при гибе.

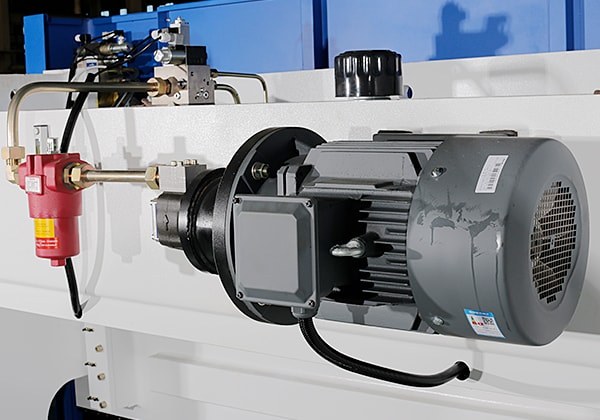

	Сервомотор Привода гидравлического насоса, в купе с новой конструкцией гидравлических клапанов обеспечивают до 40% экономии энергии. Скорость холостых перемещений гибочной траверсы возрастает до 200 мм/с, рабочая скорость достигает 20 мм/с. Также такая конструкция гидравлической системы обеспечивает оптимальную температура масла, что положительно сказывается на стабильности показателей пресса и продлевает срок службы масла.

Комплектация

	ЧПУ NCY64 (ESA640S) (Италия)
	Гидравлическая система: Hoerbiger (Германия) Полное управление с ЧПУ всеми электро-гидравлическими системами,включая блок клапанов давления, блок клапанов синхронизации, блок клапанов подачи, масляной насос SUMITOMO (Япония).
	Электронно - оптические линейки положения ползуна Givi Misure (Германия) С точностью до 0,01 мм (ось Y1 + Y2).
	Задний упор имеет автоматическое перемещение по осям X и R X - 500 мм, скорость 400 мм/секR - 200 мм скорость 60 мм/сек Перемещение выполняется с помощью ШВП по линейным направляющим от привода серводвигателя. Три упора можно вручную отвести влево или вправо вдоль по направляющим.

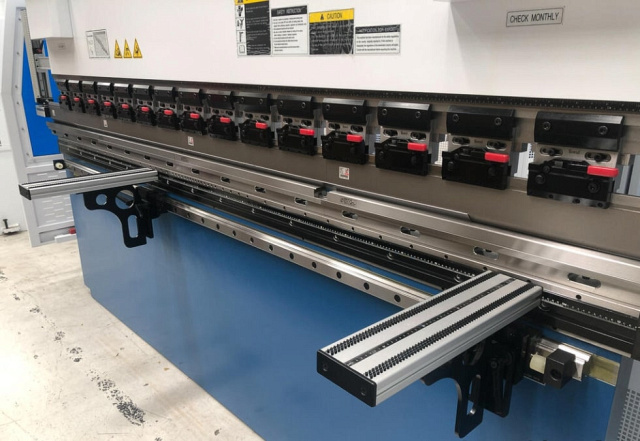

	Две передние поддерживающие опоры С перемещением по линейным направляющим.
	Многоручейковая матрица с пуансоном На всю длину пресса.
	Автоматическая, управляемая ЧПУ, гидравлическая система компенсации прогиба Автоматическая, управляемая ЧПУ, гидравлическая система компенсации прогиба.

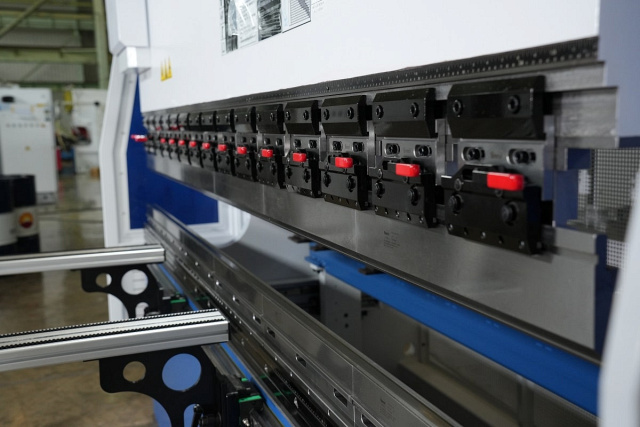

	Зажимы для быстрой смены пуансонов с системой крепления AMADA-PROMECAM.

	Система ЧПУ Delem DA66T (Нидерланды)
	Различные конфигурации заднего упора X, R, Z1, Z2. X, X1, R, Z1, Z2. X1, X2, R1, R2, Z1, Z2.

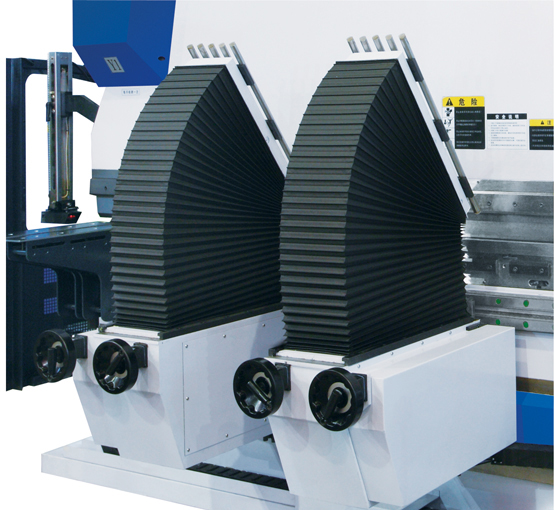

	Синхронизированные, управляемые ЧПУ передние поддерживающие опоры Синхронизированные, управляемые ЧПУ передние поддерживающие опоры

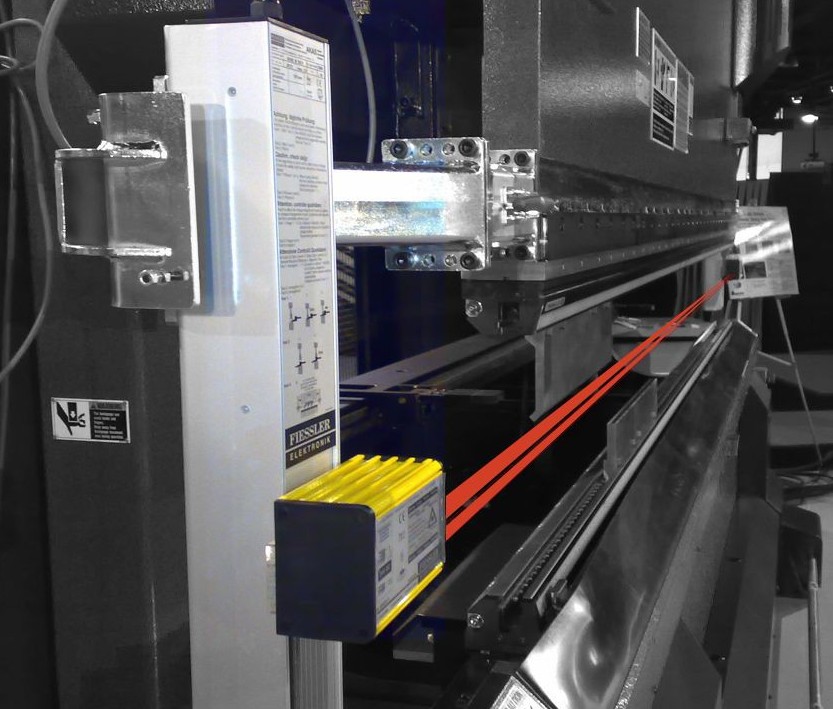

	Лазерная система защиты рук оператора Лазерная система защиты рук оператора

Технические характеристики

Характеристика	Значение
ЦЕНА	2 065 550 ₽
Система ЧПУ	Delem / Cybelec / ESA
Усилие, кН	500
Рабочая длина, мм	1300
Расстояние между колоннами, мм	1120
Ход траверсы, мм	150
Раскрытие, мм	460
Количество управляемых осей, шт.	4 - 16
Глубина зева, мм	250
Ход заднего упора (X ось), мм	500
Скорость перемещения упоров по оси Х, мм/с	400
Мощность двигателя, кВт	7,5
Объем масла, л	140
Подвода, мм/с	160
Рабочая, мм/с	15,5
Возврата, мм/с	200
Длина, мм	2000
Ширина, мм	1500
Высота, мм	2350
Вес, кг	3200
