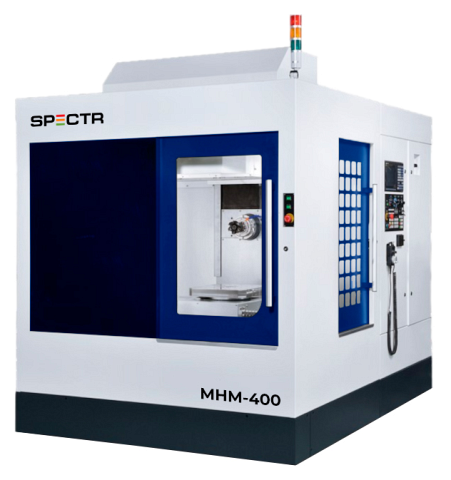

Горизонтально-фрезерный центр SPECTR MHM-400

Станки предназначены для точной и высокопродуктивной обработки:коробчатых и плоских деталей из стали, серого чугуна и различных сплавов;для обработки форм, штампов и серийного производства деталей с использованием системы смены паллет.Работа в автоматическом цикле обеспечена за счетавтоматической смены инструментаиз инструментального магазина.Дополнительная оснастка станка дает возможность применения высокопроизводительных инструментов сцентровым подводом охлаждающей жидкости.Поворотный стол, управляемый системой ЧПУ (ось «B»), дает возможность обработки деталей с нескольких сторон или позволяет повысить производительность благодаря использованию большего числа зажимных приспособлений.Область примененияФрезерные центры серии MHM широко используются в инструментальном производстве, производстве деталей штампов и пресс-форм, в авиационной и автомобильной и многих других отраслях промышленности.Инструментальное производствоИзготовление пресс-форм и штампов высокого качестваАвтомобильная промышленностьАвиационная промышленностьПриборостроениеОбласть применения Работа в автоматическом цикле обеспечена за счетавтоматической смены инструментаиз инструментального магазина. Дополнительная оснастка станка дает возможность применения высокопроизводительных инструментов сцентровым подводом охлаждающей жидкости. Поворотный стол, управляемый системой ЧПУ (ось «B»), дает возможность обработки деталей с нескольких сторон или позволяет повысить производительность благодаря использованию большего числа зажимных приспособлений. Фрезерные центры серии MHM широко используются в инструментальном производстве, производстве деталей штампов и пресс-форм, в авиационной и автомобильной и многих других отраслях промышленности. Область применения Инструментальное производство Изготовление пресс-форм и штампов высокого качества Автомобильная промышленность Авиационная промышленность Приборостроение

Область применения

Фрезерные центры серии MHM широко используются в инструментальном производстве, производстве деталей штампов и пресс-форм, в авиационной и автомобильной и многих других отраслях промышленности. Инструментальное производство Изготовление пресс-форм и штампов высокого качества Автомобильная промышленность Авиационная промышленность Приборостроение

Схемы обработки

	Фрезерование канавок и пазов
	Фрезерование уступов
	Фрезерование канавок и пазов дисковой фрезой
	Торцевое фрезерование
	Фрезерование уступов
	Фрезерование уступов
	Фрезерование отверстий и карманов (расфрезеровывание отверстия)
	Фрезерование шпоночного паза
	Фрезерование Т-образного паза

Конструктивные особенности

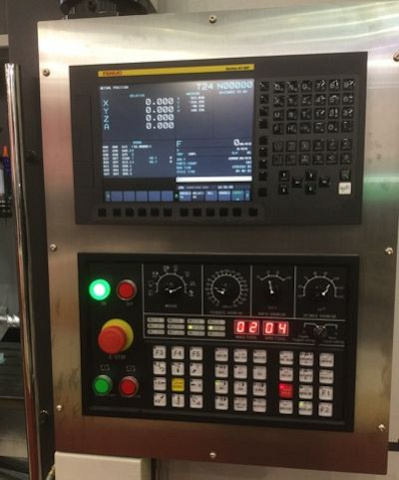

	Система ЧПУ В базовой комплектации устанавливается обновлённая система ЧПУ FANUC 0i-MF (5) Plus, LCD монитор 10,4 дюймов. В версии Plus расширен функционал:
	Станина Станина станка имеет А – образную форму и представляет собой жесткую литую конструкцию. Расчёт методом конечных элементов призван оптимизировать жесткость станка, данная процедура позволяет станине поглощать вибрации и быть устойчивой к искажениям. Качественная литая станина обеспечивает высокое качество обработки на протяжении всего срока эксплуатации. Фиксированные расстояния по осям Y и Z дают более качественную деталь на выходе. Перемещение по оси Y. Отличительной особенностью является большое расстояние между направляющими. Особенно по осям X / Y, данный показатель сильно усиливает устойчивость станины.
	Шпиндель Шпиндель расположен в центре колонны, что обеспечивает оптимальную симметрию и соотношение нагрузок по всем осям.

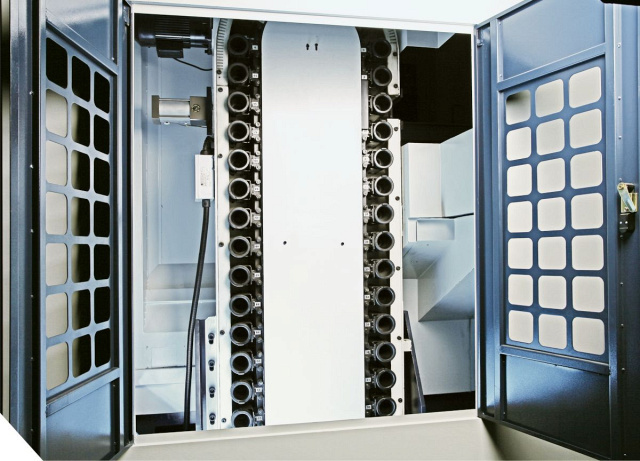

	Инструментальный магазин Станок оснащен системой автоматической смены инструмента манипуляторного типа. Это позволяет сократить вспомогательное время на смену инструмента при обработке сложных изделий, для изготовления которых требуется от 20 и более различных инструментов. Время смены инструмента 9 секунд: специально разработанный зажимной механизм позволяет удерживать вес SPECTR MHM-400 инструмента до 18 кг. Специальная конструкция магазина инструмента обеспечивает точное позиционирование при его смене. Гидропривод смены инструмента – рука наряду с использованием линейной направляющей движения обеспечивает жесткость конструкции. Кратчайший выбор маршрута инструмента значительно экономит время в позиционировании инструмента.

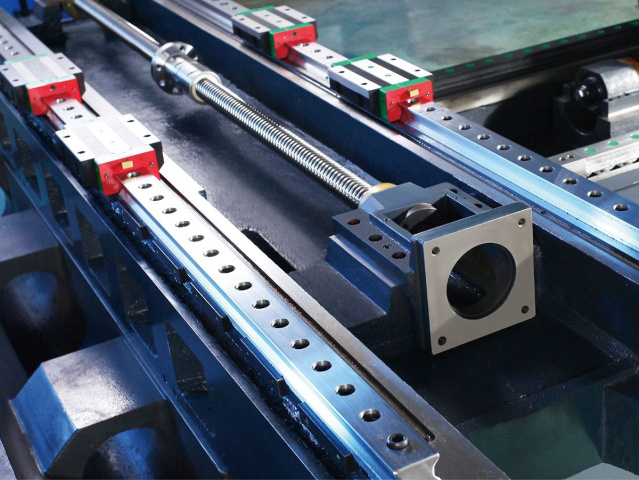

	Направляющие перемещений Оси X, Y и Z перемещаются на высокоточных ШВП, которые работают напрямую от двигателя. Для того чтобы обеспечить оптимальную жесткость и точность подач инженеры компании SPECTR используют в своих ШВП высокоточные радиально-упорные шариковые подшипники с предварительным натягом. Ось Z установлена на 4-х рядных роликовых линейных направляющих, которые имеют высокую нагрузочную способность и в тоже время обладают низким коэффициентом трения, что приводит к точной, быстрой и плавной подаче. За счет использования линейных направляющих достигается высокая жесткость и грузоподъемность, быстрый динамический отклик, низкий коэффициент трения (0,003 ~ 0,005).
	Лазерная калибровка Роликоподшипниковые направляющие по 3 осям проверяются при помощи лазерной калибровки. Зазоры в каждом проверенном шаге автоматически компенсируются в системе ЧПУ, в связи с чем повышается максимальное позиционирование, а также точность повторяемости станка.
	Тест Ball Bar Компания SPECTR серьезно относится к качеству своих станков, поэтому тест «Ball Bar» является неотъемлемой частью проверки. Целью теста является получение хороших результатов по показателям округлости, прямолинейности, биения, параллельности и перпендикулярности.
	Рабочий стол Рабочий стол является неотъемлемой частью станины и определяет жёсткость конструкции станка. Поскольку заготовка опирается на рабочий стол, его плоскость является важнейшим элементом в координатной системе обработки и любые деформации стола недопустимы. Для исключения любого рода деформаций поверхности столов на всех станках MHM термически обрабатывются (закаливаются) и после этого имеет показатели твёрдости 52 HRC по Роквеллу. Это обеспечивает точность обработки на весь период эксплуатации оборудования. В предлагаемом станке используется поворотный стол и механизмы смены паллет, производства DETRON (Тайвань)
	Основные двигатели FANUC В базовой комплектации на станках MHM применяются шпиндельные моторы FANUC серии βiI-B, обеспечивающий высокую мощность, крутящий момент и отличную производительность. Характеризуются высоким КПД и низким тепловыделением, классом защиты IP40. По осям установлены серворивода FANUC Beta i - двигатели с высоким соотношением эффективности и энергопотребления. Характеризуются быстрым ускорением, плавным вращением, степенью защиты IP65 Для достижения максимального результата, обрабатывающие центры MHM оснащаются двигателями низкой инерции, что позволяет достичь высокого крутящего момента при низких оборотах. В тоже время ускорение/замедление процесса нарезания резьбы сокращается до минимума.
	Конвейер удаления стружки Транспортер для удаления стружки ленточного типа с тележкой. Эффективно удаляет стружку из зоны резания и позволяет работать на станке без остановок на обслуживание. С конвейером поставляется корзина для сбора стружки.

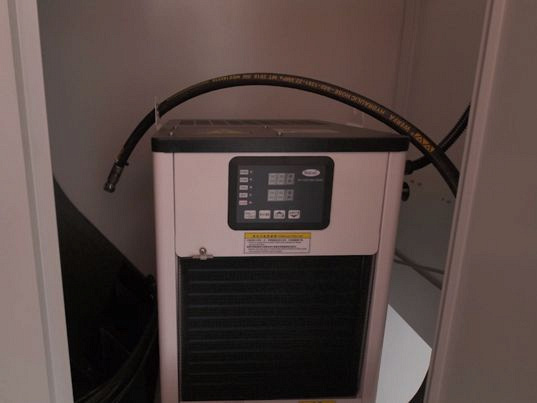

	Масляное охлаждение шпинделя Шпиндель – один их главных узлов, от эффективности работы которого напрямую зависит качество и точность обработки. Именно поэтому на всех станках серии MHM установлено масляное охлаждение шпинделя. Основные преимущества:

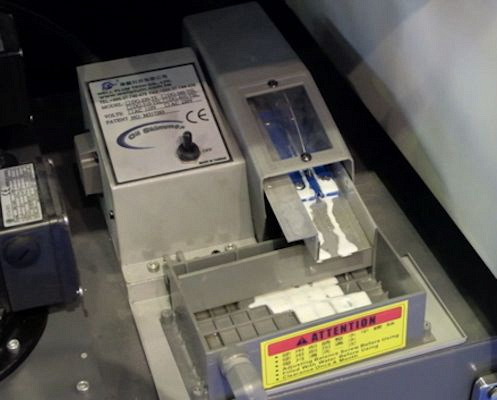

	Маслоотделитель (сепаратор СОЖ) Маслоотделитель (сепаратор СОЖ) дискового типа предназначен для удаления масляных загрязнений из охлаждающей жидкости. Диск из нержавеющей стали со специальным покрытием (для налипания масла) вращаясь захватывает масляную пленку с поверхности СОЖ, которая затем удаляется. Очищенная СОЖ попадает обратно в систему циркуляции для дальнейшего использования. Маслоотделитель существенно экономит и продлевает срок службы охлаждающей жидкости в системе.

Технические характеристики

Характеристика	Значение
Точность позиционирования, мм	По запросу
Повторяемость, мм	По запросу
Точность индексации поворотного стола, с	По запросу
По оси X, мм	600
По оси Y, мм	500
По оси Z, мм	500
Расстояние от центра шпинделя до поверхности стола, мм	0 - 500
Расстояние от центра стола до поверхности шпинделя, мм	100 - 600
Тип направляющих	Качения
Быстрые перемещения X / Y / Z, м/мин	48 / 48 / 48
Скорость подачи (X/Y/Z), мм/мин	10 000
Ширина роликовых направляющих по осям X/Y/Z, мм	45 / 45 / 45
Диаметр ШВП, мм	50
Диаметр инструмента (макс.), мм	125
Длина инструмента (макс.), мм	300
Время смены инструмента, сек.	3
Вес инструмента (макс.), кг	7
Кол-во инструмента магазина, шт	24
Давление воздуха, кг/см2	6
Максимальный диаметр инструмента при пустых соседних гнездах, мм	По запросу
Частота вращения, об/мин	12000
Шпиндель	KENTURN
Конус	BBT-40
Мощность двигателя шпинделя (пост. / 30 мин), кВт	11 / 15
Макс. крутящий момент шпинделя, Нм	По запросу
Тип привода шпинделя	По запросу
Мощность серво-двигателей по осям X / Y / Z, кВт	По запросу
Мощность помпы СОЖ, кВт	По запросу
Система ЧПУ	Fanuc
Размер стола, мм	400 x 400
Макс. размер детали, мм	500 x 500
Макс. нагрузка, кг	350
Мощность мотора поворота стола, кВт	1
Размер Т-образного паза, мм	М 12 х 1,75
Потребляемая мощность, кВт	25
Расход воздуха, Mpa’ л/ мин	0,6' 500
Давление воздуха, кг/см	6
Макс. скорость вращения стола, об/мин	По запросу
Тормозное усилие, кг/м	По запросу
Количество паллет, шт.	1
Объём бака СОЖ, л	По запросу
Длина, мм	2540
Ширина, мм	1860
Высота, мм	2560
Вес, кг	4500
