Горизонтально-расточные станки IRONMAC IH-110 СNC

Горизонтально-расточной станок с поворотным столом IH-110 CNC представляет собой одну из старейших технологий и концепций горизонтально-расточных станков с поворотным столом, которые в настоящее время доступны на рынке. Благодаря современному дизайну, IH-110 CNC является универсальным фрезерно-расточным станком, который позволяет эффективно обрабатывать малогабаритные и средне-тяжелые заготовки, сохраняя при этом высокую точность и качество обрабатываемой поверхности. IH-110 CNC осуществляет перемещение по 5 осям (X / Y / Z / W / B). Имеет широкую возможность технологического использования в черновых и чистовых расточных операциях, фрезеровании, обтачивании наружных цилиндрических поверхностей и торцов отверстий, сверлении, зенкеровании, развертывании и резьбонарезке. Большое разнообразие различных видов обработки, производимых на горизонтально-расточном станке IH-110 CNC, позволяет в ряде случаев проводить полную обработку заготовки без её перестановки на другие станки, что особенно важно в тяжелом машиностроении. Общее машиностроение, аэрокосмическая промышленность, нефтяная и газовая индустрии, автоматика, энергетическое машиностроение, автомобилестроение, кораблестроение, производство штампов и пресс-форм, медицина, сельское хозяйство и многие др. виды деятельности. Область применения Получаемые изделия

Область применения

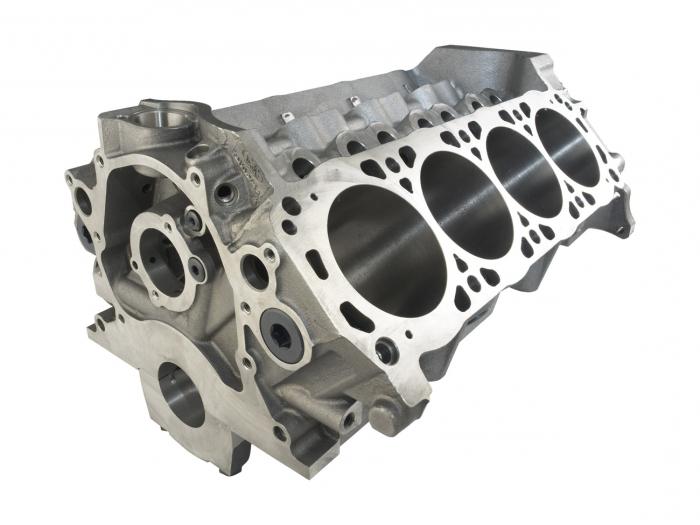

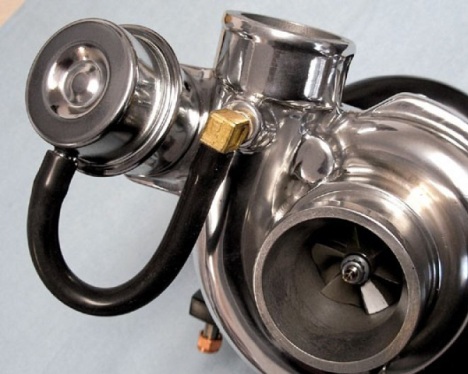

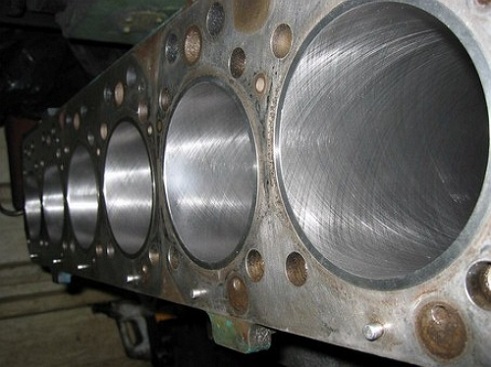

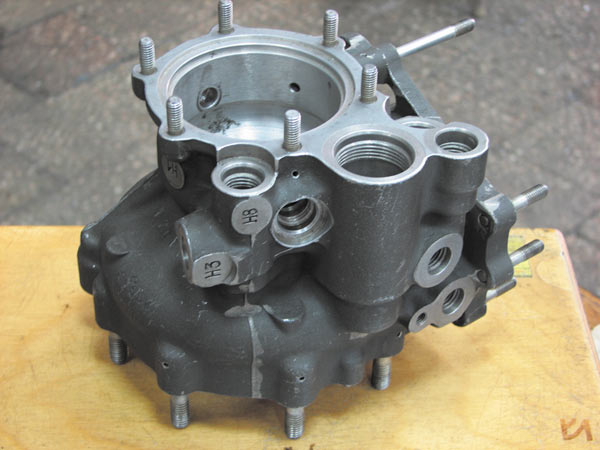

Общее машиностроение, аэрокосмическая промышленность, нефтяная и газовая индустрии, автоматика, энергетическое машиностроение, автомобилестроение, кораблестроение, производство штампов и пресс-форм, медицина, сельское хозяйство и многие др. виды деятельности. Получаемые изделия

Схемы обработки

Конструктивные особенности

	Панель управления Система ЧПУ FANUC 0i-MF Plus (5) Система ЧПУ Siemens SINUMERIK 828D sl
	Ручной электронный маховичок (MPG) Предназначен для удобства эксплуатации и настройки инструмента.
	Панель управления и электрическая система В станке используется надежная и оптимизированная электрическая система. Электрические компоненты в основном размещены в электрическом шкафу. Для облегчения работы, на панели управления размещены кнопки управления.
	Серводвигатель Установлен серводвигатель переменного тока большей мощности и 4-ступенчатый редуктор. Для приведения в действие коробки скоростей и зацепления шестерен на разных ступенях переключения используются гидравлические цилиндры. Другой серводвигатель переменного тока установлен на станине для подачи осей. Регулировка скорости каждой ступени достигается с помощью двигателя шпинделя и блока сервопривода.

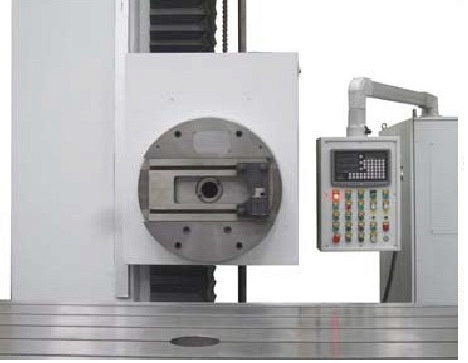

	Шпиндель и планшайба
	Стол, поперечный суппорт и суппорт Стол установлен сверху на поперечном суппорте (движется по оси X), а последний установлен на суппорте, который перемещается по направляющим станины в продольном направлении (ось Z). Стол вращается на гидростатическом подшипнике поперечного суппорта большого диаметра. Вращение стола (ось B) осуществляется за счет серводвигателя, шарико-винтовой передачи, ведущей шестерней и большим зубчатым венцом для вращения и индексации.
	Система смазки Смазочные масла подаются в различные точки движущихся компонентов и подшипников. Применяется автоматический лубрикатор с реле времени, чтобы обеспечить достаточное количество масла на направляющих скольжения, сохранить определенную масляную пленку и избежать возможных повреждений. Чистые трубопроводы и надлежащее уплотнение предотвращают утечку масла.

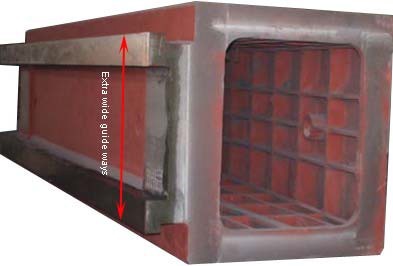

	Колонна Колонна с частыми ребрами жесткости изготовлена из высококачественного чугуна, что повышает устойчивость к скручиванию и гарантирует стабильную производительность резки. Широкие направляющие скольжения закалены и имеют большое расстояние между собой.
	Оси станка и основной конструктив Станок состоит из колонны, передней бабки, станины, суппорта, поперечного суппорта, стола, планшайбы и панели управления. Жесткая и надежная конструкция из чугуна обеспечивает превосходную виброустойчивость станка и высокую режущую способность. Станины станков изготовлены из высококачественного чугуна с обработкой смоляным песком и старением для снятия напряжений. Колонна крепится к станине болтами с помощью очень широких направляющих, которые поглощают вибрацию. Передняя бабка устанавливается на передней стороне колонны и перемещается по направляющим колонны вертикально. Она сбалансирована блоком противовес IRONMAC IH-110а для повышения производительности резки. Стол перемещается по направляющим станины и вращается на поперечном суппорте для обработки под разными углами.
	Соединение осей

Комплектация

Стандартная

Дополнительная

Технические характеристики

Характеристика	Значение
Перемещение по оси Z, мм	1400
Частота вращения, об/мин	10 - 1000
Система ЧПУ	Fanuc / Siemens
Размеры рабочего стола, мм	1200 x 1100
Грузоподъемность стола, кг	3000
Количество позиций инструмента, шт.	20
Мощность главного шпинделя, кВт	11
Перемещение по оси X, мм	1600
Перемещение по оси Y, мм	1200
Перемещение рабочего шпинделя по оси W, мм	600
Конус шпинделя	ISO № 50 / 7:24
Диаметр рабочего шпинделя, мм	110
Макс. крутящий момент на шпинделе, Нм	1000
Тип управления	ЧПУ
Тип подачи оси B	автоматический
Длина, мм	5100
Ширина, мм	3500
Высота, мм	3200
Вес, кг	15 000
