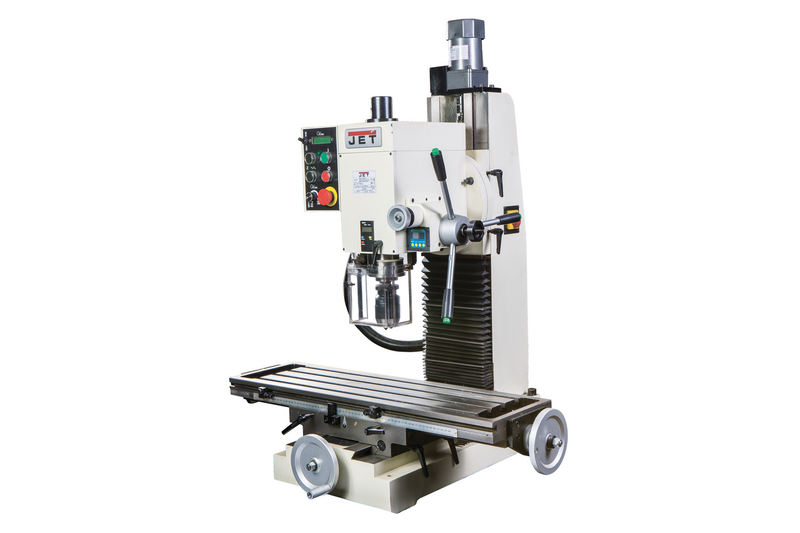

JET JMD-X4L Фрезерно-сверлильный станок

Особенности:

• чугунная станина и стойка;
• функция реверса двигателя;
• возможность нарезания резьбы;
• рабочий стол большой площади;

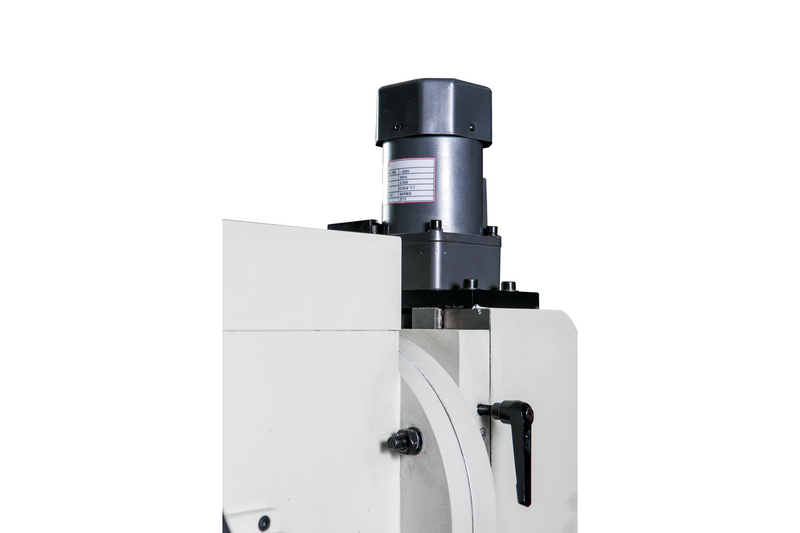

• наличие второго двигателя для перемещения головы по оси Z;

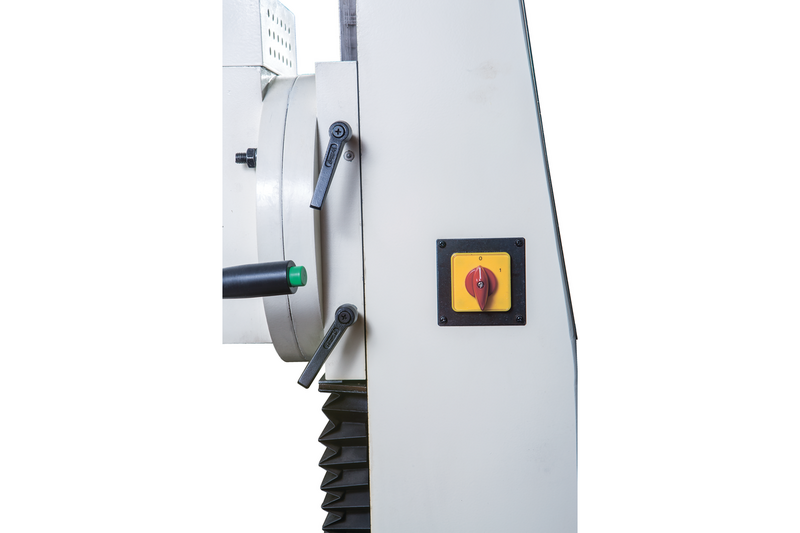

• механизм поворота шпиндельной головы влево на 50 ⁰ и вправо на 45 ⁰;

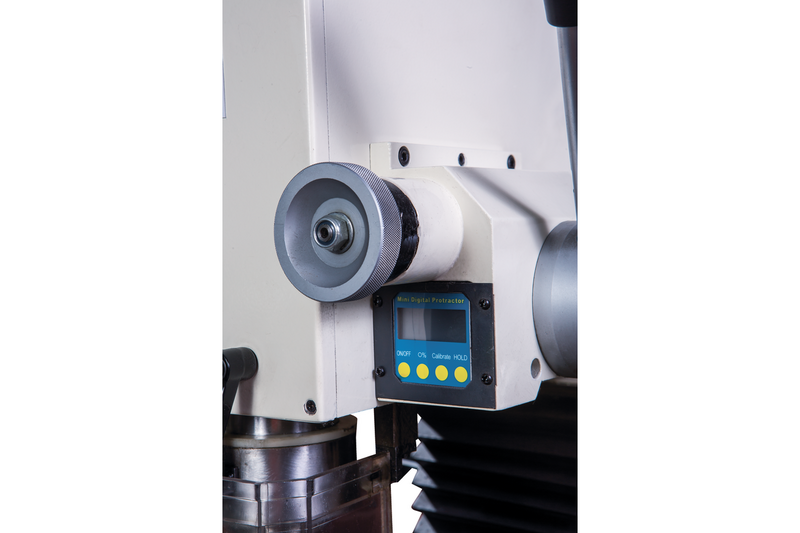

• наличие в конструкции цифрового угломера поворота головы;

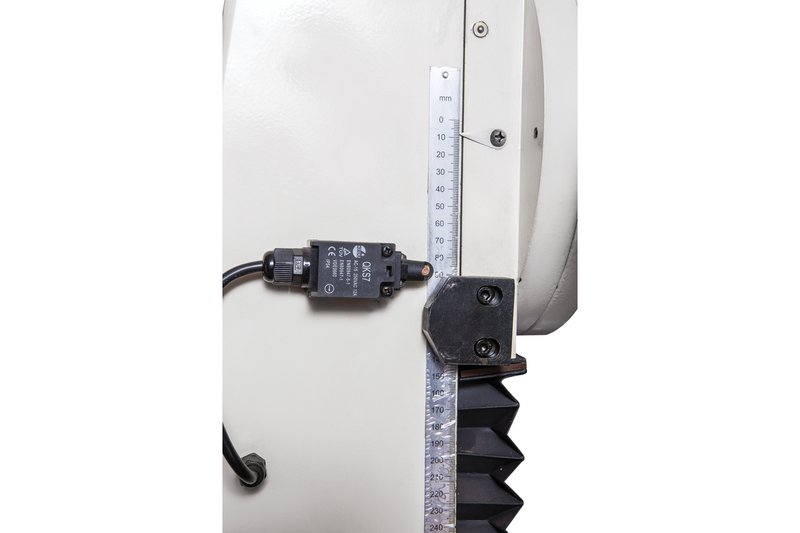

• цифровой контроль над значениями вылета пиноли шпинделя;
• механизм микроподачи шпинделя;
• защитные кожухи на направляющих;
• светодиодная лампа освещения в комплекте.

Модель сверлильно-фрезерного станка JMD-X4L представляет собой тип станочного оборудования, выпускаемого компанией JET, с расширенными технологическими функциями и дополнительными опциями. Станок рассчитан на работу в промышленном производстве для серийной обработки заготовок. Оборудование имеет ряд отличительных особенностей, позволяющих выполнять значительный спектр фрезерных и сверлильных работ. Наличие в электродвигателе реверсного хода позволяет выполнять операции по нарезанию резьбы размером М16, с высокой точностью и производительностью. На станке можно осуществлять сверлильные работы с режущим инструментом максимального диаметра 30 мм. Фрезерные работы выполняются с торцевой фрезой, допустимый диаметр которой составляет 55 мм. Шпиндель станка вращается в обе стороны. Шпиндельная голова обладает функцией поворота влево на 50 ⁰, вправо на 45 ⁰, передвигается по оси Z, обеспечивая широкие технологические возможности обработки. Шпиндель станка имеет конус МК-4. Модель имеет прочную конструкцию, выполненную из литого чугуна. Оборудование устанавливается на тумбу или монтируется на специальный верстак. Для повышения точности обработки, станок JMD-X4L оснащен механизмом микроподачи шпинделя. Цифровая индикация позволяет контролировать ход пиноли шпинделя. Поворот фрезерной головы фиксируется с помощью цифрового угломера, установленного на станке. Моторная группа станка представлена двумя электродвигателями. Питание обеспечивается подключением к сети напряжением 380 В..Головной электродвигатель мощностью 1,5 кВт приводит в движение шпиндель станка. Диапазон частоты вращения шпинделя составляет 100-1600 об/мин. Основной двигатель имеет функцию реверса. Переключение направления работы двигателя осуществляется с помощью кнопки, установленной на штурвале. Второй, меньший по мощности электродвигатель, приводит в движение голову станка, обеспечивая быстрое и легкое перемещение по оси Z. Станок имеет рабочий стол большой площади, оборудованный Т-образными пазами шириной 14 мм. Направляющие станка защищены специальными кожухами. Вес оборудования в укомплектованном состоянии  - 330 кг. Другие модели станков представлены в разделах «Настольные сверлильно-фрезерные станки» и «Сверлильно-фрезерные станки по металлу».

Технические характеристики

Максимальный диаметр сверления сталь, мм	30
Максимальный диаметр сверления чугун, мм	32
Максимальный диаметр торцевой фрезы, мм	55
Максимальный диаметр концевой фрезы, мм	40
Максимальный диаметр нарезаемой резьбы, мм	M16
Сверлильный патрон	1-13
Частота вращения вертикального шпинделя, об/мин	100 - 1600
Количество скоростей вертикального шпинделя, шт	плавно
Ход пиноли шпинделя, мм	85
Диаметр пиноли, мм	65
Шомпол	М12
Конус вертикального шпинделя	МК-4
Диапазон поворота вертикальной головы (вправо/влево)	+45/-50
Расстояние от вертикального шпинделя до стола, мм	415
Расстояние от вертикального шпинделя до стойки, мм	290
Размер стола по оси X и Y, мм	820 x 240
Ход стола по оси X и Y, мм	450 x 250
Ход головы по оси Z, мм	330
Ширина Т-образного паза стола, мм	14
Расстояние между пазами стола, мм	55
Количество Т-образных пазов стола, шт	4
Тип двигателя	Бесколлекторный
Мощность вертикального двигателя, кВт	1,5
Напряжение, В	230
Диапазон наклона головки	50° влево, 45° вправо
Ход стола по оси X х Y	450 x 250 мм
Расстояние от горизонтального шпинделя до стола, мм	415 мм
Вылет шпинделя, мм	290
Т-образные пазы, 4	14 мм
Страна производителя	Китай
Длина, мм	950
Ширина, мм	870
Высота, мм	1200
Масса JET JMD-X4L, кг	330
Масса в упаковке, кг	360

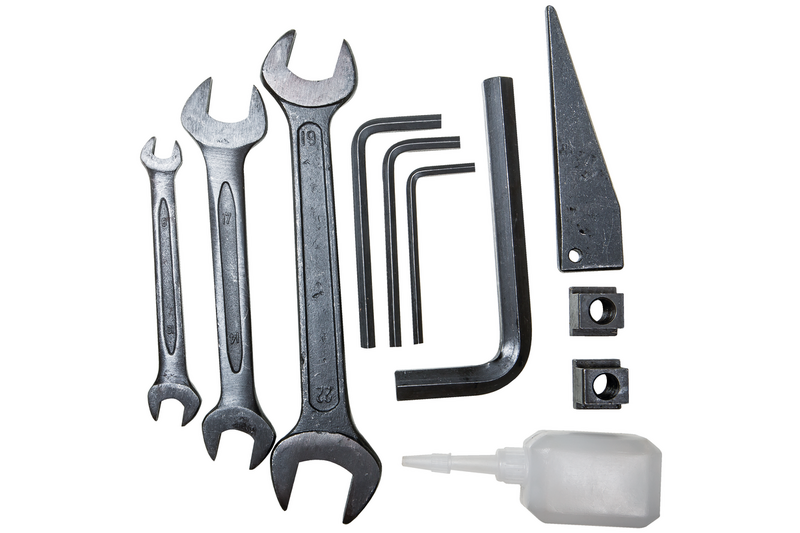

Комплектация

• чугунная станина и стойка;
• функция реверса двигателя;
• возможность нарезания резьбы;
• рабочий стол большой площади;
• наличие второго двигателя для перемещения головы по оси Z;
• механизм поворота шпиндельной головы влево на 500и вправо на 450;
• наличие в конструкции цифрового угломера поворота головы;
• цифровой контроль над значениями вылета пиноли шпинделя;
• механизм микроподачи шпинделя;
• защитные кожухи на направляющих;
• светодиодная лампа освещения в комплекте.
