Калибровально-шлифовальный станок Beaver SR-RP 400

Предназначен для калибрования и чистового шлифования различных плитных материалов ( МДФ, фанеры), мебельного щита, шпонированных заготовок и других схожих с древесиной материалов. Станок оснащен двумя шлифовальными узлами R ( для калибрования, и RP (комбинированный ролик утюжок) для чистового шлифования поверхности. Станок отличается массивностью, высокой производительностью и надежностью. Крупные и средние предприятия по производству клееного мебельного щита, дверей из массива древесины, фанеры, паркета, элементов мебели, оконных блоков, погонажа и других столярно строительных изделий. Область применения Получаемые изделия

Область применения

Крупные и средние предприятия по производству клееного мебельного щита, дверей из массива древесины, фанеры, паркета, элементов мебели, оконных блоков, погонажа и других столярно строительных изделий. Получаемые изделия

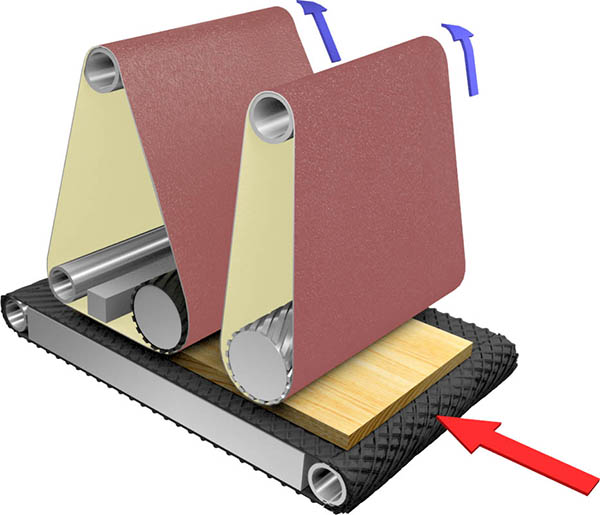

Схемы обработки

Конструктивные особенности

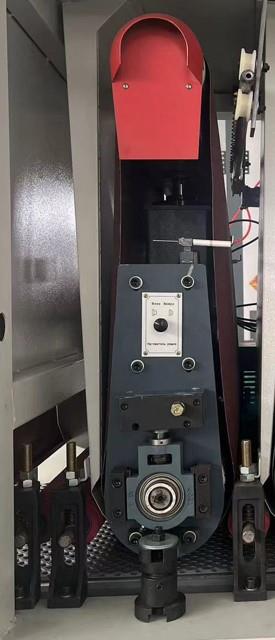

	1-й шлифовальный узел (стальной вал) Позволяет эффективно калибровать в размер заготовки в том числе из твердых пород в интенсивных условиях эксплуатации. Благодаря исполнению вала из стали исключено его преждевременное растрескивание при подаче заготовки толще, чем настроен станок(в сравнении с обрезиненными валами).

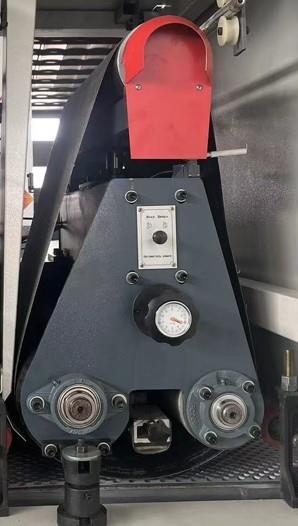

	2-й шлифовальный узел (вал + утюжок) Выполняет 2 операции чистовое шлифование обрезиненным валом и выравнивание кинематической волны с помощью плоского утюжка.

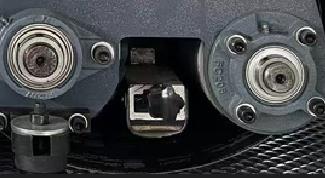

	Утюжок Обеспечивает высокое качество обработанной поверхности. Установлен на втором узле после обрезиненного вала. Для обслуживания удобно выдвигается из станка.
	Датчики осцилляции Фотодатчик осцилляции шлифовальной ленты. При пересечении лентой светового потока срабатывает система осцилляции и лента перемещается в противоположном направлении.

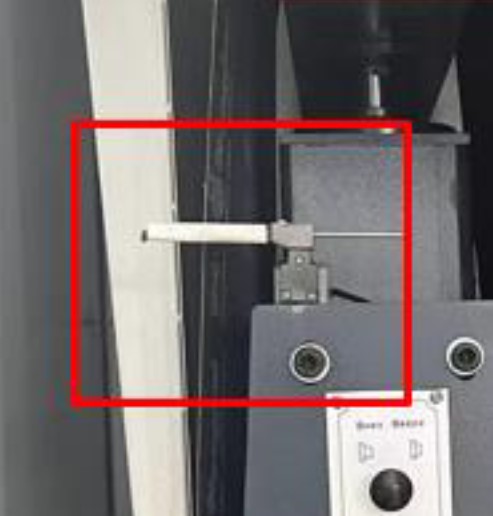

	Датчики схода ленты Датчик схода ленты. Обеспечивает дополнительную безопасность и необходим для экстренной остановки станка в случае схода шлифовальной ленты.

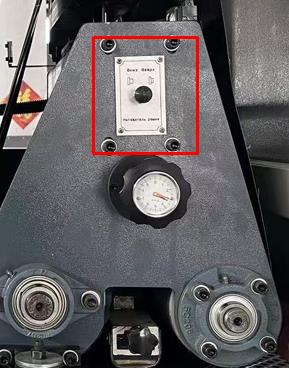

	Пневматическое натяжение шлифовальных лент Пневматическая система гарантирует стабильное натяжение и исключает проскальзывание лент или их разрыв. Натяжение/ослабление лент быстро осуществляется нажатием переключателя, что минимизирует время на замену лент и увеличивает производительность станка.

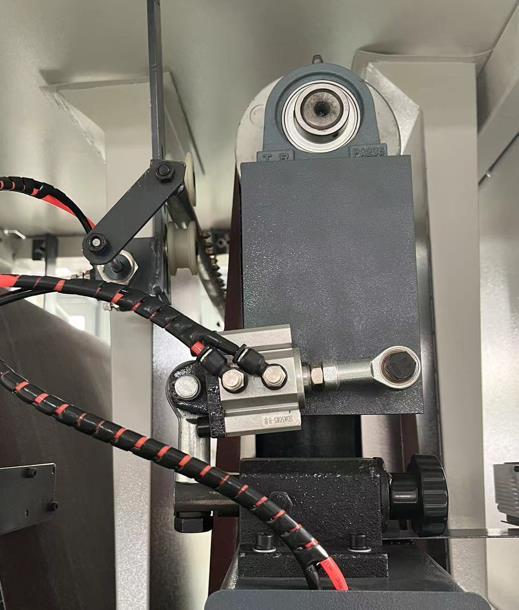

	Обдув 2 х шлифовальных лент с осцилляцией Обеспечивает очистку лент и охлаждение зёрен абразива в процессе работы для повышения качества шлифования. Повышает ресурс шлифовальной ленты, сокращает затраты на абразив и повышает производительность станка.

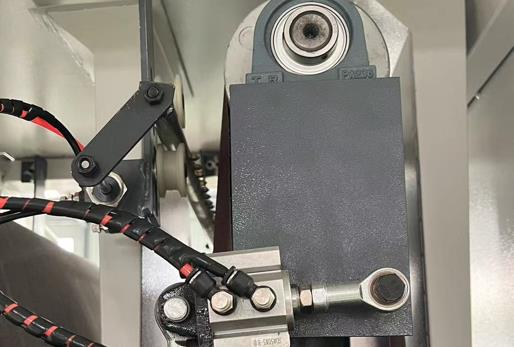

	Осцилляция шлифовальных лент Значительно повышает качество обработки, т.к. осциллирующая лента перемещается одновременно в продольном и поперечном направлении.

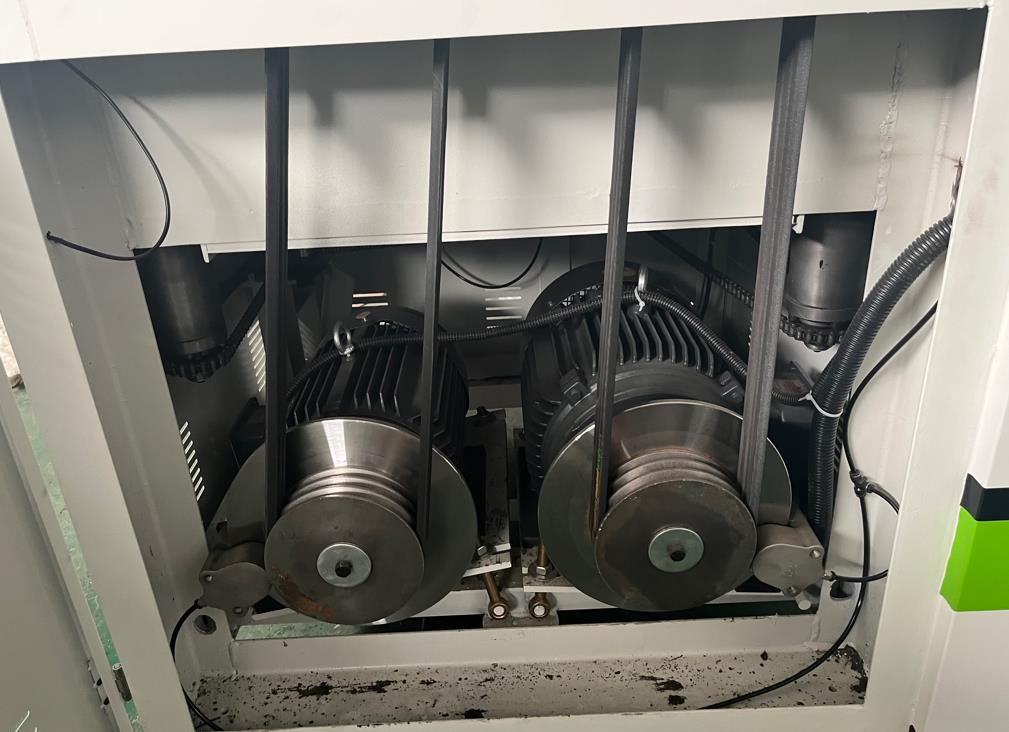

	Отдельный привод шлифовальных узлов Каждый шлифовальный узел имеет привод от отдельного двигателя, что гарантирует стабильную работу станка при тяжелых нагрузках. Остановка вращения шлиф лент осуществляется с помощью тормозных колодок.
	Крепление стола на 4-х опорах Гарантирует жесткое и стабильное положение стола в процессе обработки и настройки, что в свою очередь обеспечивает стабильное качество получаемой продукции.

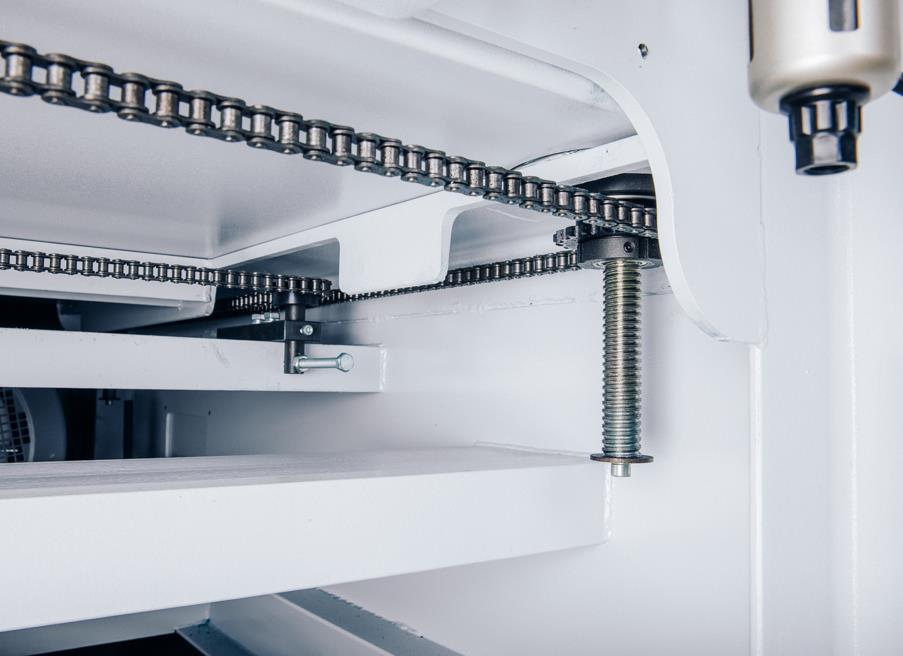

	Привод подъема стола Осуществляется от отдельного двигателя через редуктор и цепную передачу, что обеспечивает синхронную работу 4-х винтов.

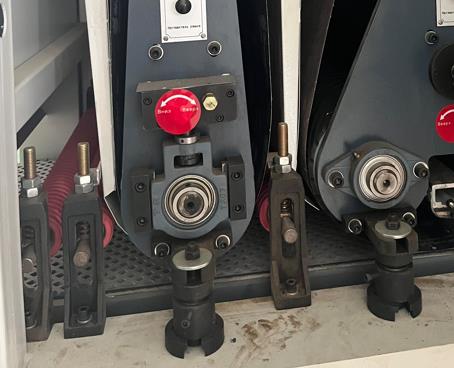

	Система прижимных роликов Гарантирует стабильный прижим заготовки и исключает вибрации в процессе обработки, положительно сказывается на качестве шлифования. Прижимы расположены в местах возможного возникновения вибраций:

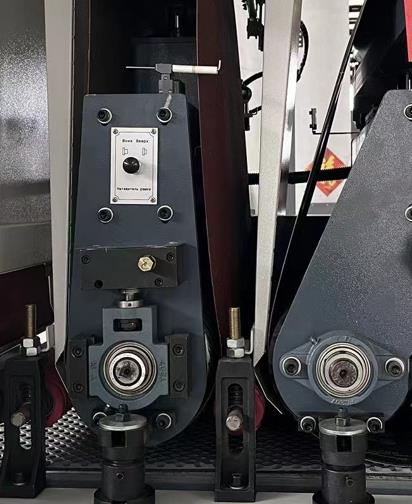

	Эффективная система пылеудаления Каждый шлифовальный узел оснащен патрубком для удаления пыли из зоны шлифования для исключения загрязнения заготовки и шлифовальной ленты.

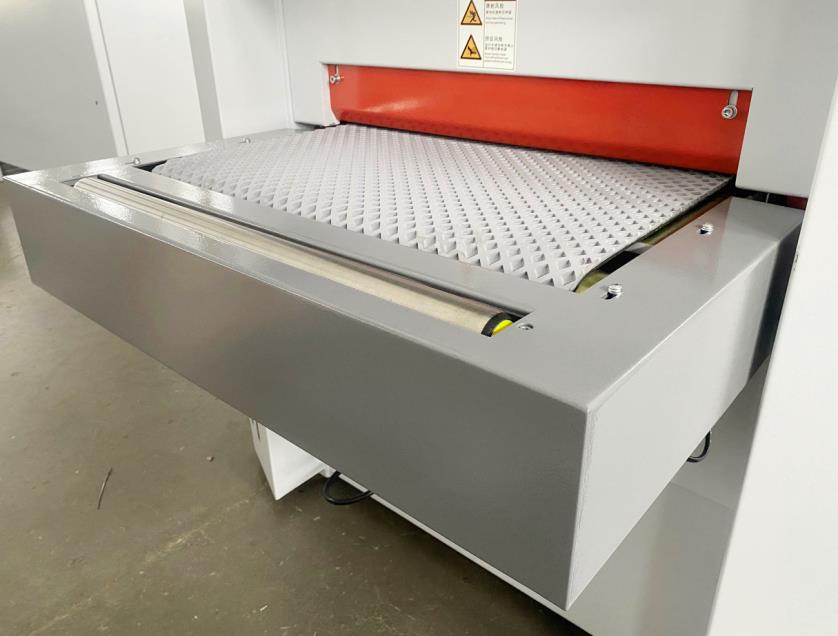

	Расширение стола на входе и на выходе с 1 роликом Позволяет удобно базировать длинномерные заготовки, облегчает их подачу в станок, исключает свисание заготовок, что повышает качество обработки Обеспечивает поддержку заготовки на выходе из станка, исключает её падение, что повышает качество обработки.

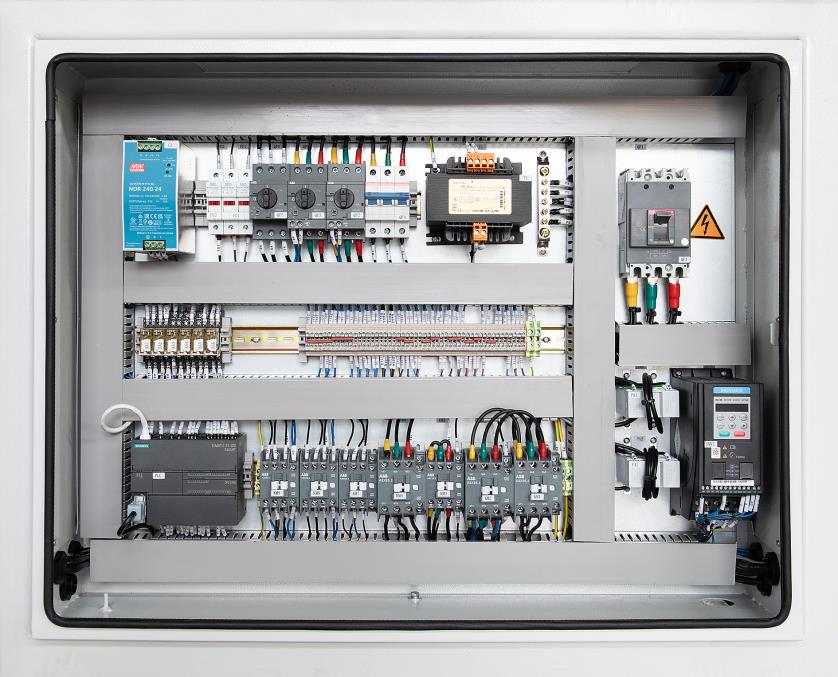

	Европейские электрокомпоненты Высоконадежные электрокомпоненты от ведущих мировых производителей Siemens и ABB гарантируют стабильную и долголетнюю бесперебойную работу станка. Пылезащищенное исполнение электрошкафа исключает загрязнение высокочувствительных элементов.

Технические характеристики

Характеристика	Значение
Тип поверхности	Плоская
Заготовка, материал	Листовой материал (щит, МДФ, фанера и др.)
Макс. ширина обработки, мм	400
Толщина обработки, мм	3 - 110
Мин. длина заготовки, мм	480
Материал 1-го шлифовального вала	Сталь
Материал 2-го шлифовального вала	Обрезиненный
Диаметр 1-го шлифовального вала, мм	190
Диаметр 2-го шлифовального вала, мм	190
Твердость 1-го шлифовального вала, шор	Сталь
Твердость 2-го шлифовального вала, шор	80
Мощность двигателя 1-го шлифовального узла, кВт	7,5
Мощность двигателя 2-го шлифовального узла, кВт	5,5
Мощность двигателя подачи, кВт	1,5
Мощность двигателя подъема/опускания стола, кВт	0,37
Размер шлифовальной ленты, мм	420 x 1900
Скорость шлифовальной ленты на 1-м узле, м/с	21
Скорость шлифовальной ленты на 2-м узле, м/с	18
Скорость подачи конвейера (инвертор), м/мин	5 - 25
Скорость подачи, м/мин	6 - 30
Производительность аспирации, м³/ч	6000
Общая мощность, кВт	13
Рабочее давление воздуха в пневмосистеме, бар	≥ 0,6
Диаметр патрубка аспирации, мм	100 x 4
Длина, мм	1520
Ширина, мм	1000
Высота, мм	2100
Вес Beaver SR-RP 400, кг	1750
