Координатно-пробивной пресс SMD Nisshinbo HPC-3048-40LA2

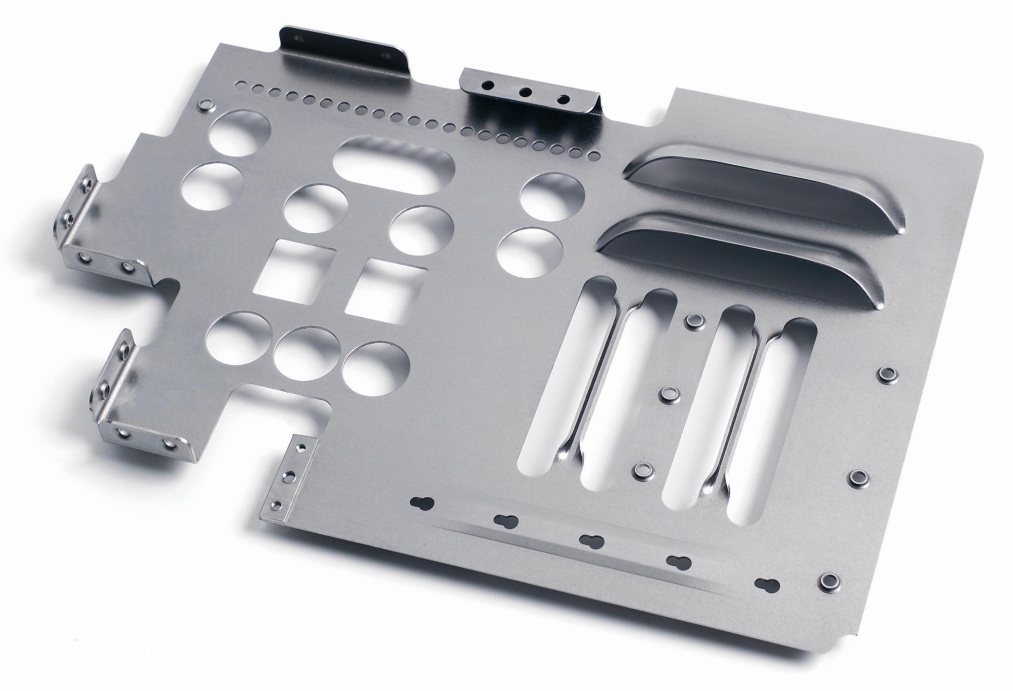

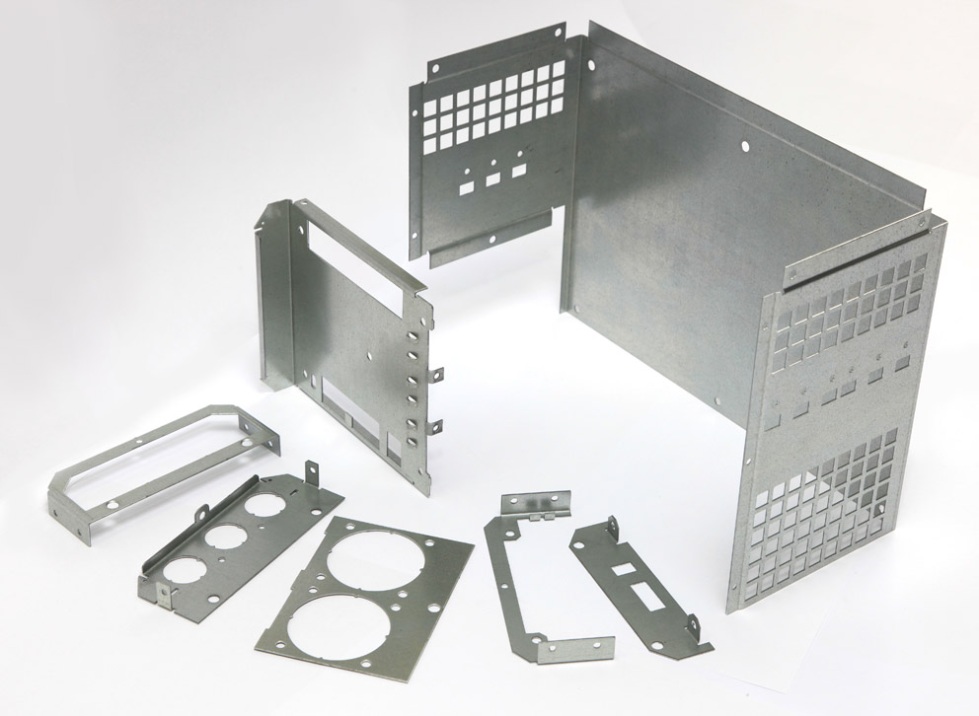

Прессы данной серии предназначены для операций вырубки, пробивки и формовки с высокой производительностью и точностью на деталях из металлического листа. Данное оборудование наиболее эффективно на производствах с большой номенклатурой деталей и высокой степенью автоматизации. Среди потребителей этого оборудования – производители металлической мебели, строительных и рекламных конструкций, оборудования для торговли и хранения продуктов, предприятия электротехнической, электронной, автомобильной и других отраслей промышленности. Область применения Приборостроение Электротехническая отрасль Производство металлической мебели Получаемые изделия

Область применения

Среди потребителей этого оборудования – производители металлической мебели, строительных и рекламных конструкций, оборудования для торговли и хранения продуктов, предприятия электротехнической, электронной, автомобильной и других отраслей промышленности. Приборостроение Электротехническая отрасль Производство металлической мебели Получаемые изделия

Схемы обработки

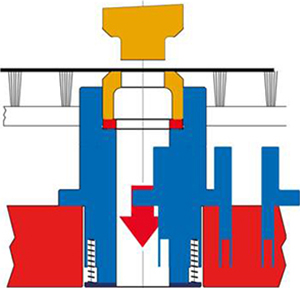

	Пробивка

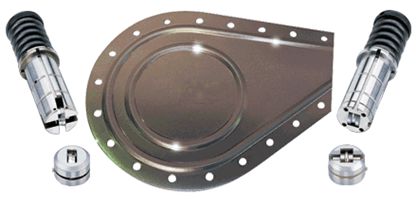

	Формовочный инструмент

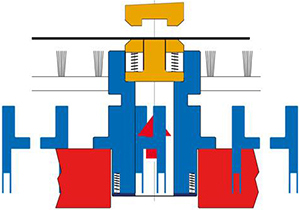

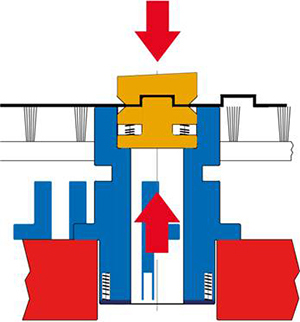

	Формовка

Конструктивные особенности

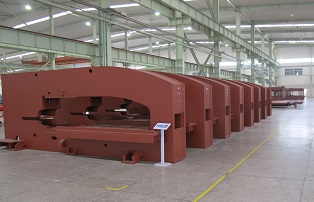

	Замкнутая конструкция рамы (О-образная) в виде «жёсткой коробки» После сварки проходит термическую обработку для снятия напряжений, что обеспечивает высокую точность пробивных операций. Рама выполнена в современном эргономичном дизайне, её исполнение обеспечивает легкий доступ ко всем внутренним узлам станка.

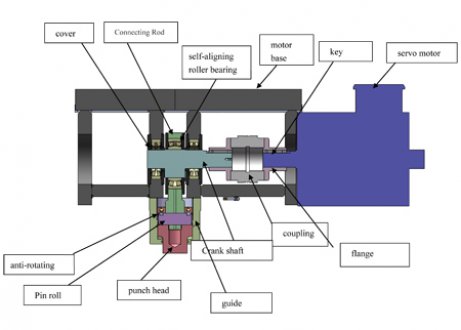

	Сервопривод LTI (Германия) пробивного устройства Имеет следующие преимущества по сравнению с гидравлическим приводом:

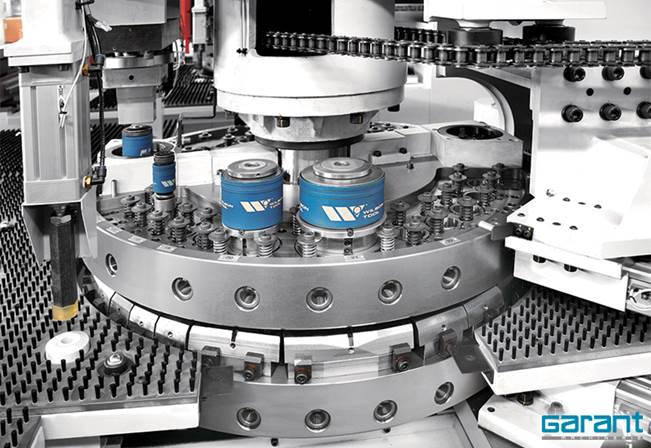

	Инструментальный барабан Изготовлен компанией Nisshinbo (Япония).
	Контроль положения бойка Позволяет работать роликовым инструментом и осуществлять операции накатки, резки, отбортовки.

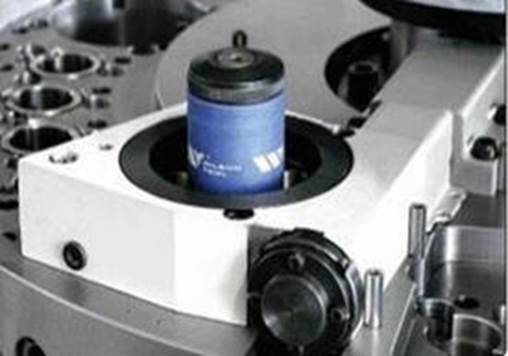

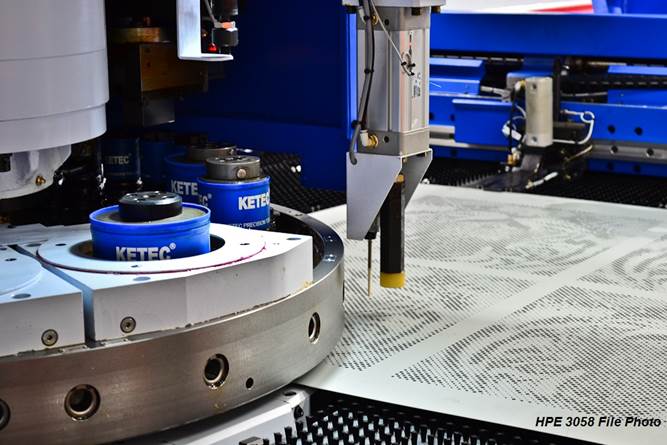

	Индексные станции Приводятся в движение серводвигателем с червячным редуктором, который работает в масляной ванне, что обеспечивает высокую износостойкость узла и точность поворота.
	Конструкция траверсы Позволяет сохранять точность позиционирования и жесткость в течение всего срока службы пресса и обеспечивает высокую скорость перемещения листового материала.

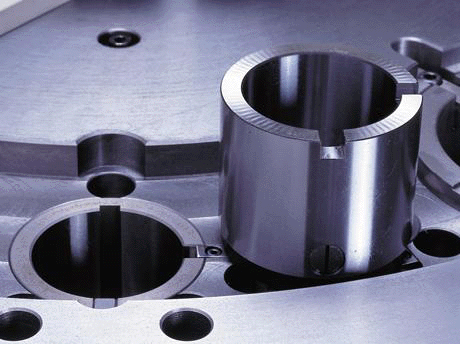

	Сменные направляющие втулки Позволяет сохранять точность позиционирования и жесткость в течение всего срока службы пресса и обеспечивает высокую скорость перемещения листового материала.

Комплектация

Стандартная

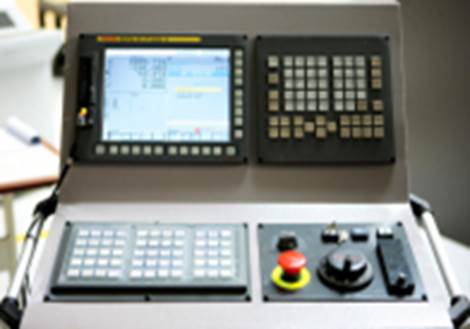

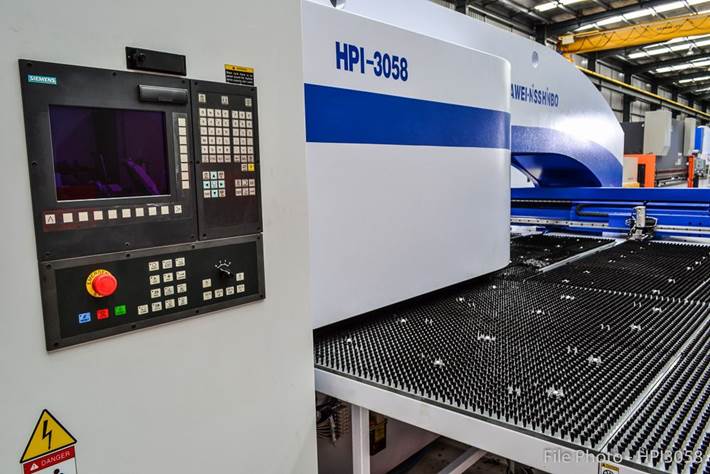

	Система ЧПУ Siemens 840DSL
	Инструментальный барабан На 38 инструментов, включая 2 индексные станции.

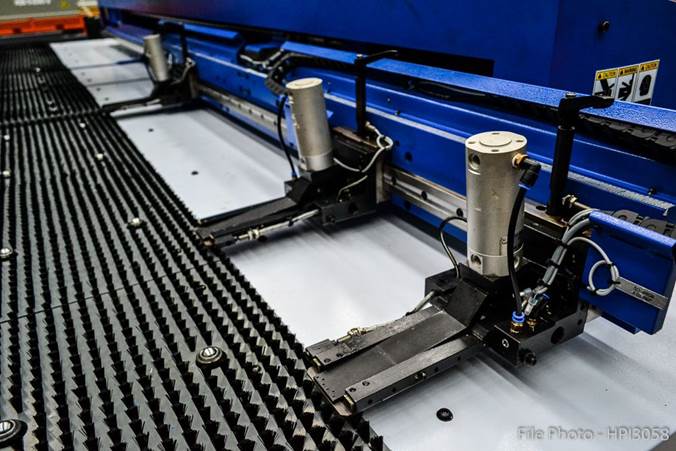

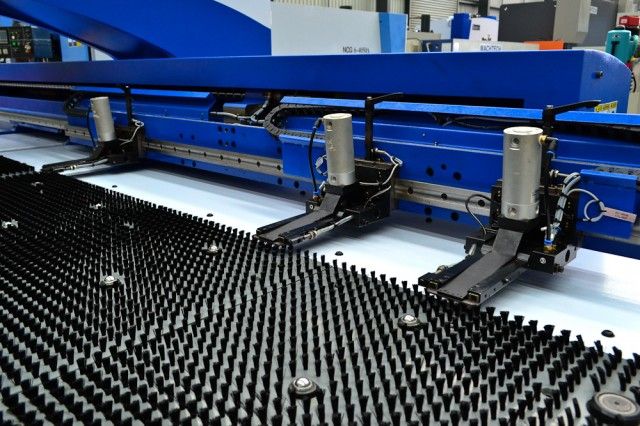

	Зажимы листа С пневмоуправлением (модель 3044 – 2 зажима, модели 3048, 3058 – 3 зажима) и датчиком наличия листа.
	Пневмоприжимы листа для перехвата по оси X и датчик обнаружения деформации листа

Дополнительная

	Система ЧПУ FANUC Альтернативные системы ЧПУ позволяют получить максимально близкое к требованиям заказчика оборудование и совместить с уже имеющимися станками на производстве.

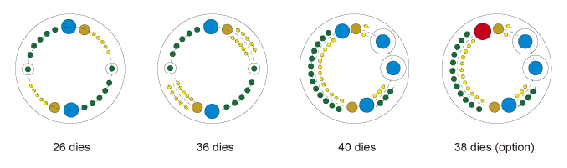

	Изменение конфигурации инструментального барабана Позволяет подобрать оптимальное количество и конфигурацию инструментальных станций удовлетворяющих потребностям производства.

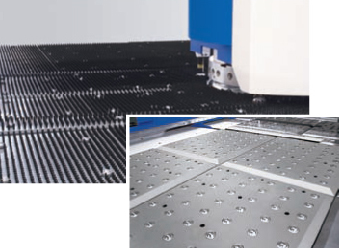

	Шариковый, либо комбинированный рабочий стол Для перемещения листового металла различной толщины.

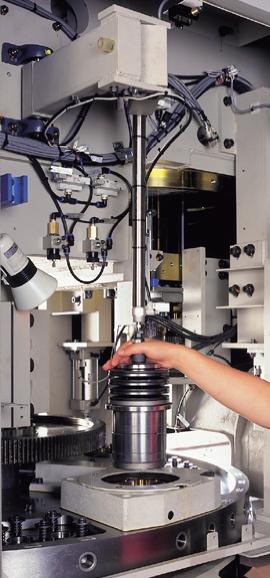

	Подъемное устройство для смены инструмента Используется для облегчения замены инструмента станций С, D, E.

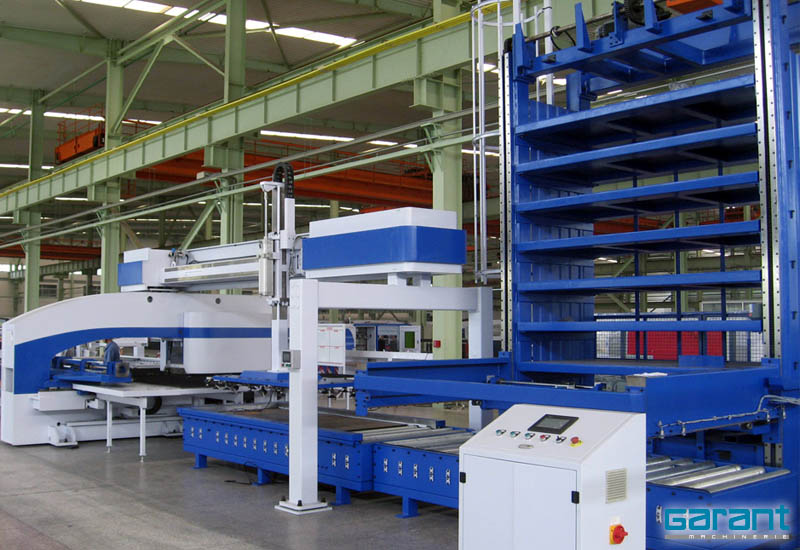

	Система автоматической загрузки заготовок Позволяет автоматизировать производство.

Технические характеристики

Характеристика	Значение
ЦЕНА	16 081 989 ₽
Система ЧПУ	Siemens / Fanuc
Номинальное усилие, т	30
Схема создания усилия	Сервопривод
Зона обработки, мм	1250 x 5000
Конструкция станины	О-образная
Макс. толщина пробивки, мм	6,35
Скорость подачи, м/мин	102
Макс. диаметр вырубки (за один удар), мм	Ø 88,9
Макс. ход вырубки, мм	40
Производительность, уд/мин	1500
Количество зажимов, шт.	3
Цилиндры для перехвата, шт.	3
Магазин инструмента (включая 2 индексные станции), шт.	40
Макс. размер листа, мм	1250 x 5000 (при одном перехвате)
Управляемые оси, шт.	5 (X, Y, Z, T, C)
Тип инструмента	Сквозная вырубка
Конструкция рабочего стола	Стол с шариками и щетками
Потребляемая мощность, кВт	6
Скорость инструментального магазина, об/мин	30
Скорость автоматической индексации, об/мин	60
Точность вырубки, мм	± 0,1
Макс. масса SMD Nisshinbo HPC-3048-40LA2 загрузки, кг	150
Требуемое давление воздуха, МПa	0,6
Потребление воздуха, л/мин	150
Предохранительные устройства	есть
Длина, мм	5330
Ширина, мм	5000
Высота, мм	2250
Вес, кг	16 000
