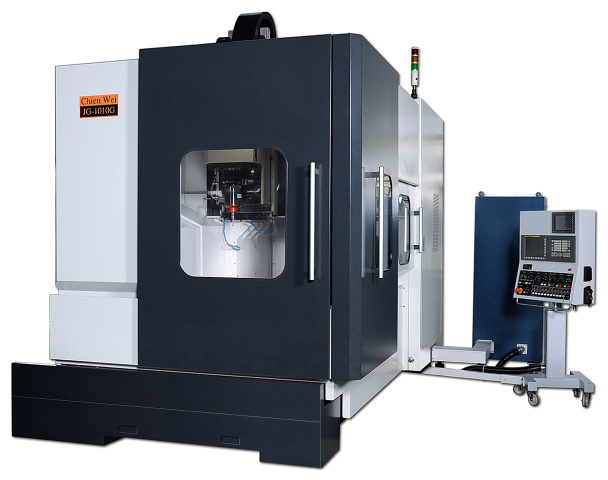

Координатно-шлифовальный станок с ЧПУ Chien Wei JG-1010G

Координатно-шлифовальные станки предназначены для шлифования сложных форм и отверстий, где требуются самые высокие степени точности обработки. Попринципу работы*данные станки очень похожи на координатно-расточные. Из всей серии станков JG особенно выделяется модель JG-1010G. В нем отображены самые последние новшества станкостроения и координатной шлифовки в целом Станки находят применение в инструментальном производстве, изготовлении штампов, матриц, производстве сложных современных механизмов, волновых редукторов, изделий требующих особо высокой точности обработки и т.п. В производстве данных станков используются линейные привода, высокоскоростные пневматические или электрические двигатели и различные системы охлаждения, как самого станка, так и обрабатываемой детали. Машина работает с высокой частотой вращения шпинделя. Шпиндели могут меняться в зависимости от требований обработки, для достижения оптимального результата. Некоторые из шпинделей имеют фиксированную скорость (60 000 оборотов в минуту), другие регулируются (от 30 000 до 50 000 оборотов в минуту), а третьи имеют очень высокую скорость (150 000 оборотов в минуту). Главный шпиндель имеет широкий диапазон скоростей, чтобы обеспечить необходимый результат. Станки имеют стандартные оси перемещений (X и Y). Все оси индексируются до 0,0001 мм с помощью электронного маховика. Станок оборудован высокоточными линейными приводами. Шпиндель вращается с переменной скоростью и перемещается с точностью до 0,0001 мм для шлифования высокоточных отверстий. Только применение таких технологий позволит добиться желаемого результата при прецизионной обработке. Получаемые изделия * Разница в том, что у шлифовальных станков более высокая точность обработки (значительно выше, чем у простого фрезерного или токарного станка) и частота вращения шлифовального шпинделя Область применения

Область применения

Станки находят применение в инструментальном производстве, изготовлении штампов, матриц, производстве сложных современных механизмов, волновых редукторов, изделий требующих особо высокой точности обработки и т.п. В производстве данных станков используются линейные привода, высокоскоростные пневматические или электрические двигатели и различные системы охлаждения, как самого станка, так и обрабатываемой детали. Машина работает с высокой частотой вращения шпинделя. Шпиндели могут меняться в зависимости от требований обработки, для достижения оптимального результата. Некоторые из шпинделей имеют фиксированную скорость (60 000 оборотов в минуту), другие регулируются (от 30 000 до 50 000 оборотов в минуту), а третьи имеют очень высокую скорость (150 000 оборотов в минуту). Главный шпиндель имеет широкий диапазон скоростей, чтобы обеспечить необходимый результат. Станки имеют стандартные оси перемещений (X и Y). Все оси индексируются до 0,0001 мм с помощью электронного маховика. Станок оборудован высокоточными линейными приводами. Шпиндель вращается с переменной скоростью и перемещается с точностью до 0,0001 мм для шлифования высокоточных отверстий. Только применение таких технологий позволит добиться желаемого результата при прецизионной обработке. Получаемые изделия

Схемы обработки

Конструктивные особенности

	Двухколонная конструкция
	Прямые привода управления координатами
	Шариковинтовые пары
	Линейные направляющие
	Подача по оси Z
	Точность позиционирования
	Повторяемость
	Система ЧПУ

Комплектация

Стандартная

Технические характеристики

Характеристика	Значение
Размер стола, мм	1200 x 1200
Нагрузка на стол, кг	до 1500
По оси X, мм	1000
По оси Y, мм	1000
По оси Z, мм	250
По оси W, мм	400
Система ЧПУ	Fanuc
Тип шлифования	Внутреннее и наружное шлифование
Наличие ЧПУ	есть
Частота вращения шпинделя, об/мин	30 000 / 40 000 / 60 000 / 150 000
Планетарная частота вращения, об/мин	5 ~ 200
Размер растачиваемого отверстия, мм	0,5 ~ 250
Макс. ход по оси U, мм	30
X AXIS (Servo), кВт	4,0 (22 Нм)
Y AXIS (Servo), кВт	4,0 (22 Нм)
W AXIS (Servo), кВт	1,6 (8 Нм)
Z AXIS, кВт	6,8
Cs AXIS, кВт	0,55 шпиндель
U AXIS	шаговый
Длина, мм	4600
Ширина, мм	4000
Высота, мм	3600
Вес Chien Wei JG-1010G, кг	12 500
