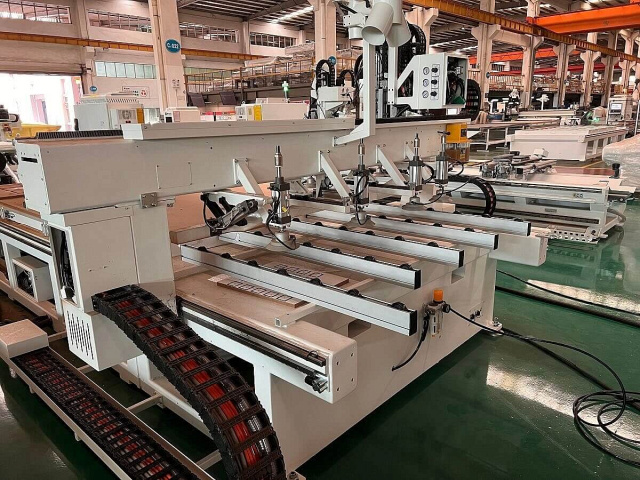

Обрабатывающий центр с ЧПУ Nanxing NCG3021L

Обрабатывающий центр с ЧПУ NCG3021L предназначен для автоматического раскроя и сверления.

Благодаря открытому порту можно подключать программное обеспечение для производства мебели, выполняя операции в соответствии с предварительно заданными параметрами.

Профессиональное программное обеспечение для Нестинга (опция) позволяет оптимизировать процессы, обеспечивает высокий контроль, хорошее управление, ориентировано на дизайн, с обменом данными для облегчения работы. Такой принцип работы снижает издержки производства при сохранении точности и эффективности.

Область применения

NCG3021L применяется для индивидуальных заказов мебельных компаний.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

NCG3021L применяется для индивидуальных заказов мебельных компаний.

СХЕМА ОБРАБОТКИ:

	Схема работы линии
	Автоматическая загрузка с нанесением маркировки
	Зона обработки
	Автоматическая выгрузка

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

	Портал Внутри портала расположены компактные ребра жесткости, которые обеспечивают высокую прочность и устойчивость. Это позволяет добиться высокого качества обработки и продлевает срок службы оборудования.
	Автоматическая погрузка Подъёмный стол предназначен для подъёма штабеля плит на заданный уровень и его перемещения на рабочий стол станка. Два паза на подъемном столе не только уменьшают поверхность контакта между плитой и столом, снижая трение, но и обеспечивают удобную погрузку плит вилочным погрузчиком. Примечание:для достижения максимальной загрузки подъёмного стола, необходимо поместить его в углубление в полу.

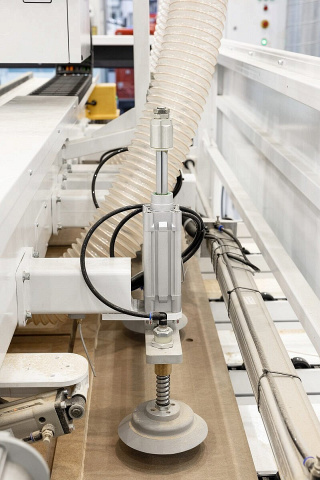

	Толкатель Предназначен для автоматического проталкивания плиты после нанесения маркировки, осуществляя одновременно с вакуумными присосками перемещение в зону обработки.

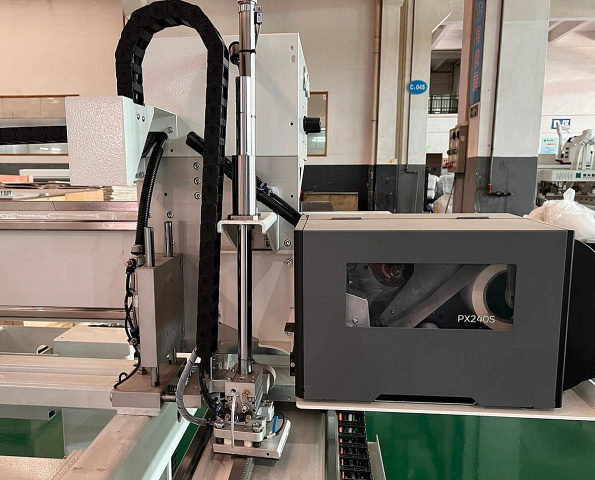

	Автоматическое нанесение этикетки со штрих-кодированием Высокоточная и быстрая маркировка позволяет исключить человеческий фактор из данного процесса, значительно повышая производительность линии. На этикетке может быть представлена информация о заготовке, включая размер плиты, штрихкод, QR-код, имя клиента, информация о заказе, информация об облицовывании кромки и тд. Примечание:для нанесения маркировки потребуется дополнительное мебельное программное обеспечение, которое не входит в стандартную комплектацию станка.

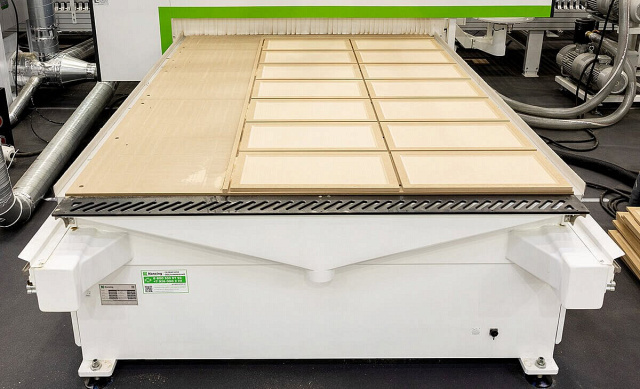

	Рабочий стол Разделён на секции, что позволяет обрабатывать листы разных форматов без потери мощности, а пазы на поверхности обеспечивают эффективную работу вакуумной системы.

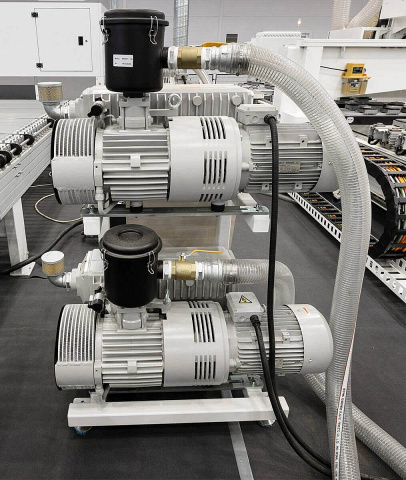

	Вакуумный насос Вакуумный насос воздушного охлаждения мощностью 7,5 кВт, пропускной способностью всасывания 300 м3/ч и давлением 0,5 кг/см2.

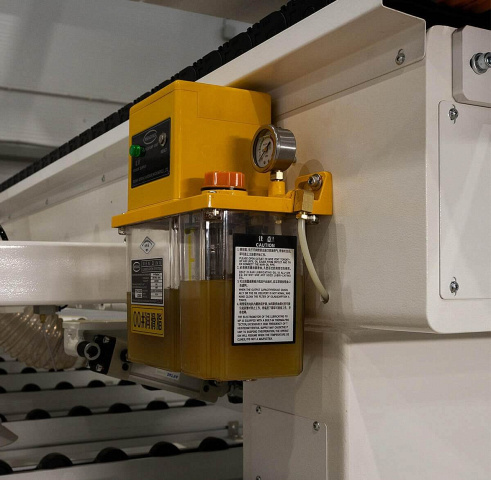

	Автоматическая смазка Автоматическая система смазки направляющих снижает износ, риск повреждения, а также время на обслуживание станка, связанных с недостаточным количеством смазочного материала.

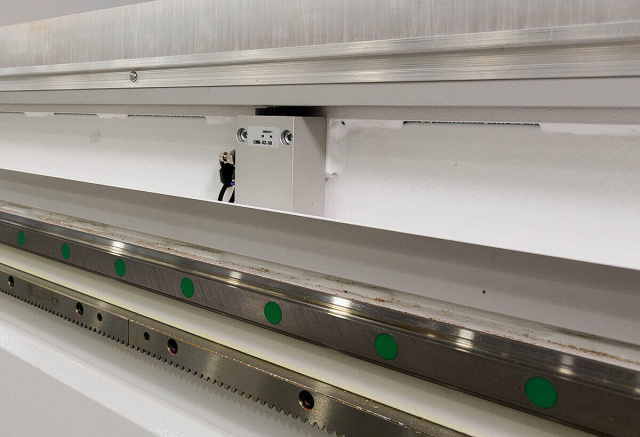

	Перемещение по осям Координата X Длинная зубчатая рейка с шестерней по координате X повышает точность перемещения портала, снижая возможную вибрацию при работе. Координаты Y и Z Шарико-винтовая пара с мелкой резьбой обеспечивает большую точность работы станка.
	Сервомоторы Точность перемещения по каждой координатной оси обеспечивается высококачественными сервомоторами.

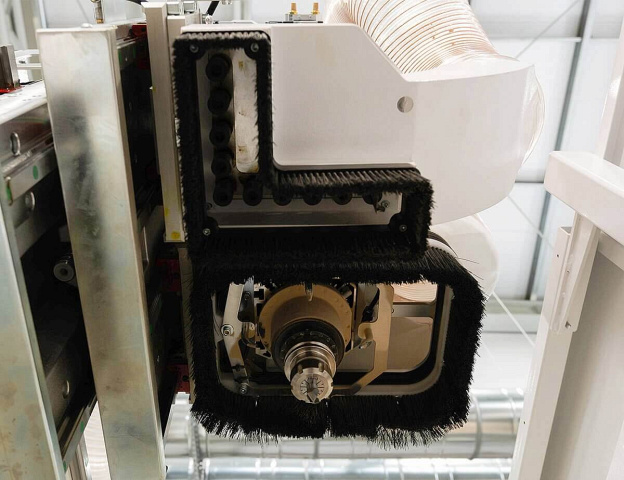

	Главный шпиндель Станок оснащен шпинделем с воздушным охлаждением, мощностью 12 кВт, скоростью вращения до 24 000 об/мин, что обеспечивает высокую мощность и точность обработки. Патрон для инструмента HSK-63F обеспечивает плотный контакт между держателем инструмента и прижимами, надежную фиксацию и быструю работу устройства автоматической смены инструмента.
	Cверлильный блок Кожух Полностью закрытый обрабатывающий блок с системой шиберов и подобранными по диаметру аспирационными рукавами для эффективного пылеудаления. Выходы: 200 мм x 1, 125 мм x 2

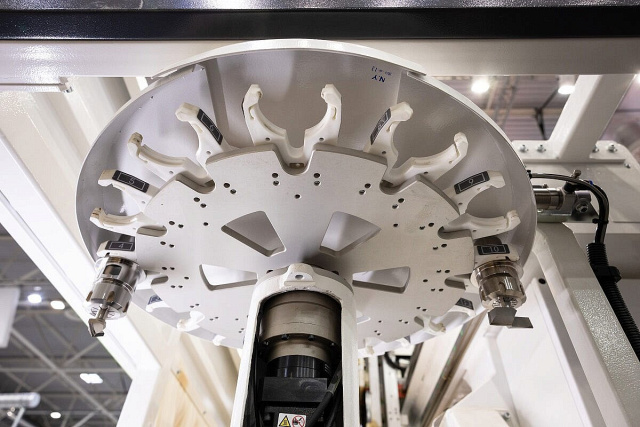

	Магазин автоматической смены инструментов 12-позиционный магазин инструментов с сервоприводом исключает необходимость смены инструмента вручную, обеспечивает максимальное удобство эксплуатации и экономию времени. Тип патрона для инструмента: HSK-63F. Примечание:стандартная комплектация включает два патрона для инструмента.
	Боковые пневмоупоры На каждой стороне оси Х расположено по два упора для базирования заготовок, которые автоматически поднимаются пневматическими цилиндрами. Всего для позиционирования плит используются четыре ограничителя и восемь цилиндров.
	Стол автоматической выгрузки Автоматический разгрузочный стол предназначен для приемки деталей после обработки. Оснащён оптическим датчиком наличия деталей в зоне разгрузки, который останавливает движение конвейера до момента пока деталь не будет разгружена. Для улучшения рабочих условий, разгрузочный стол оснащён системой пылеудаления, что снижает количество пыли и стружки во время разгрузки заготовок.

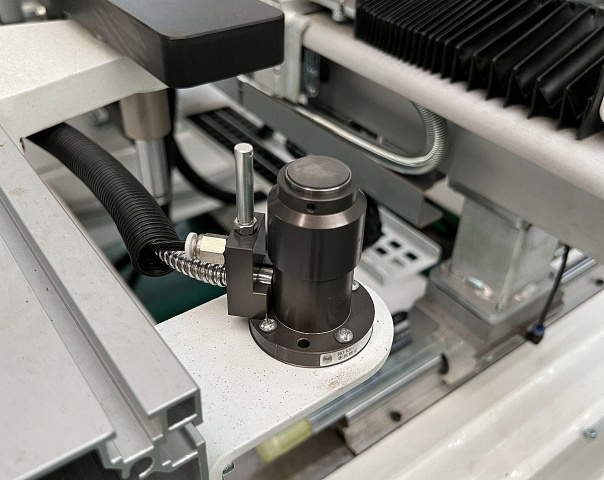

	Устройство автоматической калибровки инструмента Датчик осуществляет автоматическое измерение и калибровку инструмента, что значительно ускоряет производственный процесс и исключает ошибку оператора.
	Защитные кабелеукладчики Высококачественная гусеничная кабельно-трубная цепь используется для протяжки и защиты электрических кабелей и воздушного шланга при перемещении по каждой координатной оси, увеличивая тем самым срок эксплуатации.
	Пульт ручного управления Пульт управления используется для удобства настройки станка в ручном режиме.
	Световая индикация рабочих режимов Показывает рабочий статус станка, удобное информирование о статусе работы / ожидания / ошибки.
	Электрооборудование Компьютер Промышленный ПК с операционной системой Windows, экран DELL, USB-порт. Система управления Отдельный шкаф управления Высококачественные электрокомпоненты от извес Nanxing NCG3021Lтных мировых брендов обеспечивают надежную и бесперебойную работу линии.
	Станина Детали станин изготавливаются из толстостенного проката с использованием лазерной резки. Сборка станины осуществляется на специальном стапеле с применением высокоточных сварочных роботов. После сборки станина проходит операцию термической обработки для снятия внутренних напряжений. Затем, после термообработки, все посадочные поверхности и технологические отверстия обрабатываются на прецизионных портальных станках с ЧПУ за один установ.
	Сборочная линия Процесс сборки – заключительный и чрезвычайно важный этап. Высококвалифицированные инженеры сборочного цеха Nanxing отвечают каждый за свою операцию. Поэтому завод гарантирует высокое качество выпускаемого оборудования.

Технические характеристики

Характеристика	Значение
ЦЕНА	10 430 569 ₽
Мощность шпинделя, кВт	12
Частота вращения шпинделя, об/мин	0 - 24 000
Тип охлаждения шпинделя	Воздушное
Тип инструментального патрона	HSK 63F
Тип цанги	ER32
Тип смены инструмента	Автоматическая
Размеры зоны обработки, мм	2100 x 3000
Высота заготовки по оси Z, мм	300
Мощность шпинделя, кВт	12
Тип инструментального магазина	револьверный
Тип датчика калибровки инструмента	автоматический
Тип рабочего стола	вакуумный
Скорость холостого хода по оси X, м/мин	0 - 80
Скорость холостого хода по оси Y, м/мин	0 - 80
Скорость холостого хода по оси Z, м/мин	0 - 20
Скорость рабочего хода, м/мин	0 - 70
Тип передачи по осям X, Y	косозубая шестерня-рейка
Тип передачи по оси Z	ШВП
Тип электродвигателей перемещения	сервопривод
Система управления	TPA
Наличие сверлильной головы	да
Количество сверлильных шпинделей, шт.	21
Частота вращения, об/мин	4000
Мощность двигателя сверлильной группы, кВт	1,7
Принтер печати этикеток	да
Наличие вакуумного насоса	да
Количество, шт.	2
Производительность вакуумного насоса, м3/ч	250 x 2
Общая производительность насосов, м3/ч	5
Мощность, кВт	7,5 x 2
Суммарная мощность насосов, кВт	15
Диаметр патрубков, мм	Ø200 x 1, Ø125 x 7
Статическое давление воздушного потока вытяжной системы в точке подключения, Па	1800
Скорость воздуха в патрубке, м/с	30 - 35
Давление в пневмосистеме, Мпа	0,5
Расход сжатого воздуха, л/мин	250
Напряжение, В	380
Частота, Гц	50
Общая установленная мощность, кВт	44
Длина, мм	12 500
Ширина, мм	4500
Высота, мм	2500
Вес, кг	7000
