Станок токарный с ЧПУ Metal Master XNC 50100

Код товара: 98537
На складе: 1 шт.
  • Станок токарный с ЧПУ Metal Master XNC 50100, рис.1
  • Станок токарный с ЧПУ Metal Master XNC 50100, рис.2
  • Станок токарный с ЧПУ Metal Master XNC 50100, рис.3
  • Станок токарный с ЧПУ Metal Master XNC 50100, рис.4
  • Станок токарный с ЧПУ Metal Master XNC 50100, рис.5
  • Станок токарный с ЧПУ Metal Master XNC 50100, рис.6
  • Станок токарный с ЧПУ Metal Master XNC 50100, рис.7
  • Станок токарный с ЧПУ Metal Master XNC 50100, рис.8
  • Станок токарный с ЧПУ Metal Master XNC 50100, рис.9
  • Станок токарный с ЧПУ Metal Master XNC 50100, рис.10
  • Станок токарный с ЧПУ Metal Master XNC 50100, рис.11
  • Станок токарный с ЧПУ Metal Master XNC 50100, рис.12
  • Станок токарный с ЧПУ Metal Master XNC 50100, рис.13
  • Станок токарный с ЧПУ Metal Master XNC 50100, рис.14
  • Станок токарный с ЧПУ Metal Master XNC 50100, рис.15
  • Станок токарный с ЧПУ Metal Master XNC 50100, рис.16
  • Станок токарный с ЧПУ Metal Master XNC 50100, рис.17
  • Станок токарный с ЧПУ Metal Master XNC 50100, рис.18
  • Станок токарный с ЧПУ Metal Master XNC 50100, рис.19
  • Станок токарный с ЧПУ Metal Master XNC 50100, рис.20
  • Станок токарный с ЧПУ Metal Master XNC 50100, рис.21
  • Станок токарный с ЧПУ Metal Master XNC 50100, рис.22
  • Станок токарный с ЧПУ Metal Master XNC 50100, рис.23
  • Станок токарный с ЧПУ Metal Master XNC 50100, рис.24
  • Станок токарный с ЧПУ Metal Master XNC 50100, рис.25
  • Станок токарный с ЧПУ Metal Master XNC 50100, рис.26
  • Станок токарный с ЧПУ Metal Master XNC 50100, рис.27
5.0 (голосов 333 / просмотров 500)

Артикул: mem2452

Печать
11.04.2025
На складе: 1
2 630 000
Получить предложение
Станок токарный с ЧПУ Metal Master XNC 50100
  • * Ваше имя:
  • * Email:
  • * Телефон:
Настоящим подтверждаю, что я ознакомлен и согласен с условиями политики конфиденциальности.
8 495 646 13 16
sales@dvt-spb.ru
Расчет доставки
Производитель: Metal Master (Россия)
Сертификат: Официальный дилер

Токарный станок с ЧПУ Metal Master XNC 50100 — это современное высококачественное оборудование, которое представляет собой эффективное решение для точной обработки различных металлических и неметаллических материалов. Этот станок идеально подходит для выполнения сложных токарных операций с высокой точностью и производительностью, обеспечивая стабильную работу в самых разных отраслях промышленности.

Назначение

Токарный станок с ЧПУ Metal Master XNC 50100 предназначен для обработки металлических заготовок и деталей с высокой точностью. Он используется для выполнения операций токарной обработки, таких как точение, резьбонарезание, расточка и другие виды фрезерования. Система ЧПУ позволяет автоматизировать процесс, улучшая производительность и снижая вероятность ошибок.

Преимущества

  • Высокая точность и стабильность: Система ЧПУ гарантирует высокую точность при выполнении сложных операций, что значительно улучшает качество конечного изделия.
  • Автоматизация процессов: ЧПУ позволяет сократить время на настройку и выполнение операций, минимизируя участие оператора.
  • Широкие возможности обработки: Станок подходит для обработки как простых, так и сложных деталей, позволяя выполнять большое количество операций на одной установке.
  • Надежность и долговечность: Станок изготовлен из прочных материалов, что гарантирует его долгосрочную эксплуатацию и минимальное количество поломок.
  • Энергоэффективность: Высокая производительность при сравнительно низком уровне потребления энергии.

Особенности

  • Система ЧПУ: С помощью числового программного управления (ЧПУ) можно точно настроить параметры обработки, что значительно повышает эффективность и качество работы.
  • Модернизированная конструкция: Прочный и устойчивый корпус, минимизирующий вибрации, что способствует точности и долговечности работы.
  • Высокая производительность: Станок способен работать на высоких скоростях, обеспечивая быструю обработку заготовок без потери точности.
  • Гибкость в настройках: Возможность программирования различных операций для выполнения широкого спектра работ.

Сферы применения

Токарный станок с ЧПУ Metal Master XNC 50100 используется в различных отраслях, таких как:

  • Машиностроение: Для изготовления деталей и компонентов для механизмов и машин.
  • Автомобильная промышленность: Применяется для производства высокоточенных деталей для автомобилей и автозапчастей.
  • Авиастроение: Используется для производства деталей для авиационной промышленности, требующих высокой точности.
  • Производственные предприятия: Идеален для массового и мелкосерийного производства деталей для различных отраслей.
  • Металлообработка: Применяется для обработки различных металлических и неметаллических материалов, таких как алюминий, сталь, пластик и другие.

Почему выбрать станок metal master xnc 50100?

Токарный станок с ЧПУ Metal Master XNC 50100 — это надежное и высокопроизводительное оборудование, которое обеспечит отличное качество и точность при обработке деталей. Преимущества автоматизации с ЧПУ, высокая производительность и гибкость настроек делают его идеальным решением для промышленных предприятий, а также для мастерских, занимающихся мелкосерийным и индивидуальным производством.

Станок токарный с чпу metal master xnc 50100 основные технические характеристики

Вес нетто/брутто, кг 3000/3300
Характеристики XNC 50100
Габаритные размеры станка (дхшхв), мм 2695х1466x1608
Конус шпинделя 93 мм 1:20
Тип двигателя Частотный
Расстояние между центрами, мм 1 000
Диаметр патрона, мм 250
Ширина станины, мм 400
Диаметр сквозного отверстия шпинделя, мм 86
Конус пиноли задней бабки МТ5
Ход пиноли задней бабки, мм 150
Габаритные размеры станка в упаковке (дхшхв), мм 3300х1670х2100
Макс. диаметр обработки над станиной, мм 500
Торец шпинделя А2-8
Макс. диаметр обработки над поперечными салазками, мм 280
Диапазоны скоростей шпинделя,об/мин 50 – 1600
Диаметр сквозного отверстия тяговой трубки, мм 75
Тип патрона Гидравлический
Диаметр отверстия 3х кулачкового патрона, мм 72
Перемещение по оси х, мм 330
Перемещение по оси z, мм 1 000
Резцедержатель Электрический револьверный
Количество инструментов 8
Размер держателя инструмента, мм 25х25
Размер инструментального блока с квадратным сечением, мм 25x25 (2 шт.)
Размер инструментального блока с круглым сечением, мм ø22 (2 шт.)
Задняя бабка Гидравлическая
Мощность главного двигателя,квт 11
Размер винта x/z 3205/5010
Класс точности x/z P5
Точность позиционирования x/z, мм 0,016/0,025
Повторяемость x/z, мм 0,007/0,01
Мощность двигателя сож, квт 0,18
Система чпу Siemens 808DA
Ускоренные подачи x/z, м./мин. 6-8

Особенности

Токарный станок metal master xnc 50100 оснащен системой чпу sinumerik 808da, предназначенной для работы на токарных станках. компактная, надежная и удобная в обслуживании моноблочная система чпу со специальным системным по для токарной обработки является оптимальным выбором для станков данного класса.
Блок управления чпу имеет в своем составе пульт, отвечающий за ручное перемещение суппорта.
Мощная литая чугунная станина гасит вибрации, а также придает конструкции жесткость и стабильность при работе. станина проходит термическую обработку для снятия напряжений, а внутренние части станины усилены ребрами жесткости.
Защитные дверцы станка оснащены концевым выключателем.
На станке установлен 3-кулачковый гидравлический патрон диаметром 250 мм.

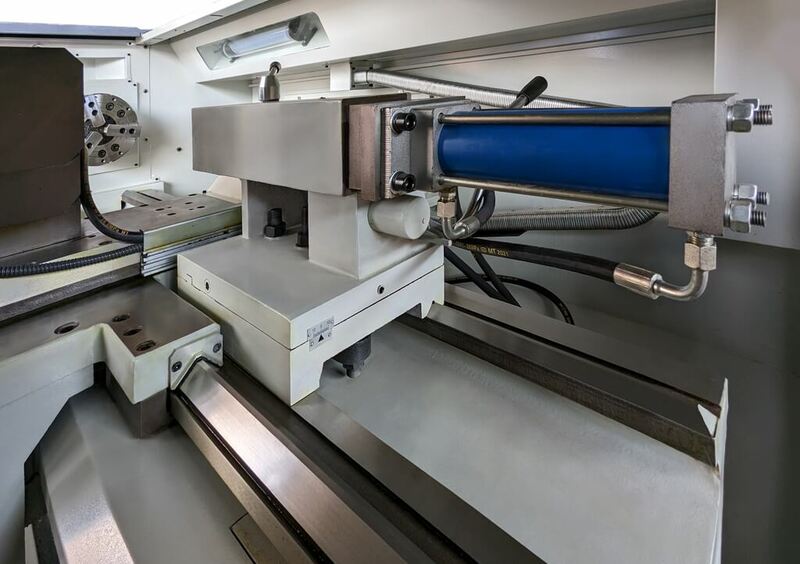

На задней бабке установлен гидроцилиндр, отвечающий за перемещение пиноли.
Управление гидравлическим патроном и перемещением пиноли задней бабки осуществляется при помощи переносной ножной педали.
Задняя бабка станка оснащена быстрозажимным эксцентриковым механизмом. перемещение задней бабки осуществляется вручную.
Суппорт оснащен 8-позиционной револьверной головкой. револьверная головка оснащена инструментальными блоками для установки инструмента с хвостовиком квадратного сечения размером 25х25 мм (2 шт.) и для инструмента с хвостовиком круглого сечения диаметром 22 мм (2 шт.) с возможностью расточки до диаметра 25 мм.
Револьверная головка имеет специальные патрубки, через которые в зону резания подается сож.
Направляющие станины прошли закалку током высокой частоты. ширина станины составляет 400 мм.

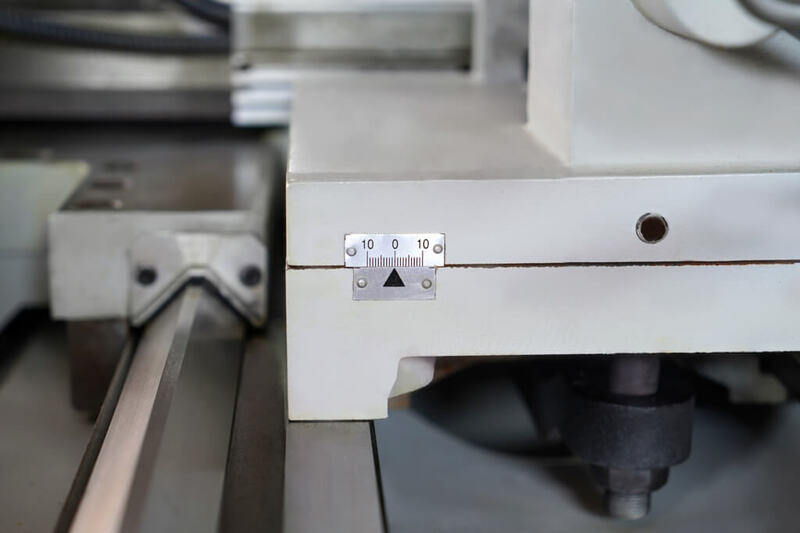

Поперечное перемещение задней бабки составляет ±10 мм.
Суппорт перемещается при помощи швп в поперечном и продольном направлении. прецизионные шлифованные швп обеспечивают высокую точность и повторяемость позиционирования инструмента, а также плавное перемещение инструментального блока и его длительный срок службы.
Автоматическая система смазки обеспечивает бесперебойную и своевременную смазку всех подвижных частей станка.
Станок оборудован светодиодной лампой местного освещения.
Станция автоматической подачи сож включает в себя двигатель мощностью 0,18 квт и резервуар, которые располагаются под станком.
С тыльной стороны станка расположен электрошкаф. сервоприводы и электрокомпоненты мирового извес XNC 50100тного бренда siemens, а также частотный преобразователь alpha обеспечивают надежную и бесперебойную работу оборудования. дверца электрошкафа оснащена концевым выключателем.
На корпусе электрошкафа имеются вентиляционные окошки, а также общий рубильник включения и выключения станка.
Станок оснащен частотным и надежным двигателем мощностью 11 квт. вращение на шпиндель передается через клиновые ремни.
Под защитной дверцей шпиндельной бабки расположено гидравлическое устройство, состоящее из закрепленного на шпинделе гидравлического цилиндра с поршнем. на хвостовике гидроцилиндра расположен маслоподающий коллектор. защитная дверца оснащена концевым выключателем.
За перемещение суппорта по осям x/z отвечают сервоприводы бренда siemens.
В ЗИП входит набор рожковых ключей, набор шестигранников, отвертки, ключ для снятия гидравлического патрона, переходник с конуса 93 мм 1:20 на конус МТ-5, опоры, два упорных центра, инструментальный ящик, инструкция ЧПУ и инструкция по эксплуатации.
В зип входит набор рожковых ключей, набор шестигранников, масленка, отвертки, ключ для снятия гидравлического патрона, опоры, два упорных центра, инструментальный ящик, инструкция чпу и инструкция по эксплуатации.
