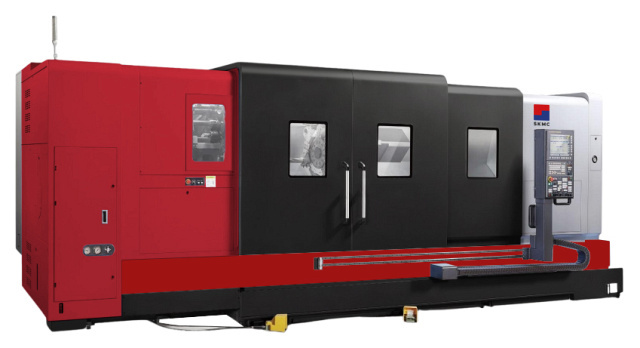

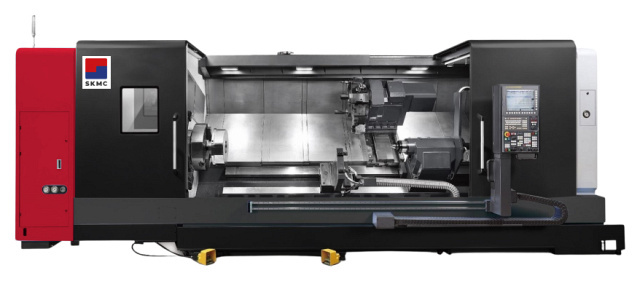

Токарные обрабатывающие центры SKMC DL6000(L)

Токарные центры SKMC серии DL являются самыми мощными станками в своем классе. Токарные центры предназначены для интенсивной и непрерывной обработки, обеспечивая длительное время высокую точность изделий и превосходную чистоту обработанной поверхности. Высокие скорости съема металла наряду с быстрым позиционированием и быстрым поворотом револьверной головки обеспечивают оптимальное время производственного цикла. Испытанные технологии изготовления и сверхжесткая конструкция в сочетании с передовыми технологическими достижениями применены при создании этих высококачественных станков с исключительными производственными характеристиками. Токарные обрабатывающие центры SКMС серии DL применяются во всех отраслях машиностроительной индустрии, в том числе в авиационно-космической, автомобильной и нефтегазовой промышленности для обработки закаленных, высоколегированных, жаропрочных сталей и чугуна. Область применения Авиационно-космическая промышленность Автомобильная промышленность Машиностроение

Область применения

Токарные обрабатывающие центры SКMС серии DL применяются во всех отраслях машиностроительной индустрии, в том числе в авиационно-космической, автомобильной и нефтегазовой промышленности для обработки закаленных, высоколегированных, жаропрочных сталей и чугуна. Авиационно-космическая промышленность Автомобильная промышленность Машиностроение

Схемы обработки

	Осевое сверление
	Развёртывание
	Наружное (проходное) точение
	Точение канавки
	Точение фаски
	Точение конуса
	Точение торца
	Резьбонарезание
	Расточка
	Накатка профиля

Конструктивные особенности

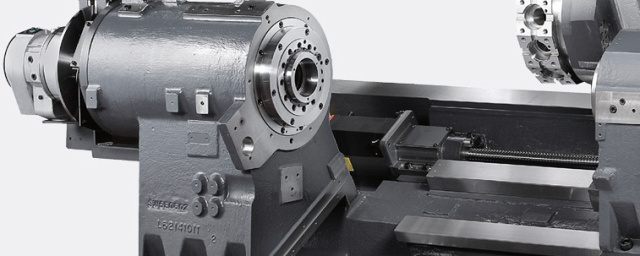

	Конструкция станины и направляющих Серия DL имеет конструкцию станины под углом 45° с направляющими скольжения. Станина представляет собой монолитную отливку с направляющими каретки суппорта и задней бабки, расположенными в одной плоскости, что способствует уменьшению тепловых деформаций. Трубная конструкция станины с высоким сопротивлением кручению, усиленная ребрами жесткости, предотвращает скручивание и деформацию. Используется литьё из чугуна «Механит», который обладает превосходными демпфирующими характеристиками. Такая конструкция обеспечивает высокую жесткость и отсутствие деформаций во время резания на тяжелых режимах. Направляющие прямоугольного типа с широким охватом, широко разнесённые - для обеспечения жесткости и точности. Каждая направляющая подвергнута индукционной закалке и точному шлифованию.

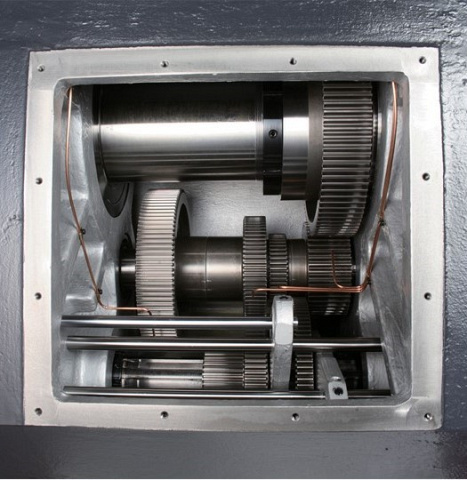

	Главный шпиндель с редукторным приводом Отливка шпиндельной бабки выполняется из чугуна «Механит», а наружное оребрение увеличивает площадь поверхности с целью улучшения рассеивания тепла. Шпиндельная бабка и главный шпиндель изготавливаются в регулируемой температурной среде, после чего собираются и испытываются в чистом помещении. В усиленном шпиндельном модуле шпиндель опирается на два ряда цилиндрических роликовых подшипников в передней и задней опорах и сдвоенные радиально-упорные подшипники между ними. Цилиндрические роликовые подшипники имеют большую контактную поверхность, что обеспечивает высочайшую жесткость при тяжелых нагрузках и достижение превосходной чистоты обработанных поверхностей. Все подшипники шпинделя обеспечены консистентной смазкой на вес SKMC DL6000ь период эксплуатации и имеют класс точности P4. Мощность подаётся на шпиндель через редуктор, обеспечивая как высокие скорости шпинделя, так и мощный крутящий момент на низких скоростях.
	Усиленная револьверная голова Большая 12-позиционная усиленная револьверная голова оснащена торцовой зубчатой муфтой большого диаметра. Усиленная конструкция обеспечивает жесткость, обеспечивая снятие больших припусков при черновой обработке и качественную чистовую обработку поверхности. Суппорт револьверной головки выполнен из того же самого чугуна «Механит», из которого отлит основной корпус и шпиндельная бабка. Это обеспечивает снижению вибрации в процессе резания. Направляющие по оси X – шестигранные, прямоугольного типа с широким охватом для обеспечения максимально жесткости и точности обработки.

Комплектация

Стандартная

Дополнительная

Технические характеристики

Характеристика	Значение
Макс. диаметр вращения, мм	1030 (1000)
Макс. диаметр точения, мм	900
Макс. длина точения, мм	1600 (3200)
Макс. диаметр прутка, мм	117
По оси X, мм	470
По оси Z, мм	1650 (3235)
Конус	A2-15
Частота вращения шпинделя, об/мин	1800
Диаметр отверстия шпинделя, мм	152
Размер патрона, дюйм	21
Ускоренная подача по оси X, м/мин	12
Ускоренная подача по оси Z, м/мин	16 (10)
Размер державки инструмента, мм	32 x 32
Размер державки расточного резца, мм	80
Точность позиционирования, мм	±0,005 / ±0,006
Повторяемость, мм	±0,002 / ±0,003
Перемещение задней бабки, мм	1600 (3200)
Конус пиноли задней бабки	МТ6
Ход пиноли задней бабки, мм	150
Диаметр пиноли задней бабки, мм	160
Двигатель привода главного шпинделя, кВт	37 / 55
Двигатель привода оси Х, кВт	7
Двигатель привода оси Z, кВт	9
Крутящий момент главного шпинделя, Нм	6622
Двигатель приводного инструмента, кВт	нет
Крутящий момент приводного инструмента, Нм	нет
Количество инструментов, шт.	12
Угол наклона станины, град.	45
Тип направляющих	Скольжения
Приводной инструмент	нет
Ось Y	нет
Длина, мм	2780 (2590)
Ширина, мм	5760 (7360)
Высота, мм	3145 (2770)
Вес, кг	16 300 (21 800)
