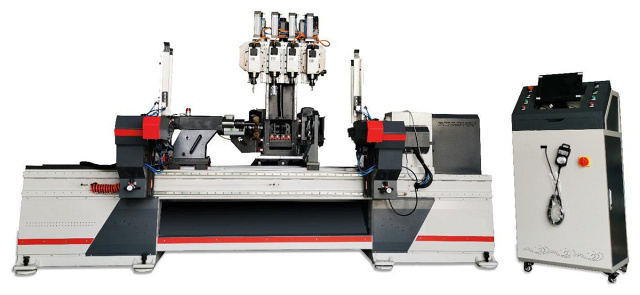

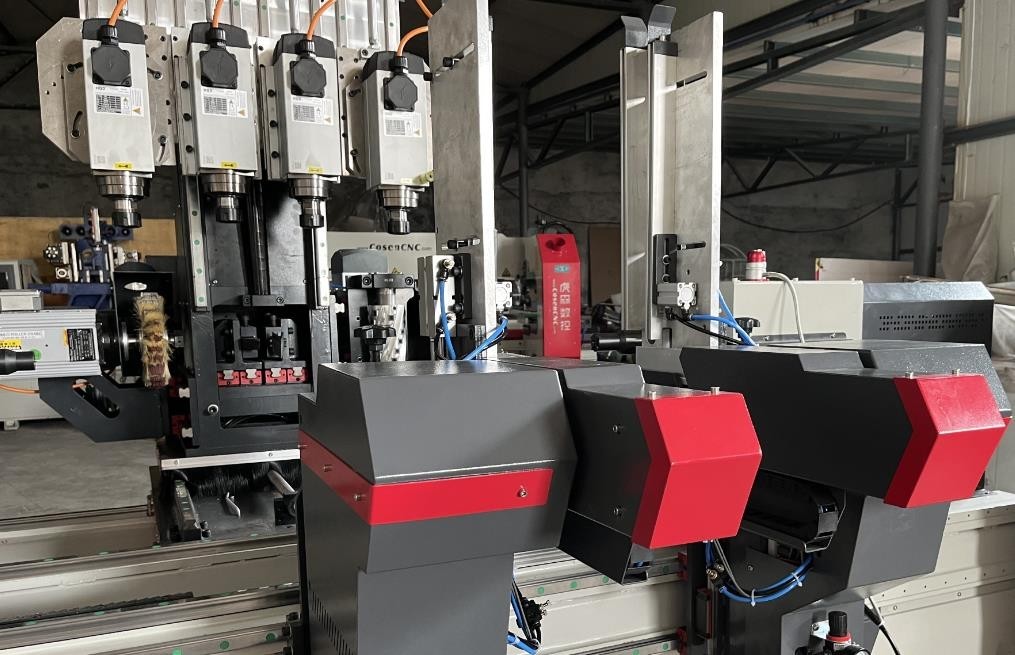

Токарный центр с ЧПУ с автозагрузкой Beaver 12D4 MAXI

Массовое и серийное производство эксклюзивных токарных изделий из различных пород древесины. Cтолярные мастерские и мебельные предприятия для изготовления токарных изделий в большом количестве: балясин, ножек столов и стульев, точеных элементов мебели. Полностью автоматическая обработка 2-мя резцами, 4-мя фрезерными шпинделями под концевые фрезы, одним фрезерным узлом с насадной фрезой, и финальным шлифованием. Автоматическая загрузка позволяет увеличить производительность и исключить человеческий фактор, удобное программное обеспечение позволяет легко создавать и изменять программы. Область применения Получаемые изделия

Область применения

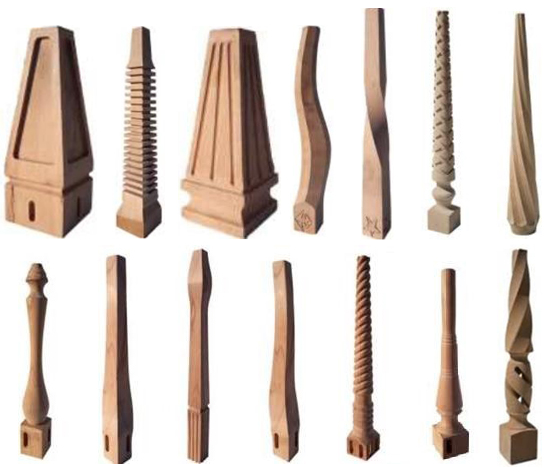

Cтолярные мастерские и мебельные предприятия для изготовления токарных изделий в большом количестве: балясин, ножек столов и стульев, точеных элементов мебели. Полностью автоматическая обработка 2-мя резцами, 4-мя фрезерными шпинделями под концевые фрезы, одним фрезерным узлом с насадной фрезой, и финальным шлифованием. Автоматическая загрузка позволяет увеличить производительность и исключить человеческий фактор, удобное программное обеспечение позволяет легко создавать и изменять программы. Получаемые изделия

Схемы обработки

	Точение резцами
	Фрезерование шпинделем

Конструктивные особенности

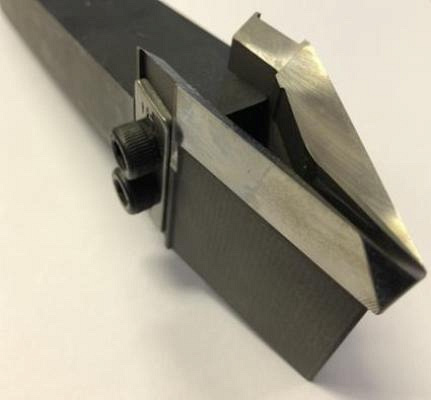

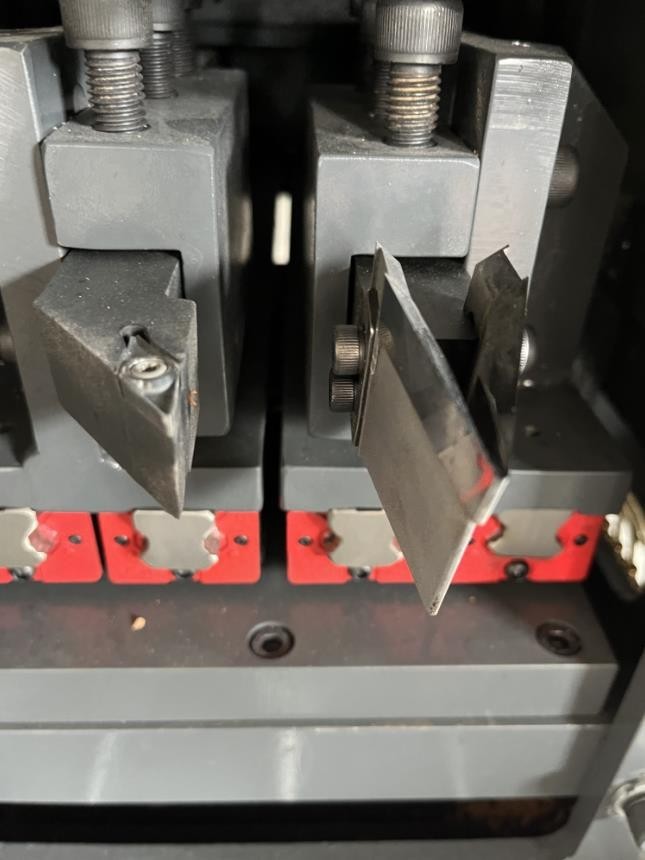

	Черновой и чистовой резцы Основной съем производится Черновым резцом, оснащенным съемной пластиной. Основное точение Чистовым резцом со съемным "носом" из высокопрочной стали. Заточка резца двустороння, позволяет работать в двух направлениях справа налево и наоборот. Широкая рабочая часть резца позволяет точить глубокий рельеф за один проход. Точить "носы" можно отдельно, а также не снимая с держателя.

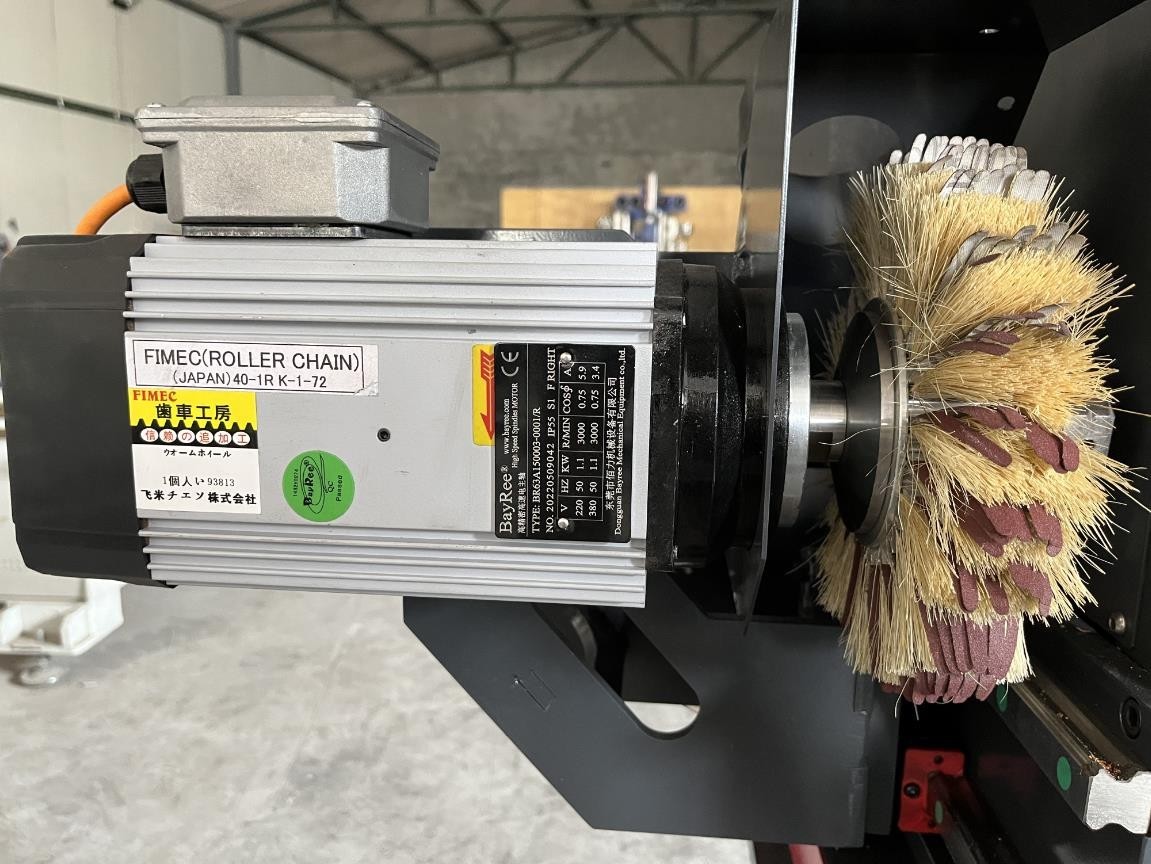

	Шлифовальный узел Финальная операция шлифования, придает законченный вид перед отделкой.

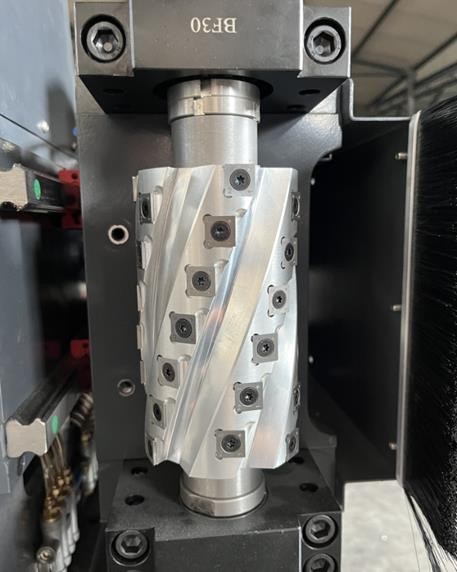

	Вертикальны фрезерный узел Вертикальный фрезерный агрегат оснащен шейперной фрезой, которая входит в комплект поставки. Позволяет изготавливать наиболее сложные и трудоемкие изделия, граненые, криволинейные не симметричные, такие как ножки "КАБРИОЛЬ" с высочайшей скоростью и точностью.

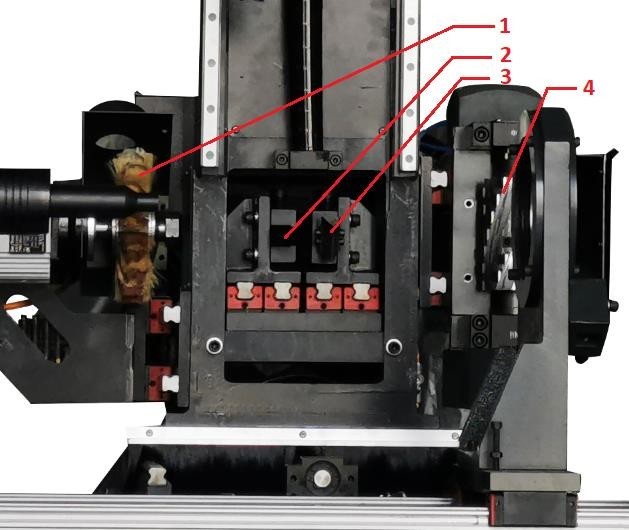

	Вертикальны фрезерный узел Узлы установлены на одном суппорте. Перемещение узлов по линейным направляющим. Поперечное движение обеспечивает ШВП.

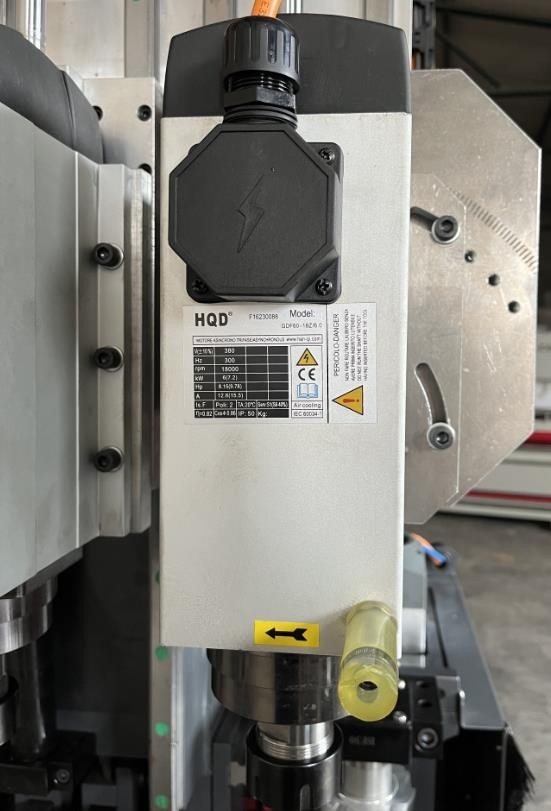

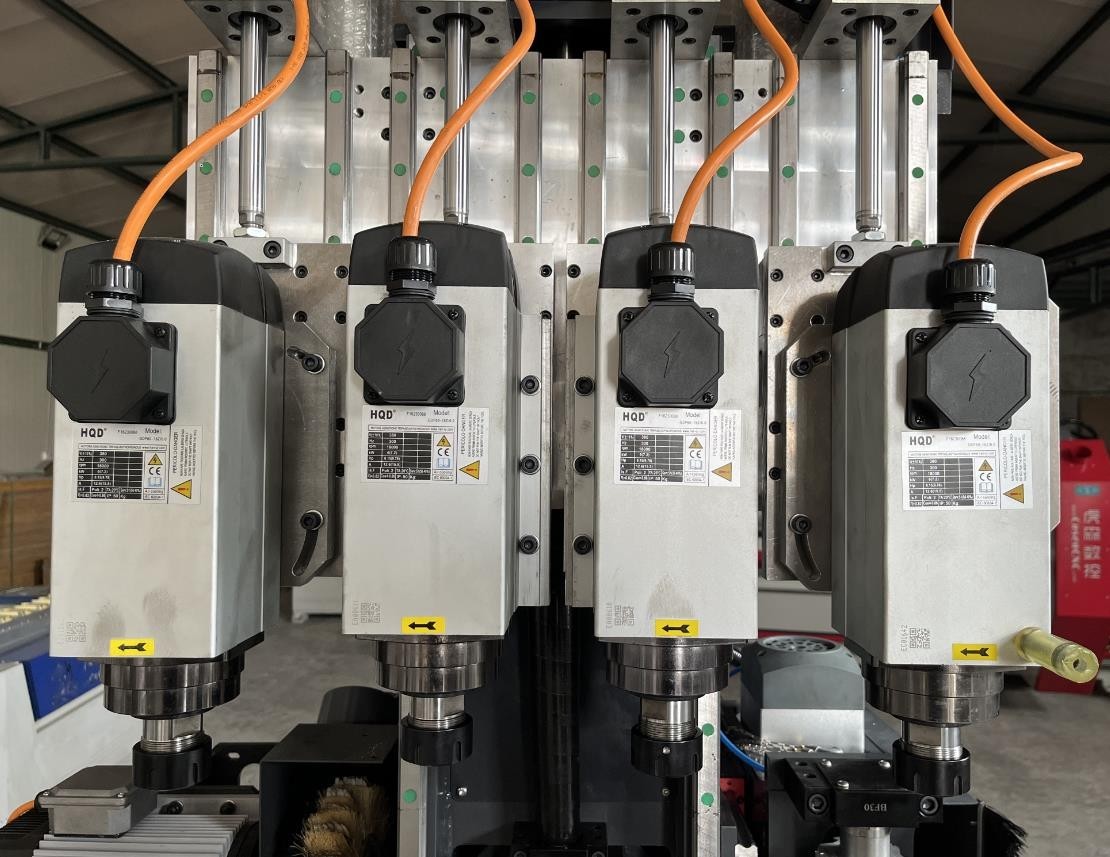

	Высокочастотные фрезерные узлы На станке их четыре, по 6 кВт каждый, это позволяет делать фрезеровку различной сложности и больших съемов древесины. Работа разными инструментами позволяет не останавливаться на их смену и значительно увеличивает номенклатуру изделий и сокращает время изготовления деталей.
	Наклон боковых шпинделей На станке предусмотрена возможность поворота/наклона крайних шпинделей 1-го и 4-го. Это позволяет делать сверление под углом или сложные фрезеровки / поднутрения.

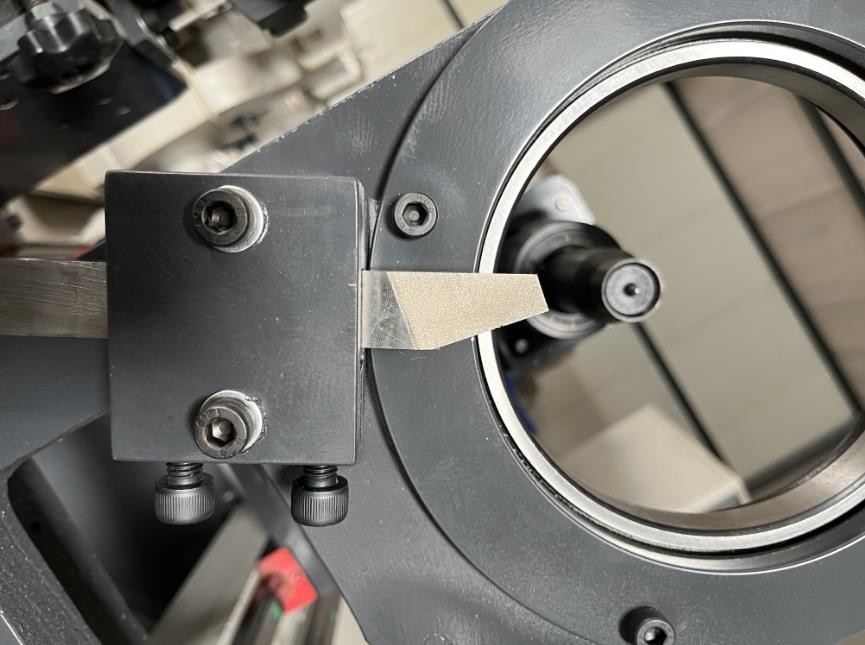

	Люнет При обработки длинных заготовок небольшого сечения необходимо использовать люнет. Обеспечивается надежная фиксация при обработке, исключается прогибание и вибрирование. Резец перед люнетом калибрует заготовку для плотной фиксации.
	Магазин заготовок Обеспечивает бесперебойную подачу заготовок в зону обработки.

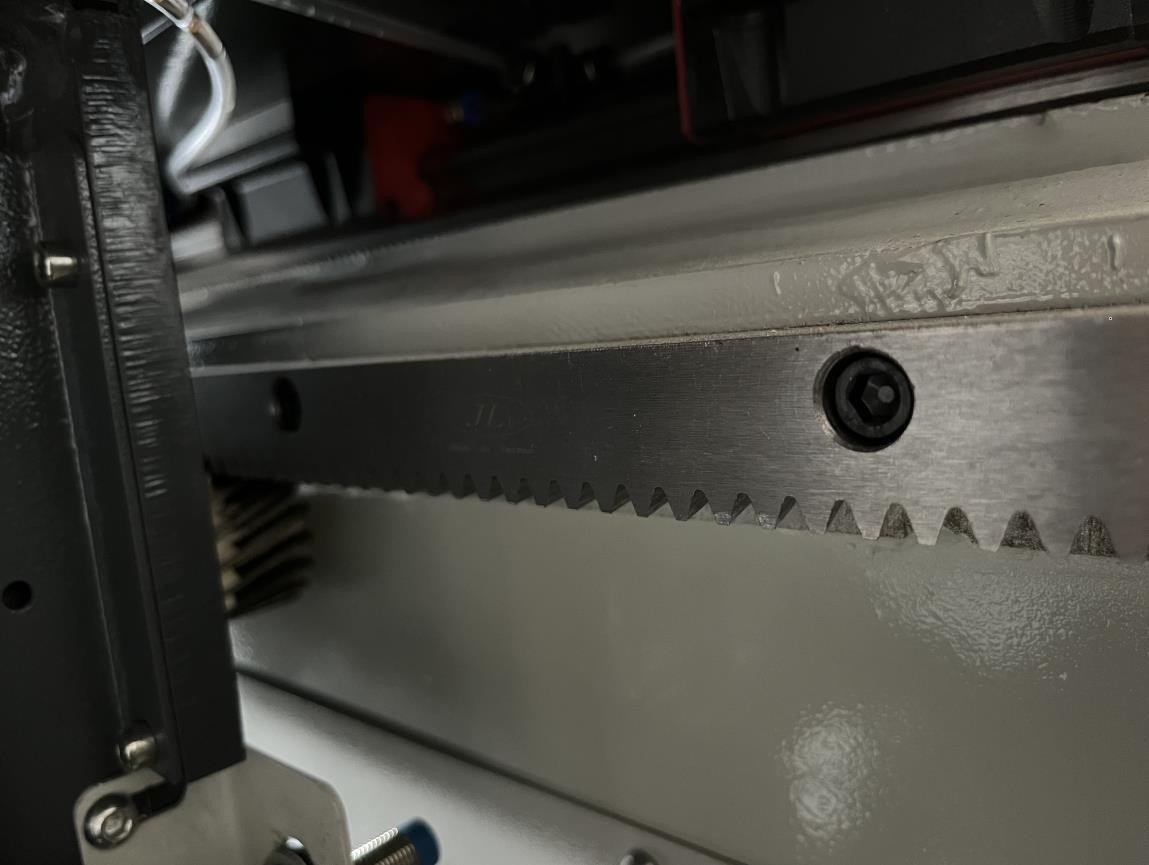

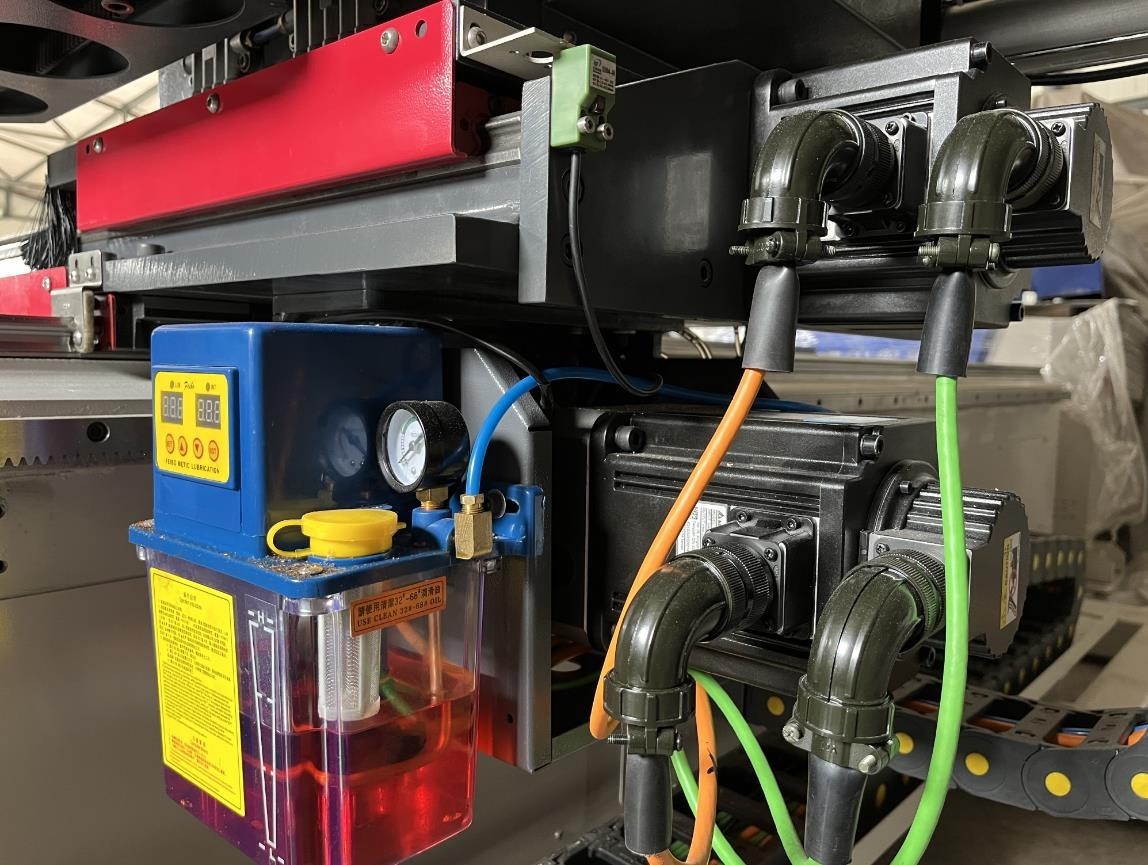

	Продольное перемещение агрегатного суппорта Суппорт перемещается вдоль станка по линейным направляющим и косозубой рейке. Движение при помощи серводвигателя.

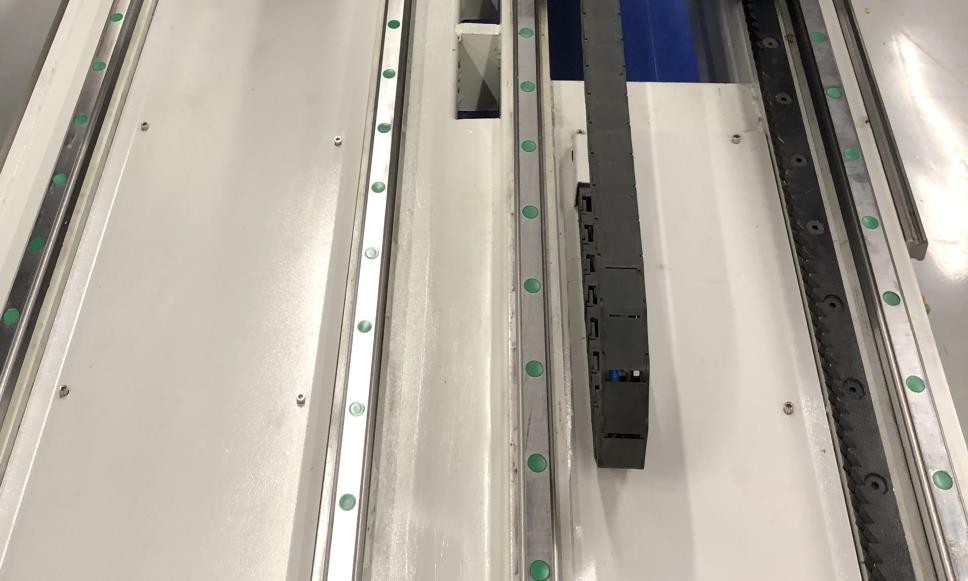

	Линейные направляющие и ШВП Точность перемещения узлов и высокое качество обработки обеспечивается использованием по всем осям линейных направляющих и шарико-винтовых пар.

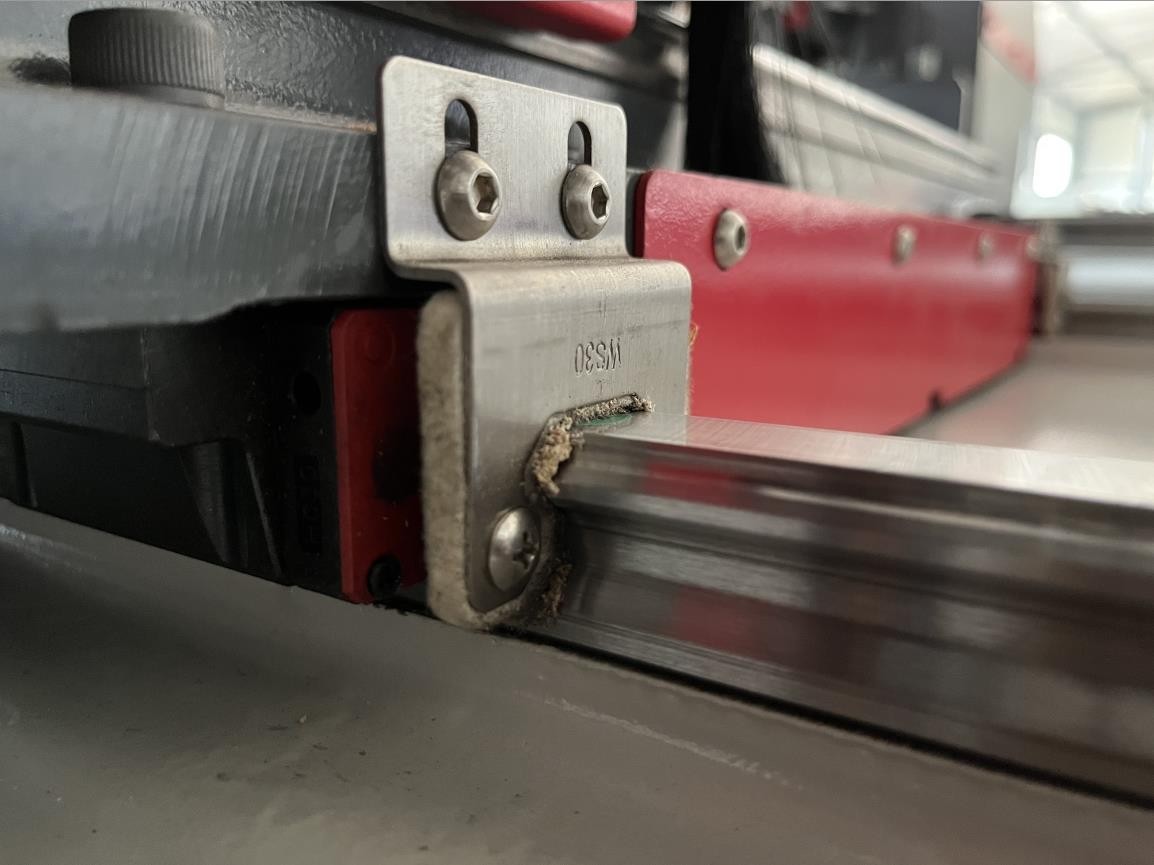

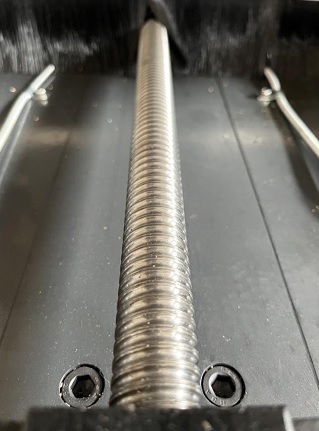

	ШВП Для исключения попадания пыли, ШВП, линейные подшипники и направляющие закрыты пылезащитными кожухами и накладками.

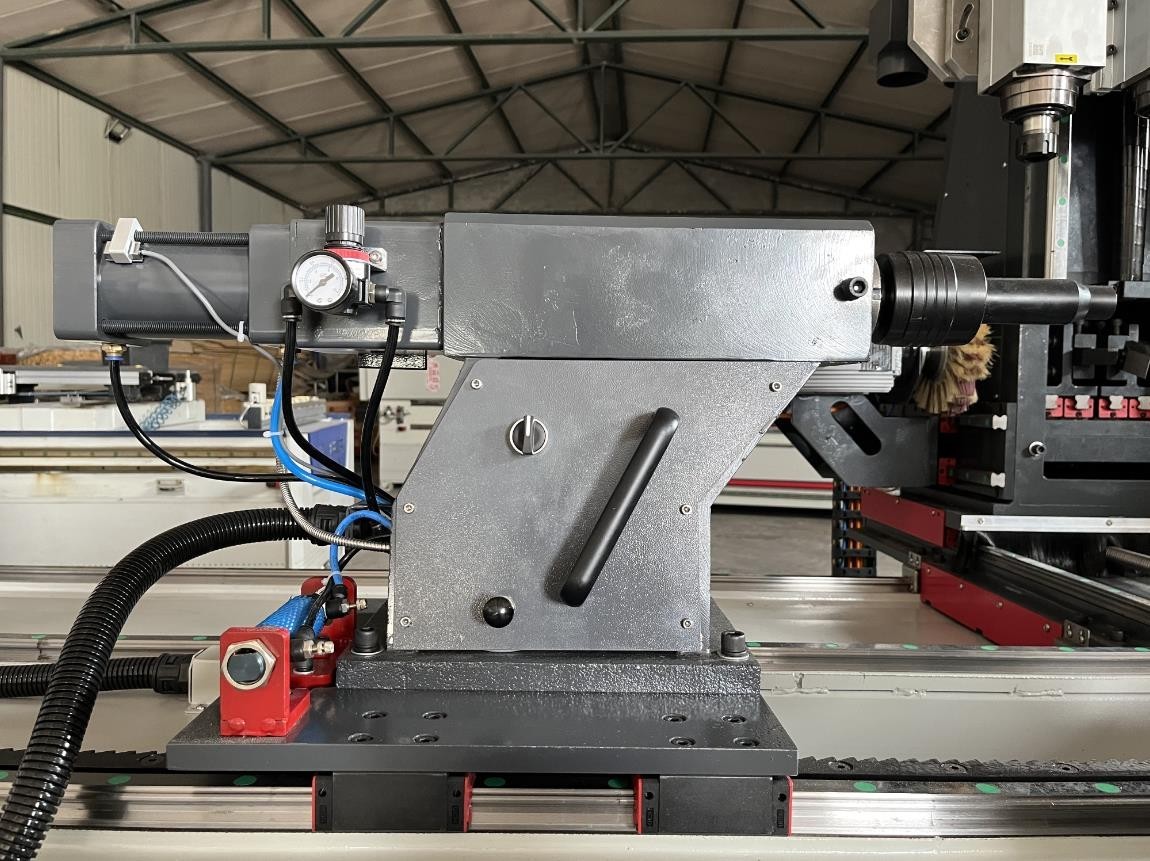

	Пневматический зажим заготовки (задняя бабка) Быстрая и надежная фиксация заготовки с помощью пневматического зажима на задней бабке.

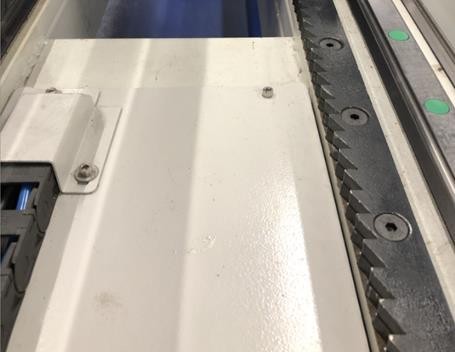

	Фиксация задней бабки Смещение задней бабки исключено. Надежная фиксация за зубчатую пластину.

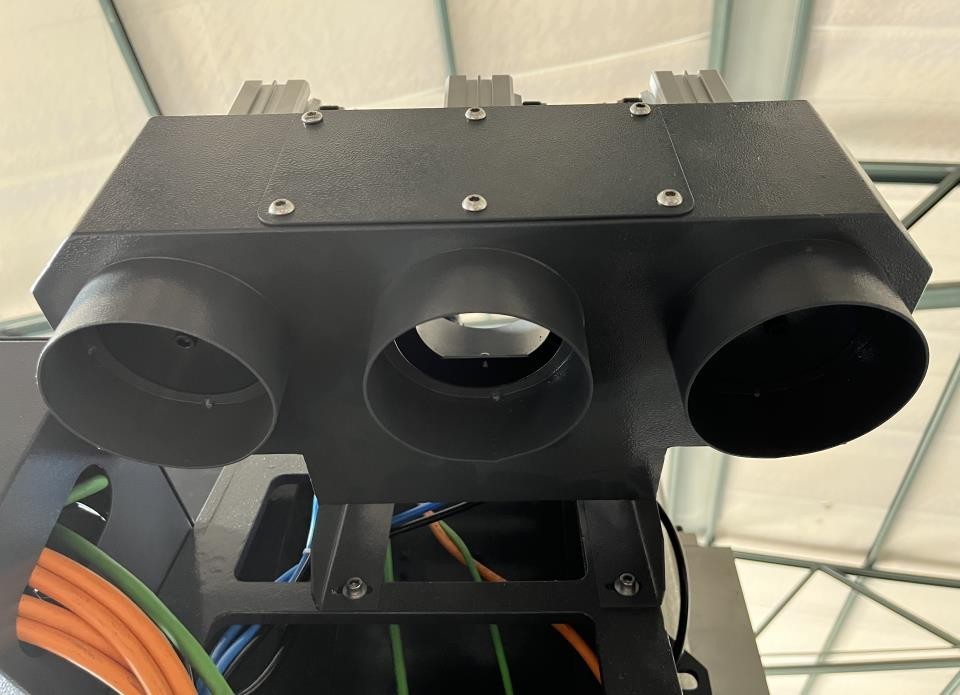

	Аспирационные выходы с пневмозаслонками В зависимости от операции, точение или шлифовка, происходит автоматическое открытие/закрытие аспирационного патрубка на текущую операцию.
	Массивная станина Массивная станина, усиленная ребрами жесткости, надежно гасит вибрации, что значительно повышает качество обработки и ресурс режущего инструмента. Выполнена из двух зон. Масса Beaver 12D4 MAXI станка: 1800 кг.
	Автоматическая смазка На станке установлена автоматическая смазочная станция с таймером. Централизованная смазка всех узлов по установленному времени, полностью исключен человеческий фактор.

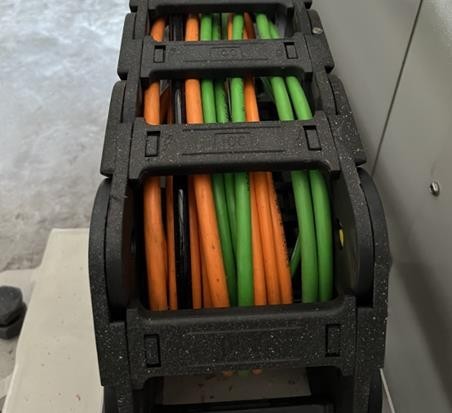

	Кабелеукладчики Во избежание перелома, перетерания вся проводка защищена кабелеукладчиками.

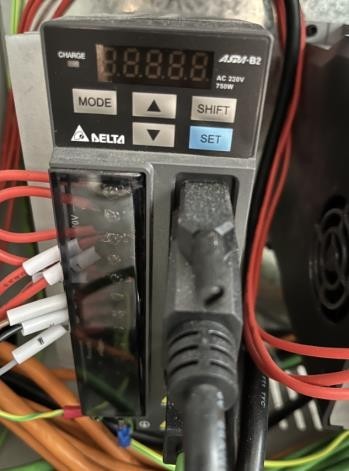

	Электрокомпоненты станка

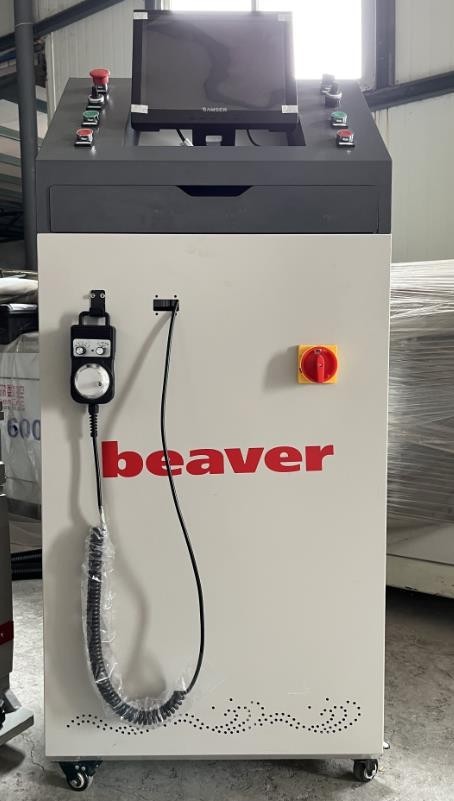

	Стойка управления Станок укомплектован стойкой управления с компьютером, программным обеспечением ArtCam и системой управления NC Studio.

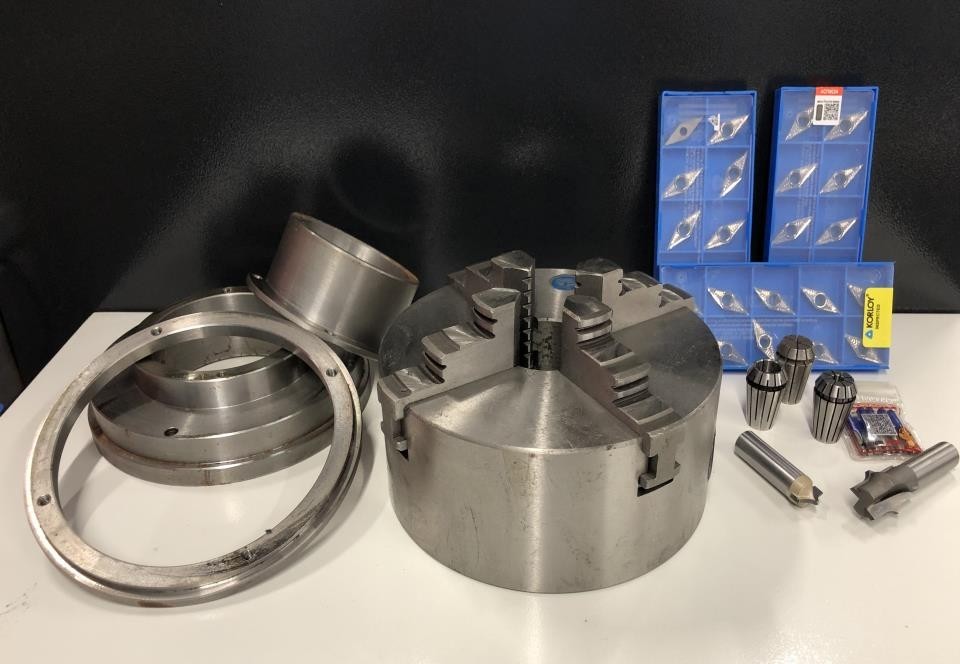

	Доп. Комплект поставки Дополнительно включает в себя 4-х кулачковый патрон, люнет (кольца), съемные ножи для резца, цанги, концевые фрезы и граверы. Это все необходимо для запуска станка и полноценной работы с первого дня. Количество фрез и резцов в комплекте поставки может отличатся от количества на фото.

Комплектация

Дополнительная

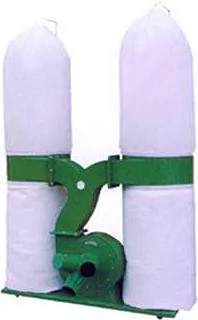

	Аспирация ПК 3150 Применяется к столярным станкам для удаления сухой стружки и пыли из зоны обработки и исключения ее попадания в окружающую среду. Системы аспирации цехов
	Рукавный фильтр ECOWOOD FPC-3500 (Турция) Компактный рукавный фильтр с электромеханическим встряхиванием и контейнером-накопителем предназначен для очистки воздуха от сухой не слипающейся пыли в центральных системах аспирации. Фильтр устанавливается внутри цехов в основном на мебельных и деревообрабатывающих производствах. Комплектация с контейнером отлично подходит для использования на участках обработки с большим объемом отходов. Фильтры рукавные EcoWood FPC
	Винтовой компрессор TRIUMPH DELTA 7,5/8 C Компания TRIUMPH – немецкий концерн, выпускающий широкую гамму металлообрабатывающего и другого промышленного оборудования, в т.ч. и винтовые компрессоры. Компрессор TRIUMPH

Технические характеристики

Характеристика	Значение
Диаметр обработки, мм	400
Длина обработки, мм	1200
Максимальный диаметр изделия при работе с люнетом, мм	140
Возможность торцевого точения	нет
Способ загрузки заготовки	автоматическая
Перемещение суппорта с инструментом	автоматическое (ЧПУ)
Количество фрезерных шпинделей, шт.	4
Фрезерный шпиндель нов	да
Мощность двигателя фрезерного шпинделя, кВт	6
Мощность двигателя фрезерного вала, кВт	11
Шлифовальный узел	есть (щетка)
Мощность двигателя шлифовального узла, кВт	1,1
4-х кулачковый патрон	есть
Мощность двигателя вращения заготовки, кВт	5,5
Количество инструментов (резцы): основные + черновой на люнете, шт	2 + 1
Наличие шлифовального узла	да
Поворотный шпиндель с возможностью фрезеровки под углом	нет
Узел дискового точения	нет
Наличие ЧПУ	есть
Автоматическая смена инструмента	да
Длина, мм	2800
Ширина, мм	2800
Высота, мм	1400
Вес, кг	1800
