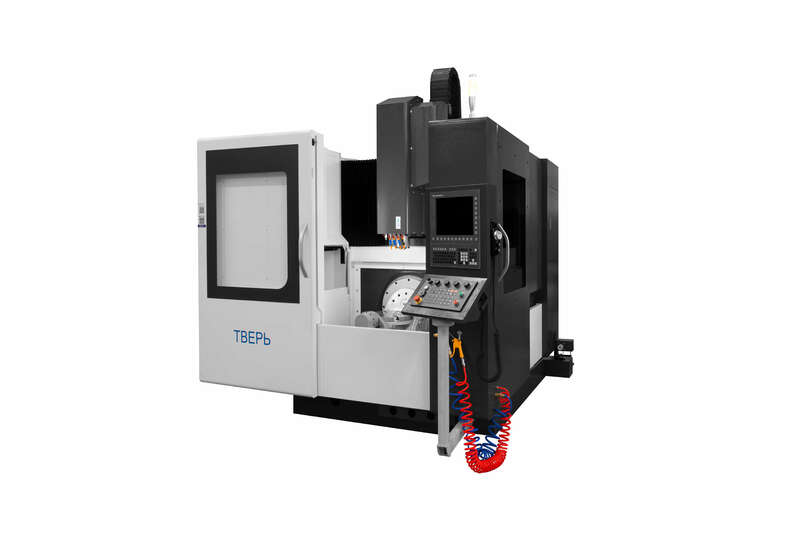

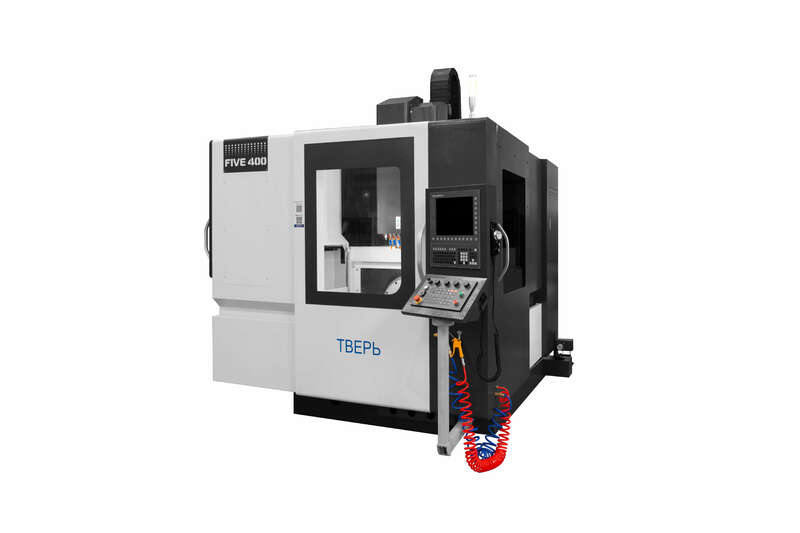

Вертикальный 5-координатный обрабатывающий центр FIVE 400
(голосов 333 / просмотров 500)
8 495 646 13 16
sales@dvt-spb.ru
Расчет доставки
Производитель: Россия
Вертикальный 5-осевой обрабатывающий центр FIVE 400 с конусом шпинделя HSK A63, предназначенный для многоинструментальной обработки заготовок сложной формы с пяти сторон за одну установку. Пятиосевая обработка исключает погрешность базирования при перестановке детали, что особенно важно в случае жестких требований взаимного расположения отверстий и поверхностей. Эти центры широко используется в авиационной и аэрокосмической промышленностях, медицинской промышленности, опытном и исследовательском машиностроении, энергетическом машиностроении, судостроении. Пятиосевой обрабатывающий центр FIVE 400 легко справится и с простыми задачами при многосерийном изготовлении детали, и с серьезной силовой обработкой.
Примеры изделий
 | Лопатка турбины Авиастроение |
 | Крыльчатка Двигателестроение |
 | Корпус Приборостроение |
 | Пресс-форма Литейное производство |
 | Блок Машиностроение |
Технические характеристики
| Характеристика | Значение |
|---|---|
| Рабочий стол, мм | 400 |
| Максимальная нагрузка на стол (горизонтальная), кг | 300 |
| Расстояние от торца шпинделя до поверхности рабочего стола, мм | 150—500 |

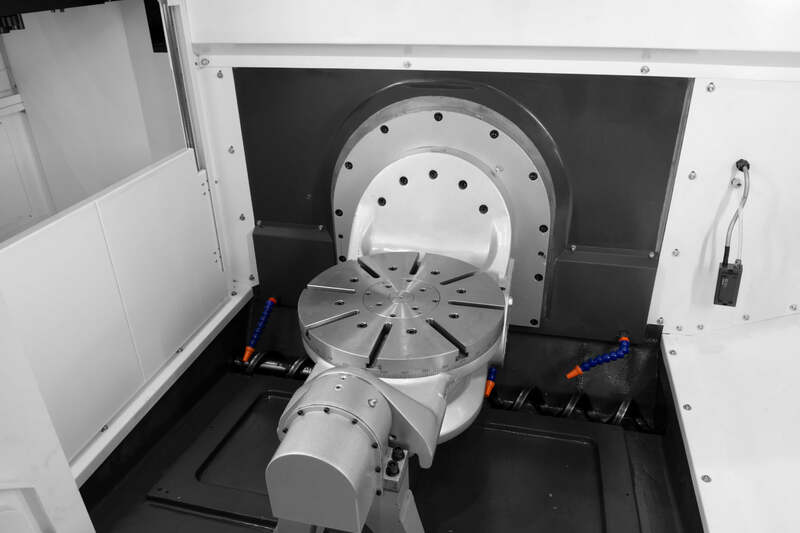

| Наклонно-поворотный стол | Да |
| Класс точности станка | H |
| Рабочий стол (ось С) | |
| Оси | |
| X/Y/Z/A/C, Перемещение, мм | 500/800/350/±120°/360° |
| X/Y/Z, Тип направляющих | Качения, роликовые |
| X/Y/Z, Скорость быстрых перемещений, м/мин. | 36 |
| A/C, Скорость быстрых перемещений, об/мин. | 60/100 |
| Скорость рабочей подачи, мм/мин. | 1—15000 |
| Точность позиционирования, мкм | ±4 |
| Повторяемость позиционирования, мкм | ±2.5 |
| Точность позиционирования стола, сек. | ±4 |
| Повторяемость позиционирования стола, сек. | ±3 |
| Наклонный шпиндель (Ось А) | |
| Шпиндельная бабка | |
| Мощность электрошпинделя, кВт | 30/20 |
| Максимальный крутящий момент на шпинделе, 30 минут/продолжительно, Н·м | 55/35 |
| Частота вращения шпинделя, об/мин. | до 18000 |
| Хвостовик инструмента | HSK A63 |
| Тип магазина | Ленточный |
| Емкость магазина инструмента, шт. | 32 |
| Максимальный диаметр/длина сменного инструмента, мм | 140(75)/300 |
| Максимальная масса 5- инструмента, кг | 8 |
| Время смены инструмента, сек | 2 |
| Охлаждение шпинделя | Масляный чиллер |
| Расточная планшайба | |
| Прочее | |
| Система ЧПУ | СМК |
| Система измерения инструмента | Опция |
| Система измерения детали | В базовой комплектации |
| Тип стружкосборника | Ленточный |
| Требуемое давление воздуха, МПа | 0.6 |
| Емкость бака СОЖ, л | 180 |
| Номинальный потребляемый ток, А | 82 |
| Габаритные размеры (ДхШхВ), мм | 3490х2830х3300 |
| Масса нетто, кг | 8000 |
| Масса брутто, кг | 8500 |
| Состояние для транспортировки | Станок в собранном виде, приставное оборудование упаковано отдельно |
| Примечание | Габаритные размеры указаны без открытых дверей и приставного оборудования |
Базовая комплектация
- Система ЧПУ СМК
- 5-ти осевое управление
- USB-порт
- Интерфейс Ethernet
- Масляный холодильник шпинделя
- Функция нарезание резьбы метчиком
- Цикл прямого резьбонарезания
- Устройство автоматической смены инструмента с манипулятором на 24 позиции
- Система обдува конуса шпинделя при смене инструмента
- Кабинетная защита зоны резания с блокировкой и контролем закрытия
- Рабочее освещение и лампа индикации состояния станка
- Пластинчатый транспортер и тележка под стружку
- Пистолет для обдува воздухом готовых деталей
- Система подачи СОЖ в зону резания
- Электрошкаф с теплообменником
- Линейные направляющие
- ШВП по трем осям
- Телескопическая защита направляющих
- Система СОЖ с баком
- Автоматическая централизованная система смазки
- Комплект регулировочных опор
- Руководство оператора и документация по обслуживанию станка
