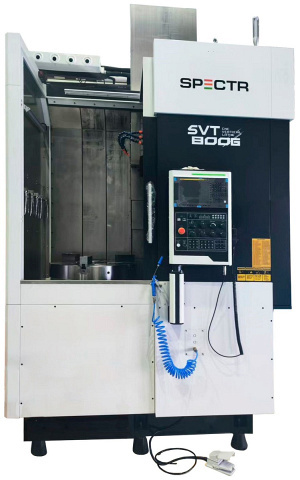

Вертикальный токарный станок с ЧПУ SPECTR SVT-800GL

Вертикальные токарные станки с ЧПУ серии SVT используются для обработки круглых и дисковых заготовок, токарной обработки различных видов резьбы, дуг, внутренних и внешних изогнутых поверхностей ротора гироскопов, торцевых поверхностей и канавок. Они подходят для высокоточной и стабильной обработки больших партий заготовок. Вертикальные токарные станки с ЧПУ серии SVT применяются во всех отраслях машиностроительной индустрии, автомобильной и ж/д промышленности, авиационной промышленности. Область применения Получаемые изделия

Область применения

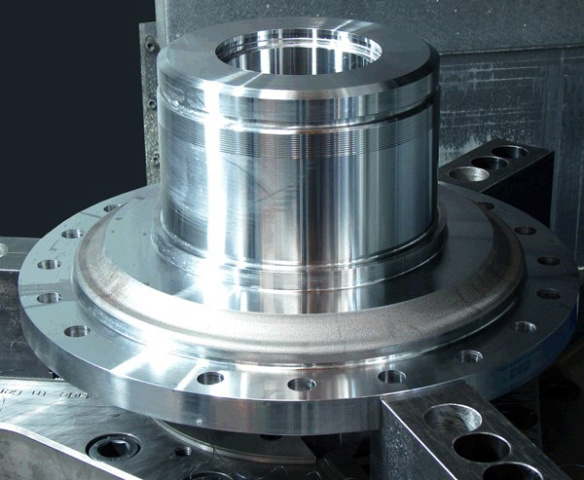

Вертикальные токарные станки с ЧПУ серии SVT применяются во всех отраслях машиностроительной индустрии, автомобильной и ж/д промышленности, авиационной промышленности. Получаемые изделия

Схемы обработки

	Осевое сверление
	Развёртывание
	Наружное (проходное) точение
	Точение канавки
	Точение фаски
	Точение конуса
	Точение торца
	Резьбонарезание
	Расточка
	Накатка профиля

Конструктивные особенности

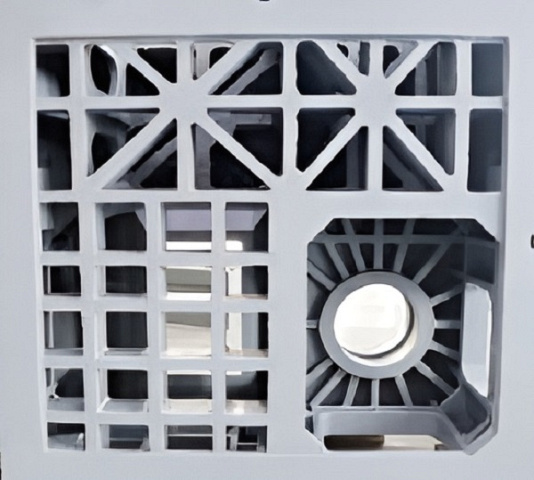

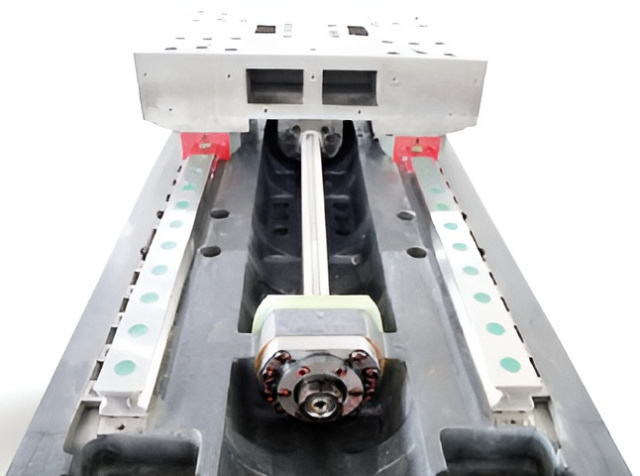

	Станина Изготовлена из высококачественного армированного чугуна симметричного коробчатого типа, чрезвычайно жесткая конструкция, усиленная ребрами жёсткости, устойчива к деформациям. Подвергается контролируемому отжигу, для снятия внутренних напряжений в отливке.

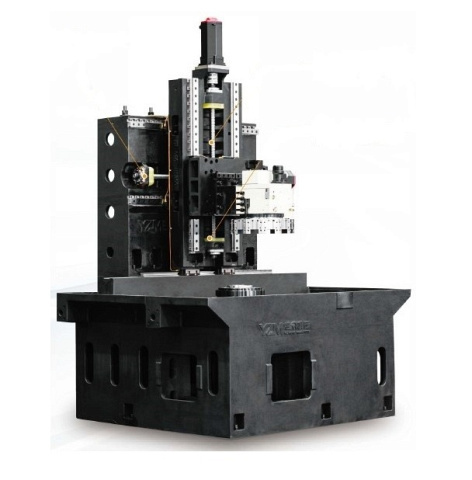

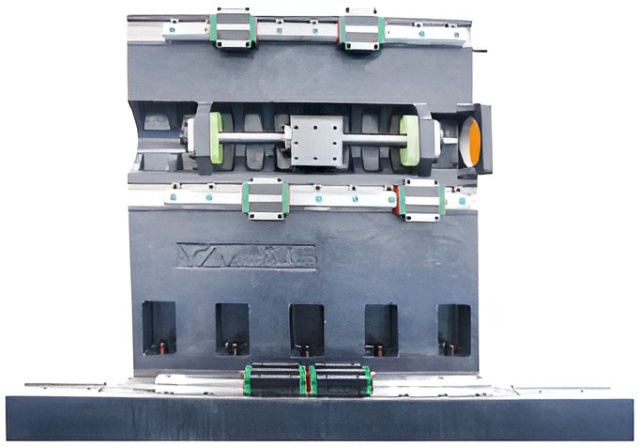

	Колонна Изготовлена из высококачественного армированного чугуна, усилена ребрами жёсткости увеличенного сечения. По оси X и Z используются усиленные роликовые направляющие качения, которые обладают высокой жёсткостью, гарантированной точностью и высокой скоростью перемещений. Это лучший выбор для обеспечения точности и надежности оборудования.

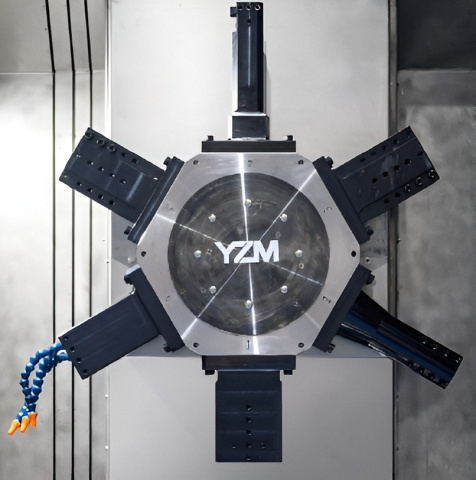

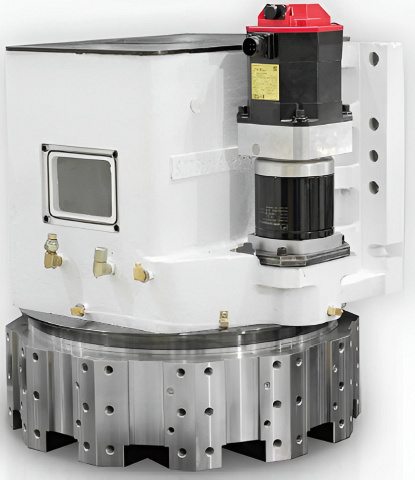

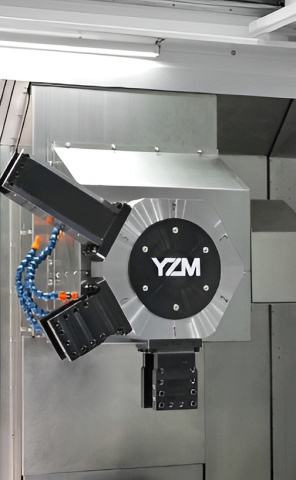

	Револьверная голова В зависимости от модели, оборудование оснащается револьверной головой на 12 позиций горизонтального расположения, либо 6-ти позиционной резцедержкой вертикального расположения. Возможно использование инструмента с внутренним подводом СОЖ.

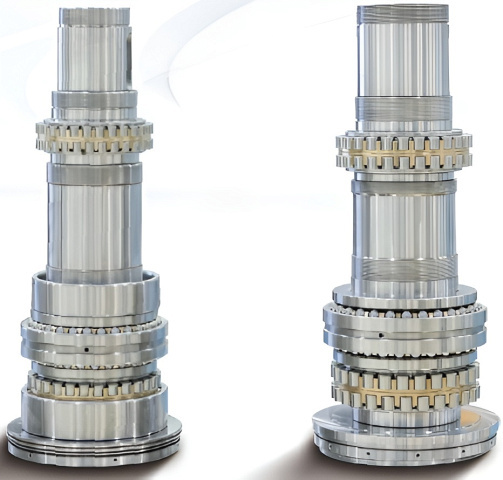

	Шпиндельный узел Конструкцией шпинделя предусмотрена высокоскоростная обработка, с сохранением высокой жесткостью. В подшипниках шпинделя используются двухрядные роликовые подшипники NN для обеспечения радиальной жесткости резания. Двухрядные роликовые подшипники NN используются для выполнения требований к жесткости радиального резания, в то время как двунаправленные упорные радиально-упорные подшипники используются в осевом направлении для повышения способности выдерживать нагрузку.
	Передовая аппаратная часть

Комплектация

Стандартная

Технические характеристики

Характеристика	Значение
Макс. диаметр точения, мм	850
Размер патрона, дюйм	32
Макс. устанавливаемый диаметр, мм	950
Макс. высота детали, мм	800 (1000)*
Макс. вес SPECTR SVT-800GL детали, кг	1320
По оси X, мм	-340 +490
По оси Z, мм	800 (1000)*
Быстрые перемещения по осям X / Z, м/мин	16 / 16
Мощность шпинделя, кВт	18,5 / 22
Частота вращения, об/мин	1500
Конус	A2-11
Диаметр патрона, мм	457 / 533 / 609 / 812
Макс. крутящий момент шпинделя, Нм	3802
Система ЧПУ	Fanuc
Количество инструмента, шт.	12
Размер сечения державки резца, мм	32 х 32
Размер диаметра державки расточного инструмента, мм	50
Напряжение, В	380
Точность позиционирования по осям X / Z, мм	0,008
Повторяемость по осям X / Z, мм	0,004
Длина, мм	4100
Ширина, мм	2610
Высота, мм	4430
Вес, кг	15 000
