Вертикальный токарный станок ТС1507Ф4
(голосов 333 / просмотров 500)
8 495 646 13 16
sales@dvt-spb.ru
Расчет доставки
Производитель: Россия

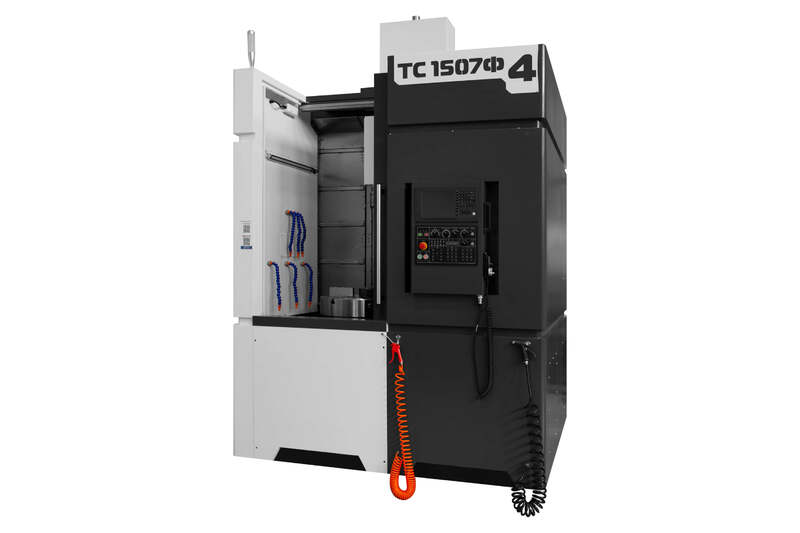

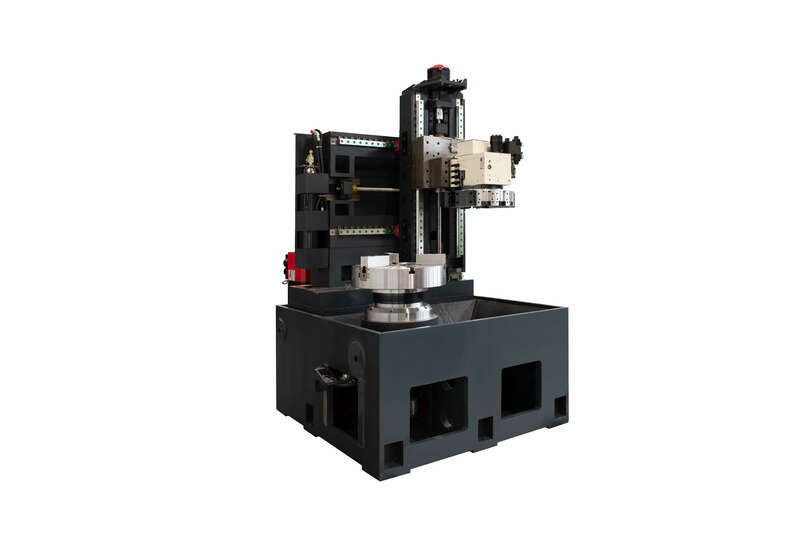

ТС1507Ф4 – вертикальный токарный станок предназначен для токарно-фрезерной обработки деталей сложных форм, средних и крупных размеров как в диаметре, так и по высоте. На станке можно обтачивать и растачивать поверхности с криволинейными и прямолинейными образующими, сверлить, зенкеровать, развертывать центральные отверстия, прорезать кольцевые канавки, нарезать различные резьбы резцами. Применяются в нефтегазовой промышленности, автомобильной, авиационной, инструментальной и других областей машиностроения
Примеры изделий
 | Тормозной диск Автомобилестроение |
 | Подшипник Автомобилестроение |
 | Фланец Нефтегазовая промышленность |
Технические характеристики
| Характеристика | Значение |
|---|---|
| Максимальный диаметр заготовки над станиной, мм | 850 |
| Максимальный диаметр обработки, мм | 630 |
| Максимальная высота обработки, мм | 660 |
| Максимальная масса товара заготовки, кг | 1160 |
| Оси | |
| X/Z, Перемещение, мм | 515/660 |
| Рабочая подача, мм/мин | 6000 |
| X/Z, Диаметр/шаг ШВП, мм | 40 шаг 10 |
| X/Z, Мощность электродвигателя, кВт | 3 |
| X/Z, Тип направляющих | Качения |
| Точность позиционирования, мкм | ±5 |
| Повторяемость позиционирования, мкм | ±4 |
| Шпиндельная бабка | |
| Диаметр 3-х кулачкового патрона, мм | 610 |
| Частота вращения планшайбы, об/мин. | 10—680; 100—1500 |
| Торец шпинделя | А2-11 |
| Максимальный крутящий момент на шпинделе, Н·м | 707 |
| Мощность электродвигателя шпинделя (продолжительно), кВт | 22 |
| Тип электродвигателя шпинделя | Серво |

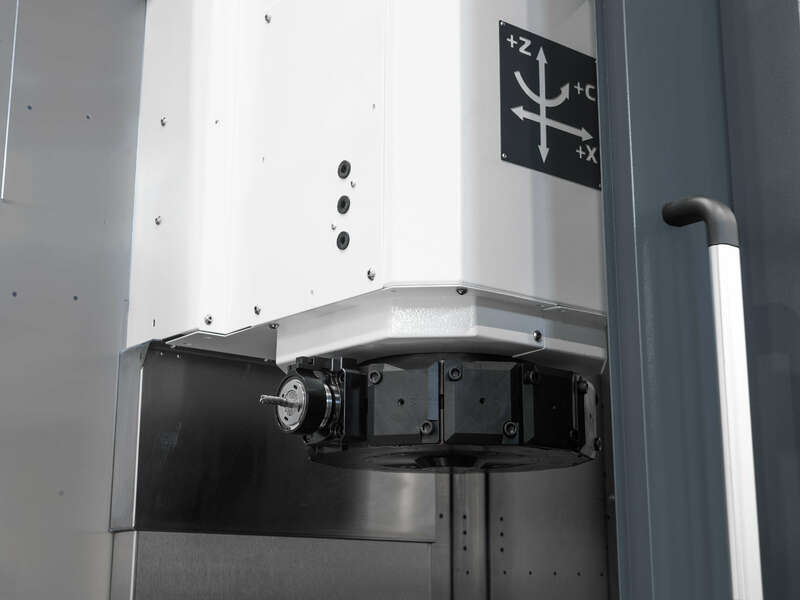

| Револьверная головка | |
| Число инструментов, шт | 12 (25х25) |
| Тип хвостовика | 25x25 |
| Время смены инструмента на 1 позицию/полная, сек | 3.5 |
| Мощность электродвигателя приводного инструмента, кВт | 5.5 |
| Частота вращения приводного инструмента, об/мин | 4000 |
| Задняя бабка | |
| Прочее | |
| Номинальный потребляемый ток, А | 75 |
| Система ЧПУ | СМК |
| Тип стружкосборника | Ленточный |
| Емкость бака СОЖ, л | 300 |
| Емкость бака гидростанции, л | 70 |
| Масса нетто, кг | 12000 |
| Масса брутто, кг | 12500 |
| Габаритные размеры (ДхШхВ), мм | 2320x2190x3086 |
| Состояние для транспортировки | Станок в собранном виде, приставное оборудование упаковано отдельно |
| Примечание | Габаритные размеры указаны без открытых дверей и приставного оборудования |
Базовая комплектация
- Система ЧПУ Fanuc
- Гидравлический трехкулачковый патрон 610мм
- Гидростанция
- Револьверная головка BMT65 на 12 позиций
- Осевой и радиальный приводной блок
- Телескопическая защита направляющих
- Гидроразгрузка
- Стружкосборник ленточного типа
- Система подачи СОЖ на каждый инструмент
- Автоматическая система смазки направляющих и ШВП
- Электрошкаф с кондиционером
- Кабинетная защита зоны резания с блокировкой и контролем закрытия
- Рабочее освещение и лампа индикации состояния станка
- Инструмент для обслуживания станка в ящике
- Руководство оператора и документация по обслуживанию станка
