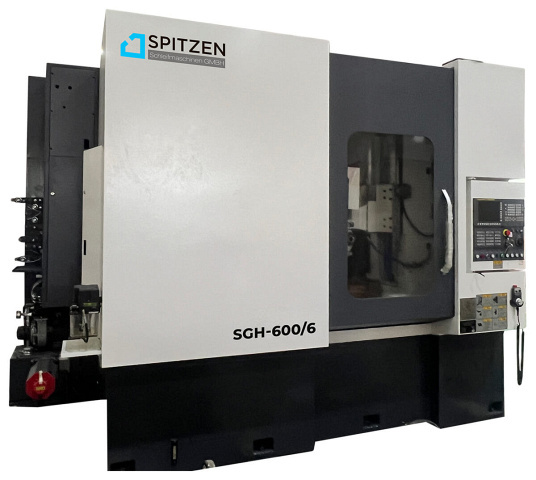

Зубофрезерный станок с ЧПУ SPITZEN SGH-600/6

Зубофрезерный станок, работающий по методу непрерывной обработки (обкатка) и обработки методом копирования, предназначен для нарезания цилиндрических прямозубых и косозубых колес или слегка конических колес, червячных колес, шлицев и т. д. Используется в таких отраслях, как производство шахтного оборудования, судостроение, подъемная техника, металлургия, производство нефтяного оборудования, оборудование для производства электроэнергии, инженерное оборудование и т.д. Область применения

Область применения

Используется в таких отраслях, как производство шахтного оборудования, судостроение, подъемная техника, металлургия, производство нефтяного оборудования, оборудование для производства электроэнергии, инженерное оборудование и т.д.

Схемы обработки

Конструктивные особенности

	6 управляемых осей Данный станок имеет 6 управляемых осей (X, Y, Z, A, B, C) с 4-осевым (X, Z, B, C или X, Y, B, C) скоординированным управлением.
	Электронный редуктор (EGB) Выполнение индексных и дифференциальных компенсационных движений осуществляется с помощью электронного редуктора (EGB). Производительность такого станка в 2-5 раз выше по сравнению с обычными зубофрезерными станками. В станке присутствует функция диагностики ошибок, а так же мониторинг перегрузки шпинделя и аварийная сигнализация.
	Защита при экстренном отключении питания Станок так же имеет функцию защиты при экстренном отключении питания. При отключении электричества фреза быстро отводится, чтобы избежать столкновения с деталью.
	Симметричная конструкция станины Симметричная конструкция станины обеспечивает стабильный температурный баланс. Основные литые элементы станины и колонны имеют двустенную конструкцию, усиленную ребрами жесткости, благодаря чему достигается высокоэффективная высокоскоростная обработка.
	Направляющие скольжения по осям X и Z Направляющие скольжения по осям X и Z имеют большую ширину, закалены и покрыты износостойким полимерным материалом для предотвращения преждевременного износа. Системы линейных рециркуляционных роликовых направляющих предварительно нагружены, что обеспечивает высокую жесткость и точность направляющих.
	Мощный привод На станке установлен мощный привод червячной фрезы. Шпиндель установлен на высокоточных импортных подшипниках, выдерживающих повышенные нагрузки при резании. Передача вращения от двигателя на вал фрезы осуществляется с помощью прецизионной зубчатой передачи. Передача имеет механизм устранения зазора для повышения точности и жесткости. Фрезерный узел оснащен автоматическим зажимным устройством фрезерной оправки.
	Рабочий стол Рабочий стол установлен на радиально-упорном подшипнике качения и приводится во вращение посредством сдвоенной червячной передачи, что гарантирует высокую статическую и динамическую жесткость и точность вращения без люфтов.
	Гидравлическая система станка Гидравлическая система станка, система смазки и система охлаждения полностью независимы. Система охлаждения оснащена устройством охлаждения масла и использует охлаждающий насос высокой производительности для полноценного охлаждения инструмента.
	Автоматическое устройство для смыва Станок оснащен автоматическим устройством для смыва, которое быстро удаляет горячую стружку из зоны обработки в бак очистки СОЖ, а магнитный фильтр автоматически удаляет стружку из системы очистки.
	Защитное ограждение Для предотвращения утечки паров СОЖ, образующихся при нагревании инструмента, станок оснащен полностью герметичным защитным ограждением кабинетного типа и уловителем масляного тумана.
	Стандарт точности GB/T10095.1-2008 Согласно стандарту точности зубофрезерных станков с ЧПУ, GB/T8360.1—1996, точность чистовой обработки может достигать 7 класса китайского стандарта GB/T10095.1-2008. Станок выдерживает высокие ежедневные нагрузки, гарантируя при этом высокопроизводительную обработку. При использовании фрезы со специальным покрытием скорость резки может достигать 180 м/мин.
	Масляный кондиционер на гидростанцию Дополнительно можно поставить масляный кондиционер на гидростанцию, чтобы обеспечить постоянную температуру масла в гидравлическом контуре и термическую устойчивость станка (рекомендуется в жарких регионах или местах эксплуатации с повышенной температурой воздуха).

Комплектация

Стандартная

• Электрическая система - Система управления ЧПУ: Siemens 828D;Интерфейс RS-232;Герметичный электрический шкаф с кондиционером;Независимая поворотная панель управления;Импортные электрические элементы.
• Гидравлическая система - Независимая гидравлическая система;Основные гидравлические компоненты производства Тайвань;Сигнализатор уровня масла и низкого давления в баке гидравлического масла.
• Система смазки - Раздельные циркуляционная и централизованная системы смазки;Централизованная смазка ШВП и главных направляющих;Регулируемый интервал времени смазки;Циркуляционная смазка деталей трансмиссии и подшипников;Сигнализатор уровня масла в смазочном баке.
• Система охлаждения - Раздельная система охлаждения, достаточная для охлаждения фрезы и заготовки благодаря импортному насосу большой производительности;Оснащена системой кондиционирования и форсунками с регулируемой величиной расхода;Оснащена устройством удаления стружки;Стружка, смытая охлаждающей жидкостью стружка автоматически отделяется и выводится из системы.
• Защита машины - Защитная дверь открывается или закрывается вручную;Защитная дверца станка оснащена электронным замком и блокировкой запуска станка. Станок можно запустить только при закрытой защитной дверце, а во время обработки работает блокировка на открытие двери;Станок оснащен полностью закрытыми защитными кожухами рабочей зоны для предотвращения утечки СОЖ, испарений масляного тумана и вылета стружки;Электростатический уловитель масляного тумана;Смотровое окно и подсветка в рабочей зоне для удобства оператора;Предохранительные устройства на главных направляющих для предотвращения попадания стружки в станок.
• Набор инструмента для установки станка и аксессуары - Оправка для установки фрезы;Виброопоры.
• Технические документы - Руководства по эксплуатации на русском языке (механическая, электрическая и гидравлическая части);Информация о системе ЧПУ;Сертификат;Список запасных частей.

Дополнительная

Технические характеристики

Характеристика	Значение
Система ЧПУ	Siemens
Макс. частота вращения стола, об/мин	35
Макс. диаметр заготовки, мм	600
Макс. модуль заготовки, мм	16
Общая мощность, кВт	45
Частота вращения шпинделя, об/мин	80 - 500
Макс. угол поворота фрезы, °	± 45
Тип зуба	Прямой, косой
Макс. перемещение червячной фрезы, мм	200
Тип производимых колёс	Цилиндрические прямозубые и косозубые
Макс. вертикальное перемещение фрезерного узла, мм	400
Расстояние между осью вала фрезы и осью стола, мм	45 - 405
Расстояние от оси вала фрезы до поверхности стола, мм	280 - 680
Макс. размер червячной фрезы Ø х L, мм	200 х 240
Мин. перемещение по осям X / Y / Z, мм	0,001
Мощность главного привода, кВт	18
Общая мощность, кВА	50
Напряжение, В	380
Частота тока, Гц	50
Длина, мм	3894
Ширина, мм	3657
Высота, мм	3000
Вес SPITZEN SGH-600/6, кг	21 500
