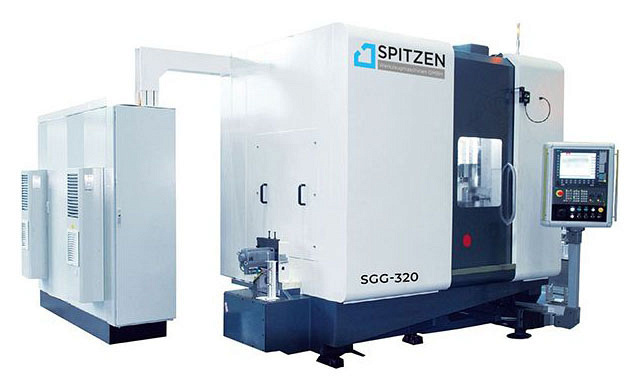

Зубошлифовальный станок с ЧПУ SPITZEN SGG-320

Зубошлифовальный станок используется для прецизионного шлифования средне и маломодульных цилиндрических прямозубых и косозубых зубчатых колёс при помощи червячного шлифовального круга с одним или несколькими заходами. Наибольшую востребованность данные станки находят в аэрокосмической, автомобильной, машиностроительной, сельскохозяйственной, мотоциклетной и других отраслях промышленности. Подходят для серийного и крупносерийного производства. Область применения

Область применения

Наибольшую востребованность данные станки находят в аэрокосмической, автомобильной, машиностроительной, сельскохозяйственной, мотоциклетной и других отраслях промышленности. Подходят для серийного и крупносерийного производства.

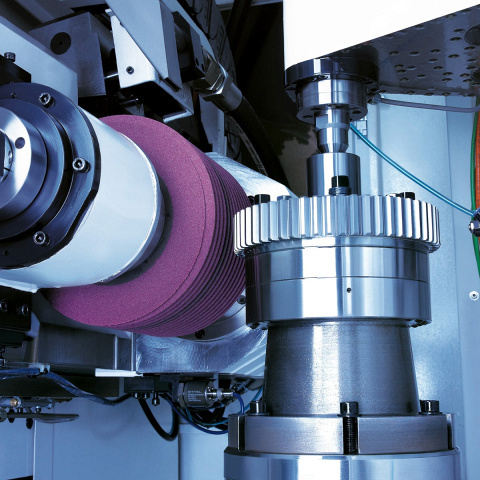

Схемы обработки

Конструктивные особенности

	Вертикальная компоновка Мощная колонна имеет продольное перемещение для осуществления радиальной подачи. Каждая ось ЧПУ приводится в движение независимо.
	Cистема масляного и водяного охлаждения Машина оборудована системами масляного и водяного охлаждения, которые работают независимо друг от друга.
	Основные узлы трансмиссии В основных узлах трансмиссии используются подшипники FAG / INA / NSK. Линейные направляющие INA / REXROTH / SCHNEEBERGER. Каждая направляющая линейной оси имеет двухслойную функцию защиты. Для передачи движения применены оригинальные ШВП от STEINMEYER / NSK. В качестве оптических линеек и круговых энкодеров используются оригинальные продукты от HEIDENHAIN.
	Защитный кожух и электростатический сепаратор Станок имеет полностью закрытый кожух и электростатический сепаратор масляного тумана. Дверца машины имеет функцию электронной защиты.

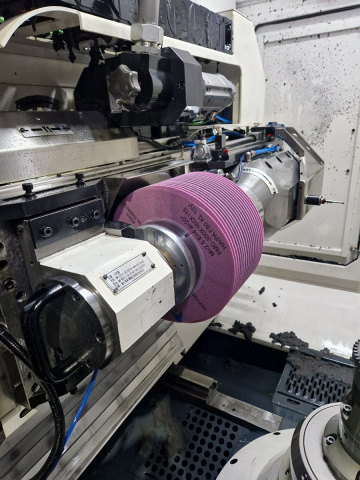

	Главный вал (шпиндель шлифовального круга) Представляет собой оригинальный профессиональный шлифовальный шпиндель немецкого производства (FIEGE), а двигатель привода - оригинальный двигатель от Siemens.
	Система фильтрации Использует централизованную вакуумно-вакуумную систему фильтрации Hoffman.

Комплектация

Стандартная

Технические характеристики

Характеристика	Значение
Система ЧПУ	Siemens
Макс. диаметр заготовки, мм	320
Макс. модуль заготовки, мм	8
Общая мощность, кВт	38
Тип зуба	Прямой, косой
Тип производимых колёс	Цилиндрические прямозубые и косозубые
Макс. угол поворота шлиф. круга (ось A), °	± 45
Тип круга	червячный
Макс. размер шлиф. круга (Диаметр х Посадка х Ширина), мм	Ø 300 x Ø 115 x 160
Макс. сдвиг шлиф. шпинделя по оси (ось Y), мм	260
Горизонтальное расстояние между осью шлиф. круга и осью рабочего стола (ось X), мм	50 - 450
Вертикальное расстояние между осью шлиф. круга и осью рабочего стола (ось Z), мм	150 - 700
Макс. частота вращения шлиф. круга (ось B), об/мин	10 000
Макс. частота вращения стола (ось C), об/мин	1500
Ускоренный ход по осям X / Y / Z, мм/мин	10 000
Макс. частота вращения круга для правки (ось B2), мм	3000 - 5000
Макс. размер круга для правки (Диаметр х Посадка х Ширина), мм	Ø 123 x Ø 52 x 40
Вес нетто, кг	16 000
